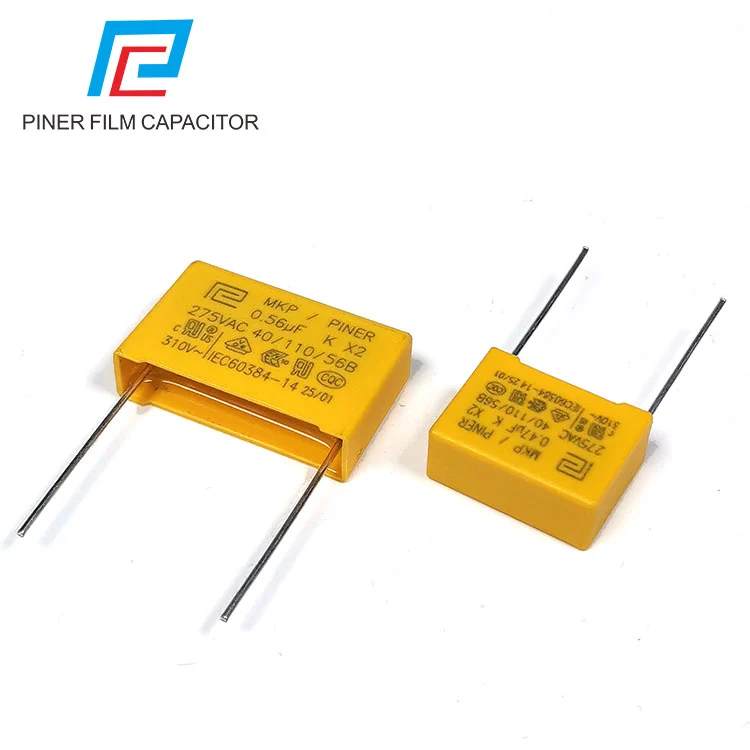

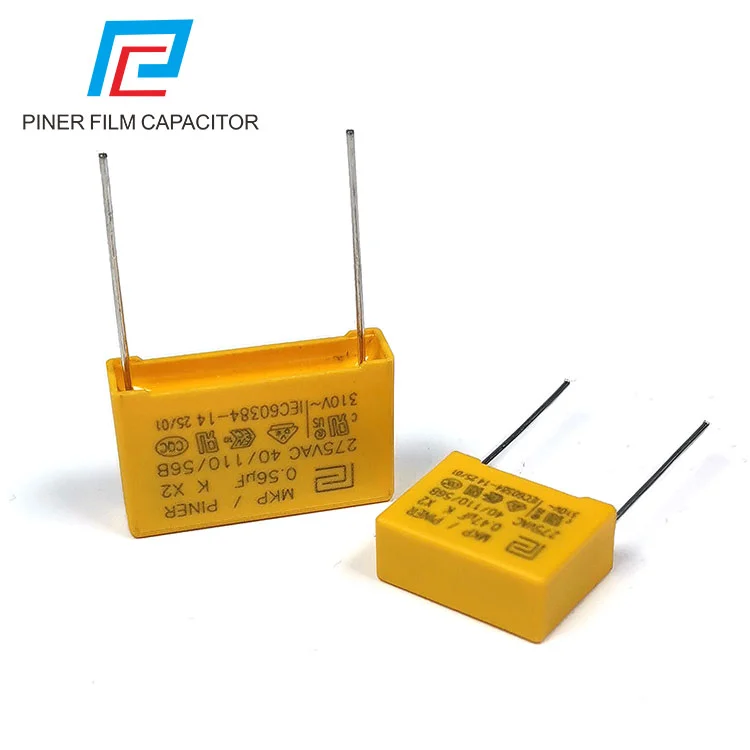

X2 Filmkondensator gegen elektromagnetische Interferenzen

Eigenschaften

Der Anti-Elektromagnetische-Interferenz-Folienkondensator China Es ist eine unverzichtbare Sicherheitskomponente in fast allen elektronischen Geräten, die an das Wechselstromnetz angeschlossen werden.

Hohe Spannungsfestigkeit und hohe Impulstoleranz: Zusätzlich zur Nennwechselspannung (z. B. 275 VAC, 310 VAC) muss es hochfrequenten und energiereichen Impulsspannungstests (z. B. 2,5 kV, 4 kV) standhalten können.

Hohe Selbstheilungseigenschaften: Die metallisierten Elektroden verleihen ihm Selbstheilungskräfte. Kleinere Störstellen werden selbstständig isoliert und sorgen so für eine langfristige Zuverlässigkeit.

Geringer Verlust, hervorragende Frequenzeigenschaften: Das Polypropylen-Medium sorgt für eine effektive Filterleistung im Hochfrequenz-Rauschband (150 kHz – 30 MHz).

Hoher Isolationswiderstand und Feuchtigkeitsbeständigkeit: Verwendung einer feuchtigkeitsbeständigen Verpackung (typischerweise flammhemmende Epoxidharzverkapselung oder Kunststoffgehäuse), um Stabilität in rauen Umgebungen zu gewährleisten.

Flammhemmendes Gehäuse: Das Gehäusematerial muss der Flammschutzklasse (z. B. UL94 V-0) entsprechen, um im Fehlerfall den Ausbruch eines Feuers zu verhindern.

Der Anti-Elektromagnetische-Interferenz-Folienkondensator X2 ist eine spezielle Sicherheitskomponente, die an den Eingang der Wechselstromversorgung angeschlossen wird. Es handelt sich nicht nur um einen einfachen Filterkondensator; Es stellt auch ein entscheidendes Hindernis für die Sicherheitskonstruktion der Ausrüstung dar. Es filtert elektromagnetische Störungen effektiv heraus und stellt sicher, dass selbst bei extremen Ausfällen keine Gefahr eines Stromschlags oder eines Brandes besteht.

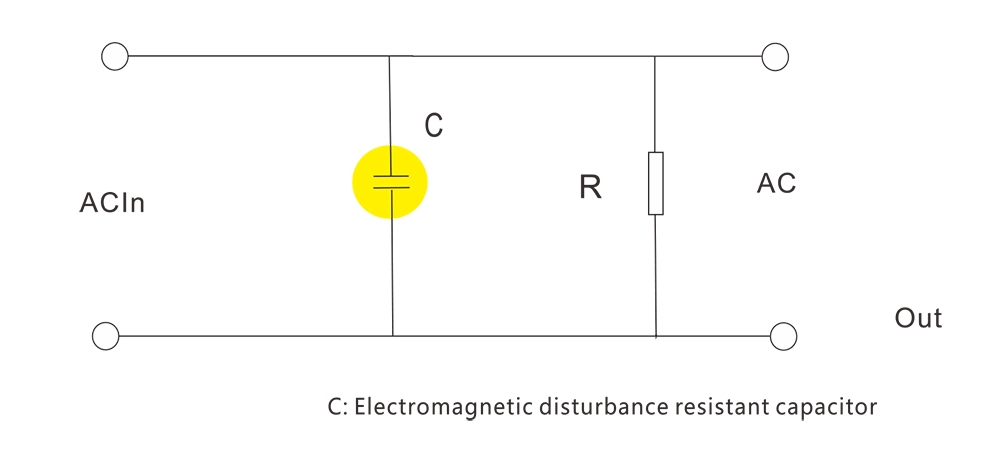

Typische Schaltungsanwendung

Der Anti-Elektromagnetische-Interferenz-Folienkondensator X2 befindet sich fast immer am Eingangsende des Wechselstromnetzteils.

Standort: Parallel zwischen dem stromführenden Kabel und dem Neutralleiter geschaltet und dient als „Gegentaktfilter“-Kondensator.

Klassische Schaltung: Zusammen mit der Gleichtaktinduktivität bildet sie einen π-Filter, eine Standardkonfiguration für EMI-Filter in Schaltnetzteilen, Ladegeräten und Adaptern.

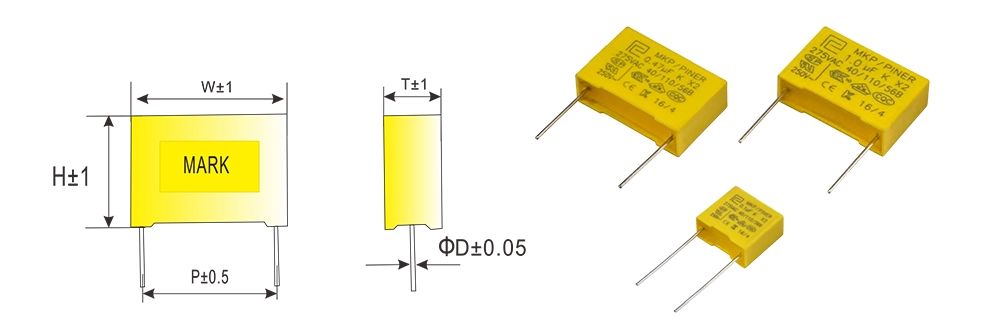

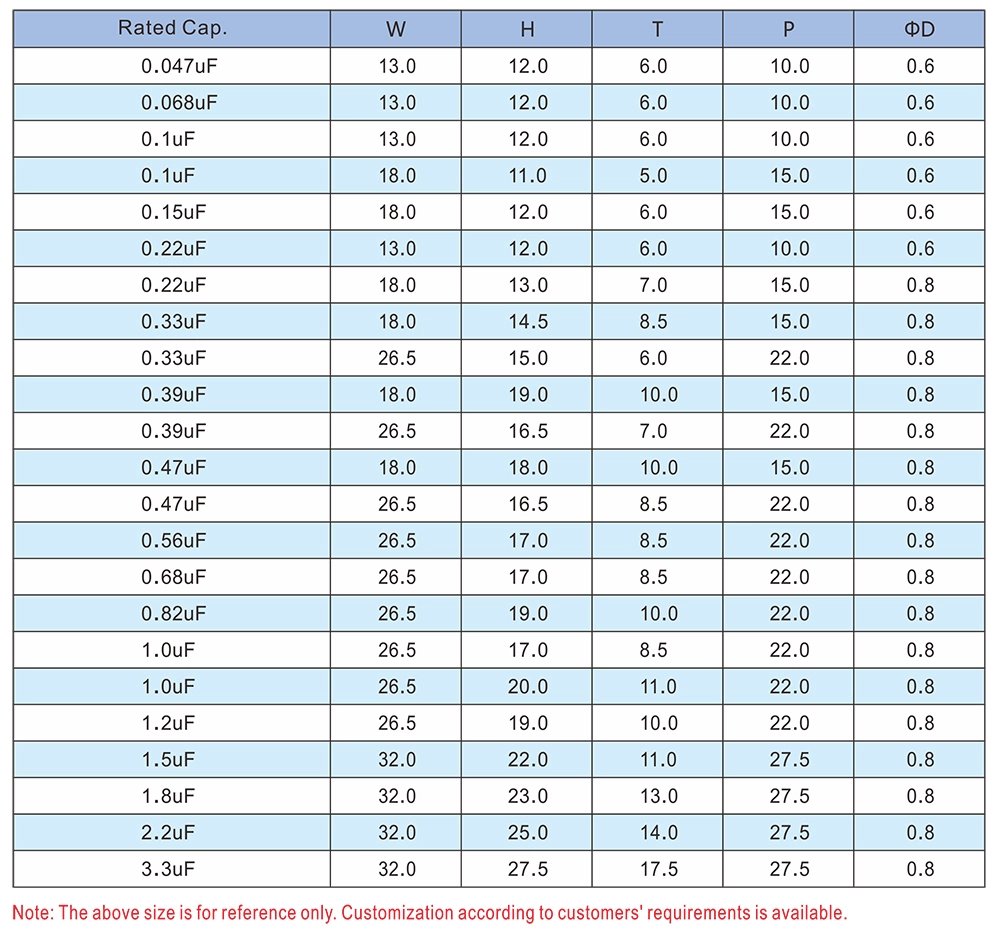

x2 Folienkondensator, resistent gegen elektromagnetische Störungen. Reguläre Spezifikationen

Maßeinheit: mm

Hinweis: Die obige Größe dient nur als Referenz. Eine individuelle Anpassung entsprechend den Kundenanforderungen ist möglich.

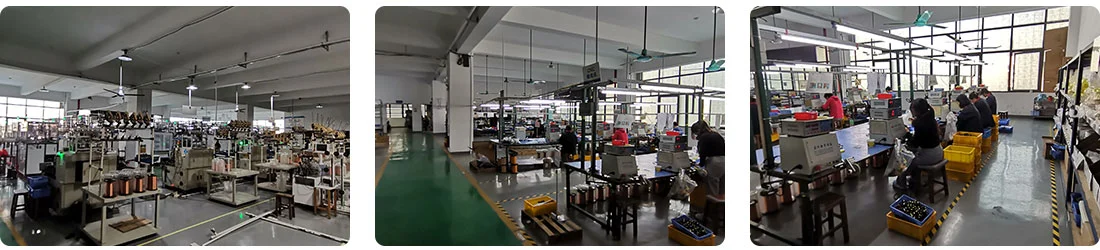

Fabrikstärke

Foshan Pin'er Electronics Co., Ltd. ist ein nationales High-Tech-Unternehmen, das sich auf die Forschung, Produktion und den Vertrieb von Kondensatoren aus metallisierter Polypropylenfolie spezialisiert hat. Das Unternehmen folgt dem Konzept „technologieorientiert, qualitätsorientiert“ und hat ein System zur Selbstkontrolle des gesamten Prozesses von der Rohstoffauswahl bis zur Lieferung des fertigen Produkts eingerichtet, das sich der Bereitstellung hochzuverlässiger und langlebiger Kondensatorlösungen für die Bereiche neue Energie, industrielle Steuerung und Unterhaltungselektronik widmet.

Um die Konsistenz und Zuverlässigkeit der Produkte sicherzustellen, hat Pir Electronics ein intelligentes Fertigungssystem vollständig implementiert. Die Kernprozessausrüstung ist auf dem neuesten Stand der Branche:

Hochgeschwindigkeitswickelmaschine: Ermöglicht das präzise Aufwickeln mikrometerdicker Folien und gewährleistet so die Konsistenz der Produktstruktur von der Quelle an;

Vakuum-Goldspritzmaschine: Verwendet die Verdampfungsbeschichtungstechnologie, um gleichmäßige Elektroden zu bilden, wodurch die Leitfähigkeit und die Stoßwiderstandsleistung erheblich verbessert werden.

Vollautomatische Schweiß- und Montagemaschine: Integriert visuelle Positionierung und Laserschweißtechnologie, um eine hohe Effizienz und hochpräzise Montage zu erreichen;

Intelligenter Kondensatordetektor: Vervollständigt die vollständige Parametererkennung von Kapazität, Verlust und Spannungsfestigkeit und unterstützt die Datenrückverfolgbarkeit und Qualitätsanalyse;

Misch- und Gießmaschine für Epoxidharz: Durch die Vakuumgießtechnologie wird eine blasenfreie Verpackung ermöglicht, wodurch die Isolierung und der Schutz des Produkts gestärkt werden.

Mit einem vollständig rückverfolgbaren Produktionssystem und einem strengen Qualitätskontrollmanagement stellt Piel Electronics sicher, dass jeder Kondensator über eine hervorragende elektrische Leistung und eine stabile Anpassungsfähigkeit an die Umgebung verfügt, sodass Kundenprodukte in verschiedenen Anwendungsszenarien zuverlässig und kontinuierlich funktionieren.

Zertifikat
