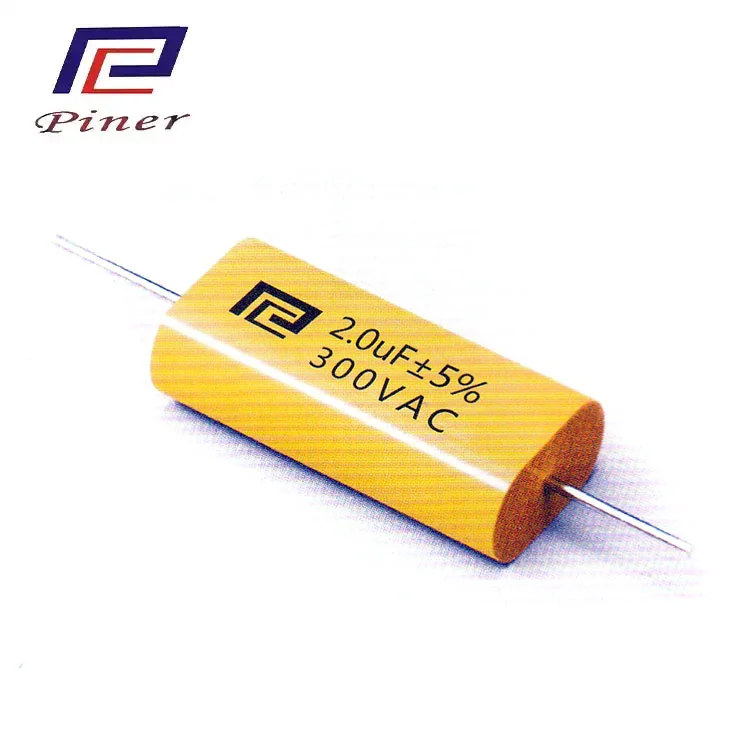

Struktur
Medium:Polypropylenfolie.
Elektrode:Vakuumverdampfungsschicht aus Metall.
Verkapselung:Mit PET-Band umwickelt und an beiden Enden mit flammhemmendem Epoxidharz versiegelt. Entspricht UL94 V-0.
Form:zylindrisch oder elliptisch zylindrisch.
Stift:Verzinnter, kupferkaschierter Stahldraht (CP-Draht) oder verzinnter Kupferdraht oder PVC-Elektronikdraht (UL94 V-0).
Typische Anwendungen:Filterung und Impulshochstromsituationen. Beispielsweise können Leistungsverstärker, Schweißgeräte usw. in allen Fällen von CBB21 verwendet werden.
Besonderheit
Kleine Größe, gute Selbstheilungseigenschaften;
Geringe Hochfrequenzverluste und geringer Temperaturanstieg;
Hohe Schlagfestigkeit; Hat eine gute Spannungsfestigkeit unter hochfrequenten Wechselstrombedingungen.
| Referenzstandard | GB10190, IEC60384-16 |
| Klimakategorie | 40/85/21 |
| Nennspannung | 250 VDC ~ 630 VDC |
| Kapazitätsbereich | 1uF ~ 40uF |
| Kapazitätstoleranz | ±5 %(J) ±10 %(K) |
| Zwischen den Klemmen spannungsfest | 1,6UR (VDC) /10s |
| Isolationswiderstand (bei 20°C) | Zwischen den Anschlüssen: ≥30000MΩ CR≤0,33uF (100vdc 60s) ≥7500s CR>0,33uF (100vdc 60s) |
| Zwischen Klemmen und Gehäuse: ≥ 100.000 MΩ (100 VDC 60 s) | |
| Widersteht der aktuellen Fähigkeit | dv/dt≥30v/us |
| Verlustfaktor | DF≤0,002 (1KHz) |
Maßeinheit: mm
| Bewertete Obergrenze. | 250/275 VDC | 400 VDC | 600 VDC | |||||||||
| L | W | H | ΦD | L | W | H | ΦD | L | W | H | ΦD | |
| 1,0 μF | 25 | 5 | 12 | 0.8 | 25 | 8 | 14 | 0.8 | 25 | 11.5 | 19 | 0.8 |
| 1,2 μF | 25 | 6.5 | 13 | 0.8 | 25 | 9 | 15 | 0.8 | 25 | 13.5 | 19 | 0.8 |
| 1,5 μF | 25 | 7.5 | 14 | 0.8 | 25 | 10 | 16.5 | 0.8 | 25 | 14.5 | 22 | 0.8 |
| 2,0 μF | 25 | 9 | 15.5 | 0.8 | 25 | 12 | 18.5 | 0.8 | 25 | 14 | 22 | 0.8 |
| 2,2 μF | 26 | 9.5 | 15.5 | 0.8 | 25 | 13.4 | 19 | 0.8 | 31 | 16 | 22.5 | 0.8 |
| 2,5 μF | 26 | 10 | 16.5 | 0.8 | 25 | 14 | 20 | 0.8 | 31 | 17 | 23.5 | 0.8 |
| 3,3 μF | 26 | 12 | 18 | 0.8 | 31 | 13 | 19.5 | 0.8 | 31 | 20 | 26.5 | 0.8 |
| 3,5 μF | 26 | 12.5 | 18.5 | 0.8 | 31 | 13.5 | 20 | 0.8 | 36 | 18.5 | 24 | 0.8 |
| 4,0 μF | 26 | 13.5 | 19.5 | 0.8 | 31 | 15 | 21 | 0.8 | 36 | 19.5 | 26 | 0.8 |
| 4,7 μF | 26 | 14.5 | 21 | 0.8 | 31 | 16 | 22.5 | 0.8 | 36 | 21.5 | 28 | 0.8 |
| 5,6μF | 31 | 14 | 20 | 0.8 | 31 | 18 | 24 | 0.8 | 36 | 24 | 30 | 0.8 |
| 6,8 μF | 31 | 15.5 | 21.5 | 0.8 | 31 | 20 | 26.5 | 0.8 | 46 | 22 | 28 | 0.8 |
| 8,2 μF | 31 | 17 | 23.5 | 0.8 | 36 | 19.5 | 26 | 0.8 | 46 | 24.5 | 30 | 0.8 |
| 10,0 μF | 31 | 19.5 | 25.5 | 1 | 36 | 22 | 28.5 | 1 | 46 | 26.5 | 33 | 1 |
Hinweis: Die obige Größe dient nur als Referenz. Eine individuelle Anpassung entsprechend den Kundenanforderungen ist möglich.
Foshan Piner Electronics Co., Ltd. wurde 2014 gegründet und ist ein integriertes High-Tech-Unternehmen, das sich auf Forschung und Entwicklung, Design, Herstellung, Vertrieb und Service von Dünnschichtkondensatoren spezialisiert hat. Nach Jahren der Entwicklung hat sich das Unternehmen in der gleichen Branche in der Provinz Guangdong eine führende Marktposition erarbeitet und seine Produktproduktion und sein Verkauf zählen weiterhin zu den Spitzenreitern.
Das Unternehmen hat in eigener Regie moderne Fabriken mit einer Fläche von 10.000 Quadratmetern und einer Belegschaft von über tausend Mitarbeitern gebaut, darunter mehr als 200 Ingenieure und Techniker. Darüber hinaus wurde ein professionelles Forschungs- und Entwicklungszentrum für Enterprise-Engineering-Technologie eingerichtet. Dank solider technischer Entwicklung und kontinuierlicher Innovationsfähigkeit hat das Unternehmen mehrere Patente im Zusammenhang mit Kondensatoren erhalten, die eine solide Garantie für Produktqualität und technologische Verbesserungen bieten.
Im Bereich Haushaltsgeräte ist das Unternehmen auf die Serien MKP-X2 und MKPH von Spezialkondensatoren für Induktionsherde spezialisiert. Mit stabiler und zuverlässiger Qualität und hochwertigem Service hat es sich in der Haushalts-IH-Branche große Anerkennung und einen guten Ruf erworben.
Im Hinblick auf kommerzielle und industrielle Anwendungen bietet das Unternehmen eine umfassende Produktpalette an, darunter Zwischenkreiskondensatoren, IGBT-Absorptionsschutzkondensatoren, MKPH-Hochspannungsresonanz- und Kopplungskondensatoren, Eingangs- und Ausgangsfilterkondensatoren usw. Diese Produkte werden häufig in gewerblichen Induktionsherden, Induktionsheizgeräten, unterbrechungsfreien Stromversorgungen (USV), Wechselrichtern mit geringer Leistung, Hochfrequenz-Schaltnetzteilen, Schweiß- und Galvanisierungsnetzteilen, Hochleistungsfrequenzwandlern, Elektrofahrzeugen und anderen Bereichen eingesetzt und spielen eine wichtige Rolle in neuen Energiebranchen wie Wind- und Solarenergieerzeugung, Wechselrichter- und Frequenzumwandlungsgeräten.
Darüber hinaus produziert das Unternehmen im Bereich der Unterhaltungselektronik AC-Motorkondensatoren der Serien CBB61 und CBB60 sowie Sicherheitskondensatoren, Frequenzteilungskondensatoren, Zündfilterkondensatoren, Filter und andere Produkte, die in vielen Branchen wie Dunstabzugshauben, Mikrowellenherden, Waschmaschinen, Bürogeräten usw. weit verbreitet sind und den Kunden vielfältige Kondensatorlösungen bieten.
Mit einer umfassenden Produktlinie, starker technischer Stärke und engagiertem Servicegeist bietet Pin'er Electronics weiterhin leistungsstarke und äußerst zuverlässige Dünnschichtkondensatorprodukte für globale Kunden.
Zu den Versandarten gehören DHL, UPS, TNT, FedEx und andere Kurierdienste, außerdem können Sie je nach Bedarf zwischen Luft- und Seefracht wählen
Frage: Sind Sie ein Produktionsbetrieb oder ein Handelsunternehmen?
Antwort: Wir sind eine Produktionsfabrik.
Frage: Wie können Produktqualität und Kundendienst sichergestellt werden?
Antwort: Wir bieten eine 12-monatige Qualitätssicherung und verfügen über ein Kundendienstteam, das sich umgehend um Kundenprobleme kümmert.
Frage: Bieten Sie ODM- und OEM-Dienstleistungen an?
Antwort: Ja, willkommen ODM und OEM.
