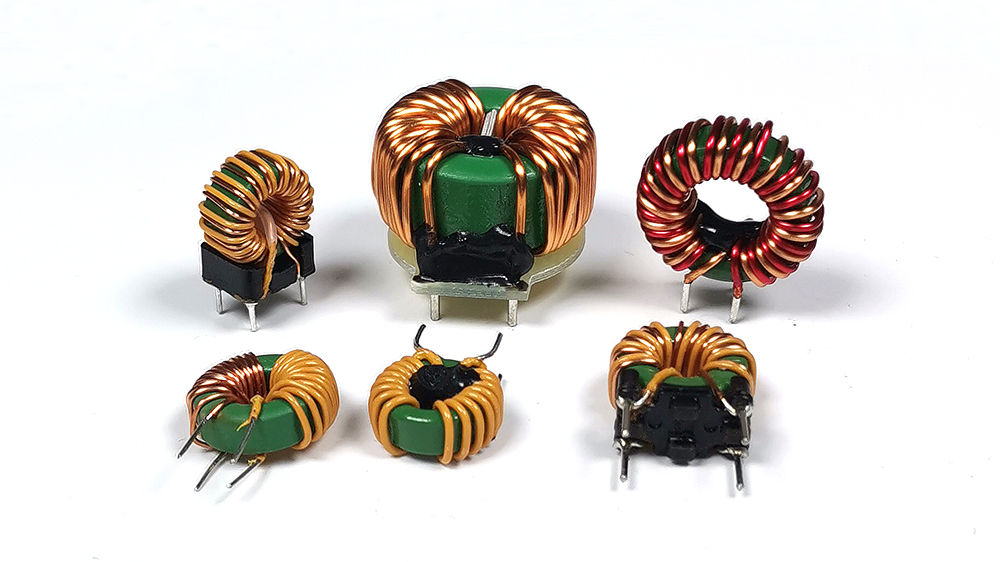

Hochleistungs-Ringkerninduktoren: Wählen Sie, was passt, nicht was mehr kostet

In der heutigen Leistungselektronikindustrie – mit Trends zu höherer Leistungsdichte und Miniaturisierung – wirkt sich die richtige Auswahl magnetischer Komponenten direkt auf die Effizienz und den Temperaturanstieg aus. Viele Käufer glauben fälschlicherweise, dass ein höherer Preis eine bessere Leistung bedeutet. In diesem Artikel wird die Auswahl erläutertHochleistungs-Ringinduktorenund finden Sie das richtige Gleichgewicht zwischen Leistung und Kosten.

Schritt 1: Verstehen Sie die tatsächlichen Anforderungen hinter den Parametern

Hochleistungs-Ringinduktorenwerden in PV-Wechselrichtern, Energiespeicherkonvertern, Hochleistungs-SMPS und Ladegeräten für Elektrofahrzeuge verwendet. Sie müssen eine DC-Vorspannung von mehreren zehn bis Hunderten Ampere bewältigen und gleichzeitig stabile Eigenschaften bei hohen Schaltfrequenzen beibehalten.

Zwei Parameter werden oft verwechselt:

● Sättigungsstrom (Isat) – Gibt an, wie viel Induktivität unter Stromspitzen verbleibt. Sobald der Kern gesättigt ist, fällt die Induktivität stark ab, wodurch die Welligkeitsunterdrückung verloren geht und möglicherweise der Schaltkreisschutz ausgelöst wird. Die technische Praxis erlaubt im Allgemeinen einen Induktivitätsabfall von 20–30 % bei Spitzenstrom.
● Temperaturanstiegsstrom (Irms) – Bezieht sich auf die Wärmeerzeugung. Kupferverlust (I² × DCR) und Kernverlust sind die Hauptwärmequellen. Ein übermäßiger Temperaturanstieg verkürzt die Lebensdauer des Induktors und beeinträchtigt die umgebenden Komponenten.

Tipp: Geben Sie tatsächliche Stromwellenformen und nicht nur Leistungswerte an, um den Erfolg der Auswahl im ersten Durchgang zu verbessern.

Schritt 2: Wählen Sie das richtige Kernmaterial

Kernmaterial bestimmt Leistungsgrenzen. Gängige Optionen für hohe Leistung:

● Sendust (Fe-Si-Al) – Ideal für Hochleistungs-Energiespeicher. Sein verteilter Luftspalt bietet eine hervorragende DC-Bias-Fähigkeit. Eine Magnetostriktion nahe Null eliminiert hörbare Geräusche. Gut für Server-Netzteile und Industriegeräte.
● Ferrit – Geringe Hochfrequenzverluste und geringere Kosten, weist jedoch eine harte Sättigung und eine schlechte Energiespeicherung auf. Bei Hochleistungsanwendungen sind Lücken erforderlich, was die Prozesskomplexität und den Streufluss erhöht.
● Eisenpulver – geringere Kosten, geeignet für unkritische Filterung oder weniger platzbeschränkte Niederfrequenzanwendungen.

Nicht jede Rennstrecke benötigt teures Sendust. Wählen Sie basierend auf den tatsächlichen Anforderungen.

Schritt 3: Achten Sie auf die Wickel- und Montagedetails

Hochleistungsinduktoren verwenden dicken Magnetdraht oder Litzendraht. Die Gleichmäßigkeit der Wicklung beeinflusst die parasitäre Kapazität und den Q-Faktor.

Auch die mechanische Montage ist wichtig. Nicht befestigte Ringkerne können sich bei Vibrationen durch die Isolierung abnutzen und Kurzschlüsse verursachen. Zu den Schutzoptionen gehören Grundplatten, Schrumpfschläuche oder Epoxidharzverguss.

Abschluss

AuswählenHochleistungs-Ringinduktorengeht es um die genaue Abstimmung technischer Parameter. Ein guter Lieferant bietet nicht nur qualifizierte Produkte, sondern auch Design-in-Unterstützung im Vorfeld. Wählen Sie, was zu Ihrer Anwendung passt – nicht unbedingt das, was am meisten kostet.
