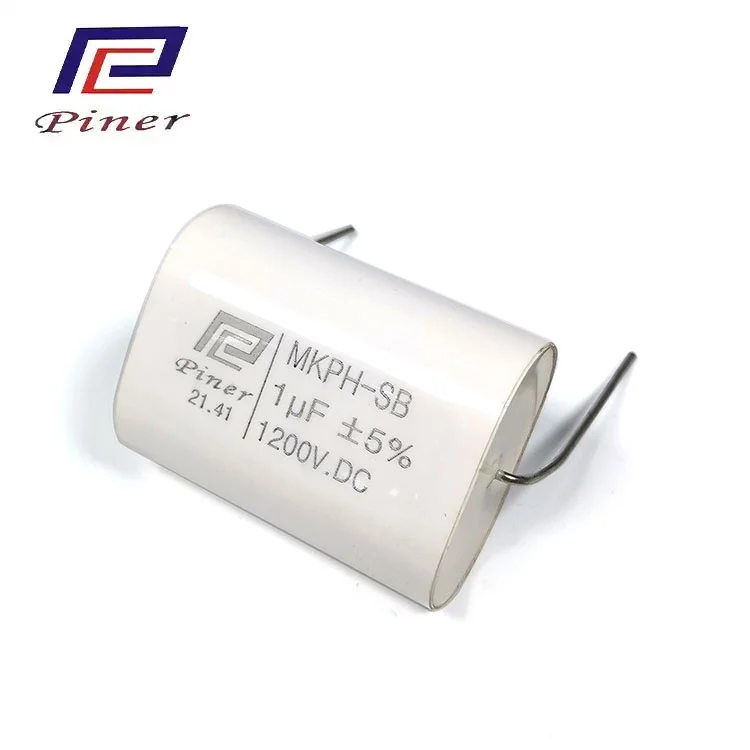

Der Kern besteht aus einem hochwertigen metallisierten Polypropylenfolien-Dielektrikum (MKP), das durch einen präzisen, nicht induktiven Wickelprozess hergestellt wird, wodurch parasitäre Induktivität und Hochfrequenzverluste aus physikalischer Sicht minimiert werden und eine solide Grundlage für die effiziente Absorption hochfrequenter Störungen gelegt wird.
Die Elektrode wird mit einem speziellen Goldspritzverfahren behandelt, das die Gleichmäßigkeit der Leitfähigkeit und die Stromtragfähigkeit der Elektrode verbessert. In Kombination mit der Rundum-Einkapselung aus Mylar-Band und flammhemmendem Epoxidharz entsteht eine robuste und abgedichtete integrierte Struktur, die eine hervorragende Isolierung, Feuchtigkeitsbeständigkeit, Erdbebenbeständigkeit und Flammschutzleistung (UL94 V-0-Niveau) aufweist und in komplexen und rauen Industrieumgebungen stabil arbeiten kann.
Was die elektrische Leistung betrifft, ist seine Streuinduktivität extrem niedrig und es verfügt über ausgezeichnete Hochfrequenz-Antworteigenschaften und eine hohe dv/dt-Toleranz (Spannungsänderungsrate). Es kann die Spannungsspitzen und hochfrequenten Schwingungen, die von Leistungsschaltgeräten (z. B. IGBT) im ausgeschalteten Zustand erzeugt werden, sofort und effektiv absorbieren und so die Schaltbelastung und -verluste erheblich reduzieren.
Dank seines axial gekapselten Erscheinungsbilds verfügt es über eine hohe mechanische Festigkeit sowie eine stabile und bequeme Installation, wodurch ein Layout mit hoher Dichte auf kompakten Leiterplatten problemlos erreicht werden kann. Gleichzeitig verfügt es über gute Wärmeableitungseigenschaften, was einen geringen Temperaturanstieg und eine lange Lebensdauer unter Dauerstrombedingungen mit hoher Welligkeit gewährleistet.
| Referenz | GB/T17702, IEC61071 |
| Kapazität | 1 ~ 20 µF |
| Kapazität Tol. | ±5 % (J), ±10 % (K) |
| Stromspannung | 200 V AC ~ 1000 V AC |
| UT-T | 1,5 Un / 60 s |
| Überspannung | 1,1 Un (8 Std./24 Std.) 1,15 Un (30 Min./24 Std.) 1,2 Un (5 Min./24 Std.) 1,3 Un (1 Min./24 Std.) |
| tg δ | tg δ ≤ 0,0020 (100 Hz) |
| Ri × Cn | ≥ 30.000 s (25°C±5°C, 100V DC, 60s) |
| dv/dt | > 50 V/µs |
| Klimakategorie | 40/85/21 |
| Betriebstemp. | -40°C ~ +85°C (θ h.s ≤ 85°C) |
| Lead-Methoden | Einsatz, Kupfermutter, Kupferschraube |
| Max. Höhe | < 4000 m |
| Lebenserwartung | 30.000 h (θ h.s ≤ 70°C) |
| Verkapselung | Mylarband/Kunststoffhülle, Epoxidharzverkapselung |
MKPH-SB-Folienkondensatoren werden häufig in verschiedenen IGBT/MOSFET-basierten Leistungsumwandlungssystemen als wichtige Absorptionsschutzkomponenten verwendet.
Typische Anwendungsszenarien sind:
Zwischenkreisseitiger Absorptionskreis für Photovoltaik-Wechselrichter und Windkraftwechselrichter;
IGBT schaltet Spannungsspitzenabsorption in Frequenzumrichtern und Servoantrieben aus;
Leistungsschalterröhrenschutz für USV und Hochfrequenz-Schaltnetzteile;
Schwingkreispufferung zwischen Schweißgerät und Induktionserwärmungsstromversorgung;
Die hervorragende Hochfrequenzabsorptionsfähigkeit der MKPH-SB-Folienkondensatoren kann elektromagnetische Störungen effektiv unterdrücken, die Systemeffizienz und -zuverlässigkeit verbessern und ist eine ideale Wahl für den stabilen und effizienten Betrieb von leistungselektronischen Geräten der mittleren bis oberen Preisklasse
Kontrollieren Sie den Produktionsprozess streng
Unser Service-Grundsatz:Gute Produkte schaffen und Kunden mit ganzem Herzen bedienen
Erfahren:Jahrelange Konzentration auf die Kondensatorindustrie, vertrauenswürdig
Jahre der Marke:Jahre alte Marke, großes Vertrauen bei neuen und alten Kunden, zuverlässige Qualität
Anpassung nach Bedarf:Vollständige Spezifikationen, anpassbar an die Kundenbedürfnisse
Qualitätssicherung:Ausgereifte Technologie gewährleistet die Qualitätskontrolle jedes Produkts
Das Unternehmen und seine Produkte verfügen über umfassende internationale Zertifizierungen, von den Qualitätsmanagementsystemen ISO9001 und TS16949 bis hin zu UL, VDE, CQC und anderen multinationalen Sicherheitszertifizierungen. Alle Produkte erfüllen globale Umweltstandards wie RoHS und REACH
Zu den Versandarten gehören DHL, UPS, TNT, FedEx und andere Kurierdienste, außerdem können Sie je nach Bedarf zwischen Luft- und Seefracht wählen
Xiaoxiong, Deerma, Meishile, Dongling Weili, Yasile, Lianrui, Jeweisi, Yingke, Yuelong, Tuohao
F: Welche Zahlungsbedingungen akzeptieren Sie?
A: Wir akzeptieren T/T, L/C und flexible Bedingungen auf der Grundlage gegenseitiger Vereinbarung.
F: Bieten Sie technischen Support und Anpassungen an?
A: Ja, wir bieten Kondensatorauswahl, Parameteranpassung und Anwendungsberatung basierend auf Ihren Schaltungsanforderungen.
F: Wie stellen Sie die Produktstabilität in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit sicher?
A: Wir verwenden metallisierte Polypropylenfolie, flammhemmenden Epoxidharzverguss und ein Aluminiumgehäuse, um einen stabilen Betrieb von -40 °C bis 105 °C zu gewährleisten.
F: Stellen Sie Muster zur Verfügung? Wie wird der Versand abgewickelt?
A: Für qualifizierte Kunden stehen kostenlose Muster zur Verfügung, wobei die Versandkosten vom Kunden zu tragen sind. Die Versandkosten für Muster können von zukünftigen Bestellungen abgezogen werden.
