Der weltweite Trend zu höherer Leistungsdichte und Miniaturisierung elektronischer Systeme verändert die Magnetkomponentenindustrie. Das Herzstück dieser Transformation ist die EDR-Serie von Hochfrequenztransformatoren – ein flaches Ferritkerndesign, das kompakte Größe, hervorragende magnetische Abschirmung und hohe Belastbarkeit für anspruchsvolle Leistungselektronikanwendungen vereint.
| Betriebsfrequenz | 20 kHz – 500 kHz |
| Ausgangsleistung | 10 W – 800 W |
| Betriebstemperatur | -40 °C bis +125 °C |
| Lagertemperatur | -25 °C bis +85 °C |
| Lagerfeuchtigkeit | 30 % – 95 % |
Die Transformatoren der EDR-Serie basieren auf einer planaren Ferritkernarchitektur und nutzen die Kerngeometrien E-Typ, EC, ETD, EER, PQ oder RM. Das zylindrische Design der Mittelsäule reduziert den Kupferverlust im Vergleich zu rechteckigen Querschnitten um ca. 11 % und ermöglicht gleichzeitig ein einfacheres Aufwickeln und eine verbesserte Wärmeableitung. Die flache Bauweise ermöglicht die oberflächenmontierbare Integration in PCB-Layouts mit begrenztem Platzangebot.
Die Frequenzflexibilität reicht von 20 kHz bis 500 kHz, während die Leistungsbelastbarkeit von 10 W bis 800 W reicht. Die thermische Leistung ist im Betriebsbereich von -40 °C bis +125 °C bei Lagerbedingungen von -25 °C bis +85 °C und 30 % bis 95 % Luftfeuchtigkeit gewährleistet. Zu den Kernmaterialien gehören PC40, PC44, PC95 und PC95D/PC95A-Hochfrequenzferrite der nächsten Generation mit geringem Verlust, die Entwicklern präzise Kompromisse zwischen Kosten, Permeabilität und Kernverlusteigenschaften bieten.
Die EDR-Serie umfasst mehrere mechanische Grundflächen, um unterschiedliche Anforderungen an die Leistungsumwandlung zu erfüllen:
Der geschlossene Magnetkreis der EDR-Architektur sorgt für eine minimale Streuinduktivität und eine hervorragende magnetische Abschirmung, wodurch elektromagnetische Störungen erheblich reduziert werden. Dies ist besonders wichtig für Hochfrequenz-Schaltwandler, bei denen herkömmliche Kernformen häufig Probleme mit der EMI-Konformität haben. Die effektive Abschirmung erleichtert das Bestehen strenger EMV-Zertifizierungen ohne kostspielige zusätzliche Filterstufen.
Die zylindrische Mittelsäulengeometrie verbessert die Wärmeableitung im Vergleich zu herkömmlichen rechteckigen Kernkonstruktionen, während der große Betriebstemperaturbereich von -40 °C bis +125 °C die EDR-Serie für den Einsatz im Freien und in Industrieumgebungen geeignet macht.
Trotz ihres niedrigen Profils liefert die EDR-Serie eine Ausgangsleistung von bis zu 800 W und ist damit die ideale Wahl für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist, aber eine hohe Leistung erforderlich ist – wie z. B. LED-Treiber, industrielle Netzteile und On-Board-Ladegeräte.

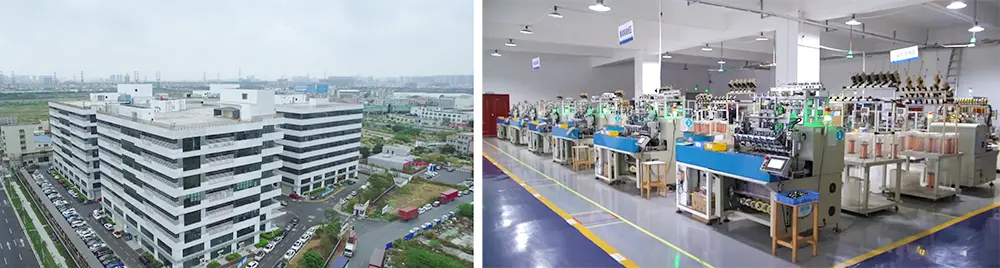

Guangdong Haoer Electronics Co., LTD stellt Transformatoren der EDR-Serie unter einem umfassenden Qualitätsmanagementsystem von IQC bis OQC her. Jede Einheit wird einer 100-prozentigen elektrischen Prüfung unterzogen, einschließlich Induktivität, Streuinduktivität, DCR, Spannungsfestigkeit (Hi-Pot) und Isolationswiderstand. Kernmaterialien sind mit chargenspezifischen RoHS- und REACH-Berichten zu erstklassigen Lieferanten rückverfolgbar. Die Produkte sind nach UL-, CE- und ISO9001-Standards zertifiziert und entsprechen vollständig den internationalen Sicherheitsanforderungen für Exportmärkte.
Die EDR-Serie bietet eine vielseitige, leistungsstarke Lösung für moderne Herausforderungen bei der Stromumwandlung – von ultradünnen LED-Treibern bis hin zu industriellen Netzteilen mit mehreren Ausgängen. Mit ihrer flachen Bauweise, der hervorragenden magnetischen Abschirmung und der Fähigkeit, bis zu 800 W in einem kleinen Volumen zu liefern, bieten EDR-Transformatoren einen zuverlässigen Weg zu kleineren, kühleren und effizienteren Stromversorgungssystemen.
