Mit der rasanten Entwicklung der Leistungselektroniktechnologie, der neuen Energietechnologie und der Kommunikationstechnologie haben sich die Anwendungsszenarien von Hochfrequenztransformatoren kontinuierlich erweitert. Sie haben sich vom traditionellen Bereich der Schaltnetzteile auf mehrere High-End-Bereiche wie KI-Rechenzentren, neue Energie, 5G-Kommunikation und fahrzeugmontierte Elektronik ausgeweitet. Ihre Kernvorteile Miniaturisierung, hohe Effizienz und schnelle Reaktion haben sie zu unverzichtbaren Kernkomponenten in verschiedenen effizienten Energieumwandlungssystemen gemacht. Gleichzeitig sind eine sinnvolle Auswahl und der richtige Einsatz entscheidend, um ihre Leistungsfähigkeit voll auszuschöpfen und ihre Lebensdauer zu verlängern.

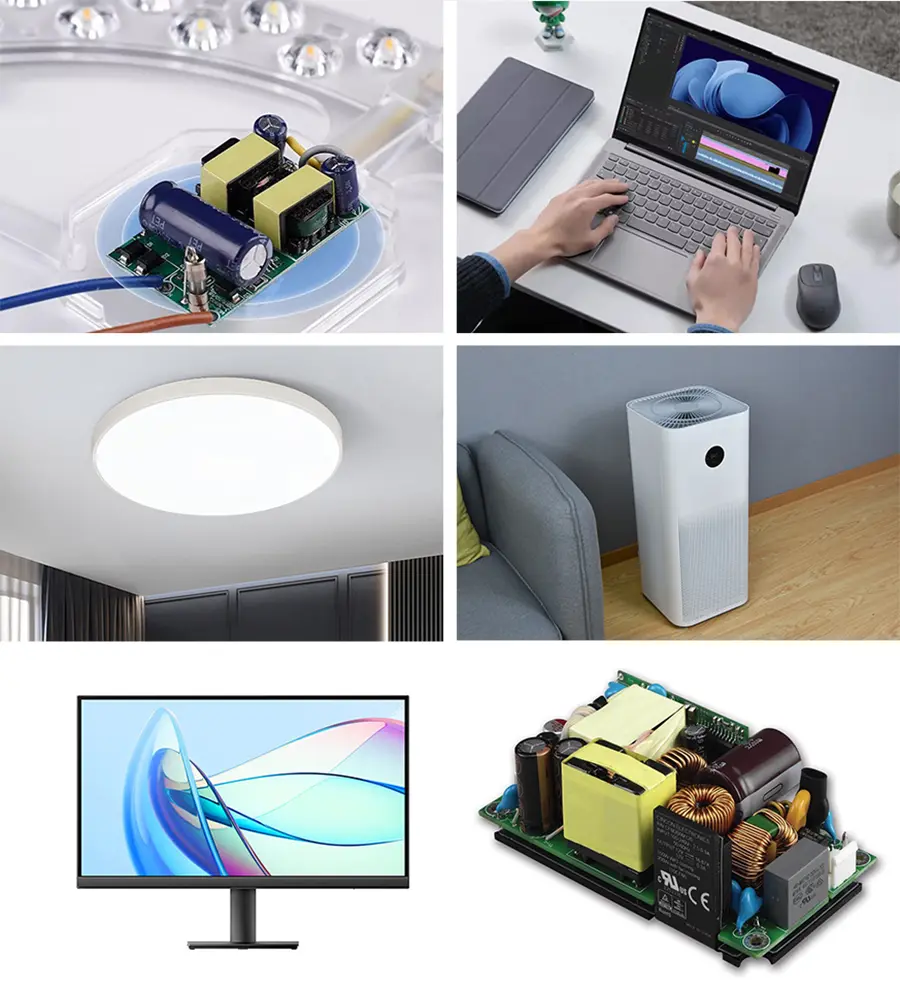

Im Bereich der Schaltnetzteile sind Hochfrequenztransformatoren die Kernkomponenten und werden häufig in Geräten wie Ladegeräten für Computer/Mobiltelefone, Server-Netzteilen und LED-Treibernetzteilen verwendet. Aufgrund ihres Hochfrequenzbetriebs können Volumen und Gewicht der Transformatoren deutlich reduziert, die Leistungsdichte erhöht sowie Kupfer- und Eisenverluste verringert werden. Der Wirkungsgrad kann typischerweise über 90 % erreichen und erfüllt damit perfekt die Anforderungen tragbarer elektronischer Geräte und miniaturisierter Netzteile. Beispielsweise wird die Miniaturisierung von Ladegeräten für Mobiltelefone hauptsächlich auf den Einsatz von Hochfrequenztransformatoren zurückgeführt, die die Betriebsfrequenz auf mehrere zehn kHz oder sogar MHz erhöhen, wodurch die Größe des Ladegeräts erheblich reduziert und es tragbarer wird.
Die Bereiche Neue Energie und Leistungselektronik sind wichtige Anwendungsszenarien für Hochfrequenztransformatoren, vor allem für Photovoltaik-Wechselrichter und Ladestationen für Elektrofahrzeuge. In Photovoltaik-Wechselrichtern werden Hochfrequenztransformatoren verwendet, um eine elektrische Trennung und Spannungserhöhung zu erreichen und den von Solarmodulen abgegebenen Gleichstrom in Wechselstrom umzuwandeln, der an das Netz angeschlossen werden kann. Ihre Vorteile der Miniaturisierung und des geringen Gewichts eignen sich für die Installationsanforderungen verteilter Photovoltaikkraftwerke. In Ladestationen für Elektrofahrzeuge werden Hochfrequenztransformatoren im DC-DC-Umwandlungsmodul eingesetzt, um eine Hochspannungsisolierung (z. B. 400 V–800 V) zu erreichen, die strengen Anforderungen der Fahrzeugumgebung an Volumen, Gewicht und Effizienz zu erfüllen und zur Verbesserung der Ladeeffizienz von Elektrofahrzeugen beizutragen.
Im Bereich der Kommunikations- und Elektronikgeräte werden Hochfrequenztransformatoren hauptsächlich in HF-Schaltkreisen und DC-DC-Modulen eingesetzt, beispielsweise zur Impedanzanpassung und Signalisolierung für Basisstationsverstärker sowie zur Stromversorgung von 5G-Geräten und optischen Modulen. Aufgrund ihrer Fähigkeit, Gleichtaktrauschen effektiv zu unterdrücken und die Signalintegrität sicherzustellen, können Hochfrequenztransformatoren die Entwicklungsanforderungen der 5G-Kommunikation für Hochfrequenz und Miniaturisierung erfüllen und bieten eine Garantie für den stabilen Betrieb von Kommunikationsgeräten. Darüber hinaus unterstützen Hochfrequenztransformatoren als Kernkomponente von Festkörpertransformatoren in KI-Rechenzentren die Entwicklung von Stromversorgungsarchitekturen mit hoher Leistungsdichte, indem sie die Stromversorgungsverbindung erheblich verkürzen, die Effizienz der Stromversorgung verbessern und eine zuverlässige Stromversorgung für den stabilen Betrieb von KI-Geräten bieten.
Bei der Nutzung sind folgende Punkte zu beachten, um Fehlfunktionen zu vermeiden und die Lebensdauer zu verlängern:
1. Kontrollieren Sie die Arbeitsparameter genau. Überschreiten Sie nicht die Nennspannung und den Nennstrom. Vermeiden Sie eine Sättigung des Magnetkerns und einen plötzlichen Stromanstieg, der zu Überhitzung und Durchbrennen führen kann.
2. Stellen Sie sicher, dass die Arbeitsfrequenz innerhalb des vorgesehenen Bereichs liegt. Eine Verringerung der Frequenz kann zur Sättigung des Magnetkerns führen, während eine Erhöhung der Frequenz den Eisenverlust und den Hochfrequenzverlust der Wicklungen verstärkt;
3. Führen Sie eine Temperaturüberwachung durch, um sicherzustellen, dass die Arbeitstemperatur unter dem Grenzwert des Isoliersystems liegt und eine Alterung der Isoliermaterialien vermieden wird.
4. Vermeiden Sie eine Gleichstromvorspannung. Vermeiden Sie in Vollbrücken- und Halbbrückenschaltungen durch Schaltungsdesign oder Steuerungsstrategien eine Magnetkernsättigung, die durch asymmetrische Ansteuerspannung verursacht wird.
5. Achten Sie auf den Umweltschutz. Vermeiden Sie Feuchtigkeit, leitfähigen Staub und ätzende chemische Substanzen. Vor der Verwendung nach längerer Lagerung können Sie eine Alterung bei niedriger Temperatur durchführen oder die Spannung schrittweise laden, um die Leistung zu stabilisieren.
Darüber hinaus erfordert die Installation und Verarbeitung von Hochfrequenztransformatoren besondere Aufmerksamkeit: Bei der Installation müssen sie fest befestigt werden, um einen Verschleiß der Spulen oder einen Bruch der Stifte durch Vibrationen zu verhindern; Beim Wickeln muss der Isolationsabstand zur Einhaltung der Sicherheitsvorschriften gewährleistet sein. Eine Vakuumimprägnierungsbehandlung kann die mechanische Festigkeit erhöhen, die Wärmeableitung und die Feuchtigkeitsbeständigkeit verbessern. Vermeiden Sie beim Löten der Stifte eine Überhitzung, um zu verhindern, dass Lot in die Spulen eindringt oder die Isolationsschicht verbrennt. Beim Test- und Verifizierungsprozess muss der Schwerpunkt auf der Erkennung von Induktivität, Streuinduktivität, Windungsverhältnis, Isolationsspannungsfestigkeit usw. liegen.
