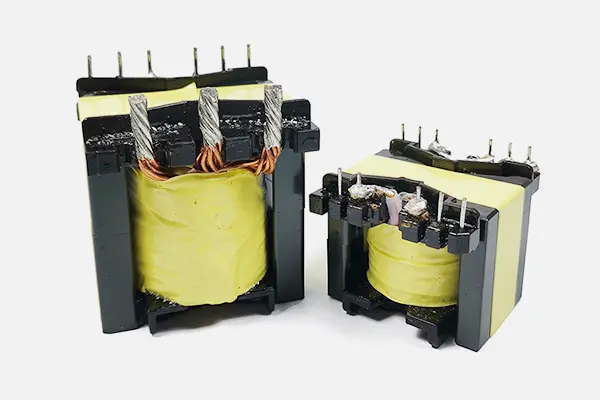

Im Bereich der elektronischen Technik bestimmen Transformatoren als Kernkomponenten für die elektrische Energieumwandlung und Signalübertragung direkt mit ihren Leistungsmerkmalen die Effizienz und Zuverlässigkeit von Schaltungssystemen. Basierend auf den Arbeitsfrequenzeigenschaften können Transformatoren in zwei Haupttypen eingeteilt werden: Hochfrequenz- und Niederfrequenztransformatoren. Diese beiden Typen weisen erhebliche Unterschiede in der Materialauswahl, dem strukturellen Design und der technischen Anwendung auf, die einen tiefgreifenden Einfluss auf die Leistungsoptimierung und Systemintegration moderner elektronischer Geräte haben.

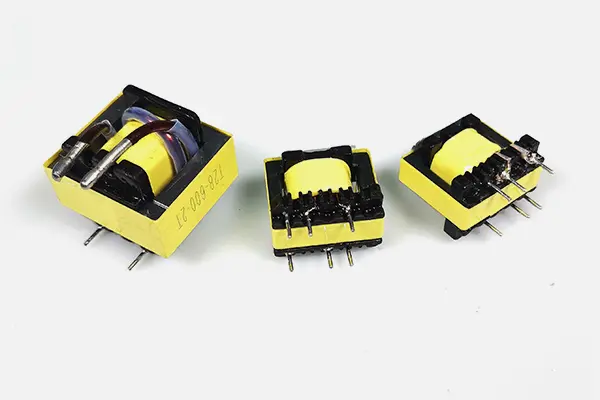

Das Betriebsfrequenzband von Hochfrequenztransformatoren reicht typischerweise von Kilohertz bis Megahertz, und die Auswahl ihrer Magnetkernmaterialien folgt dem Prinzip der Minimierung von Hochfrequenzverlusten. Ferritmaterialien mit ihrer einzigartigen Spinellkristallstruktur weisen unter Hochfrequenzbedingungen eine hervorragende magnetische Permeabilität und geringe Wirbelstromverluste auf, was sie zum bevorzugten Material für Hochfrequenztransformatoren macht. Weiter optimierte Magnetkerne aus amorphen Legierungen reduzieren durch Aufbrechen der weitreichend geordneten Anordnung der Atome den Hystereseverlust auf weniger als ein Zehntel des Wertes herkömmlicher Materialien und eignen sich besonders für Ultrahochfrequenzanwendungen im GHz-Bereich. Die Kombination aus weichmagnetischen Eigenschaften und Hochfrequenz-Reaktionsfähigkeiten dieser Materialien ermöglicht Hochfrequenztransformatoren bahnbrechende Anwendungen in Schaltnetzteilen, Hochfrequenzschaltungen und anderen Bereichen.
Niederfrequenztransformatoren bleiben im Bereich der Netzfrequenz (50/60 Hz), und ihre Magnetkernmaterialien haben sich mit der Siliziumstahlblechtechnologie als Kern weiterentwickelt. Die durch Kaltwalzverfahren geformten (110)-kornorientierten Siliziumstahlbleche können unter Netzfrequenzbedingungen eine magnetische Permeabilität nahe der theoretischen Grenze erreichen. Die laminierte Struktur blockiert effektiv den Wirbelstrompfad und hält den Kernverlust auf dem industriellen Niveau von 0,5–2,0 W/kg. Obwohl der Verlust im Hochfrequenzbereich exponentiell zunimmt, behält er im Bereich der großen Leistungstransformatoren immer noch eine unersetzliche Stellung, wobei die Leistung einer einzelnen Einheit das MVA-Niveau erreicht.
Der Volumenvorteil von Hochfrequenztransformatoren ergibt sich aus dem Frequenzeffekt des elektromagnetischen Induktionsgesetzes von Faraday. Wenn die Betriebsfrequenz steigt, verringert sich die Querschnittsfläche des Magnetkerns, die zur Aufrechterhaltung der gleichen magnetischen Flussdichte erforderlich ist, umgekehrt proportional zur Anzahl der Spulenwindungen. Experimentelle Daten zeigen, dass bei einer Erhöhung der Frequenz von 50 Hz auf 100 kHz die Lautstärke des Transformators auf 1/200 des Originals reduziert werden kann. Diese Eigenschaft ist besonders bei tragbaren Geräten von entscheidender Bedeutung, beispielsweise bei den Hochfrequenztransformatoren in Ladegeräten für Mobiltelefone, deren Volumen nur 5 % des Volumens der Niederfrequenztransformatoren gleicher Leistung beträgt. Was den Wirkungsgrad betrifft, können Hochfrequenztransformatoren unter typischen Lastbedingungen einen Umwandlungswirkungsgrad von über 90 % erreichen, indem sie das Verhältnis von Magnetkernverlust und Kupferverlust optimieren. Im Vergleich zu herkömmlichen Niederfrequenztransformatoren ist dieser Wirkungsgrad um 10–15 Prozentpunkte verbessert.
Die Lautstärkeeigenschaften von Niederfrequenztransformatoren hängen eng mit ihren Anwendungsszenarien zusammen. Im Bereich der Energieübertragung haben große Öltransformatoren mit einer einphasigen Leistung von bis zu 800 MVA einen Kerndurchmesser von über 3 Metern. Diese Volumenskala ist die Grundlage für die Aufrechterhaltung eines stabilen Betriebs des Stromnetzes. Im Hinblick auf den Wirkungsgrad kann der Volllastwirkungsgrad zwar über 98 % erreichen, bei Teillastbedingungen steigt der Anteil der Leerlaufverluste jedoch deutlich an, was zu einem Gesamtwirkungsgrad von nur 85 % führt, was die Herausforderung des Lastanpassungsdesigns verdeutlicht.

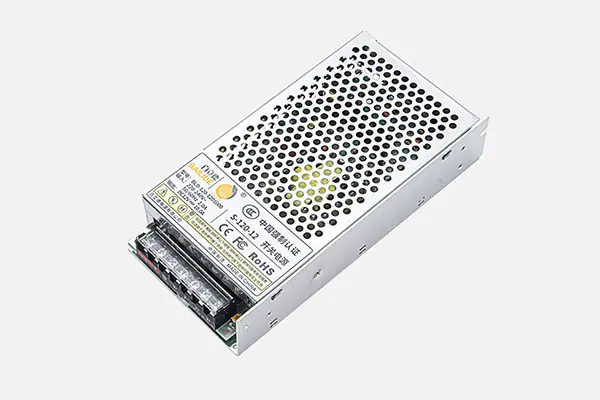

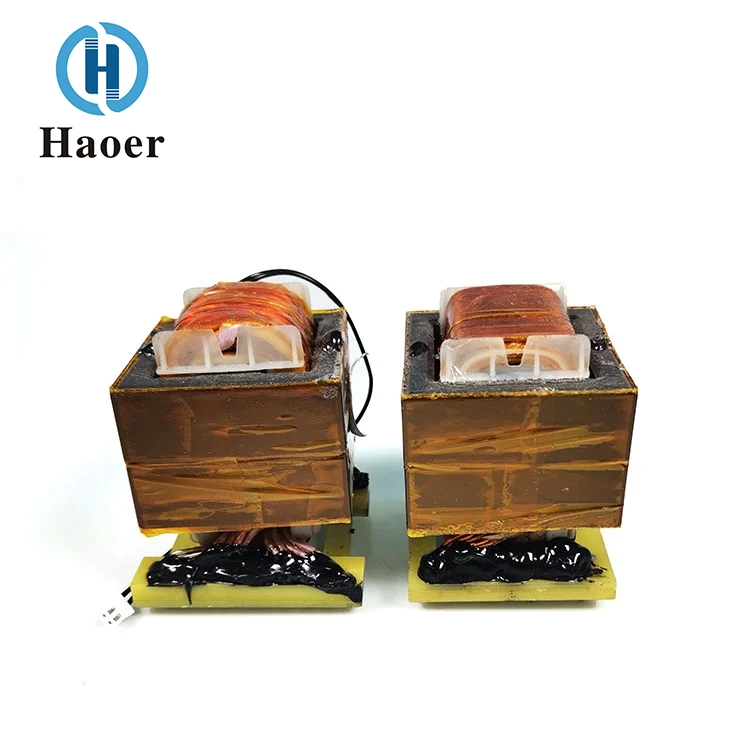

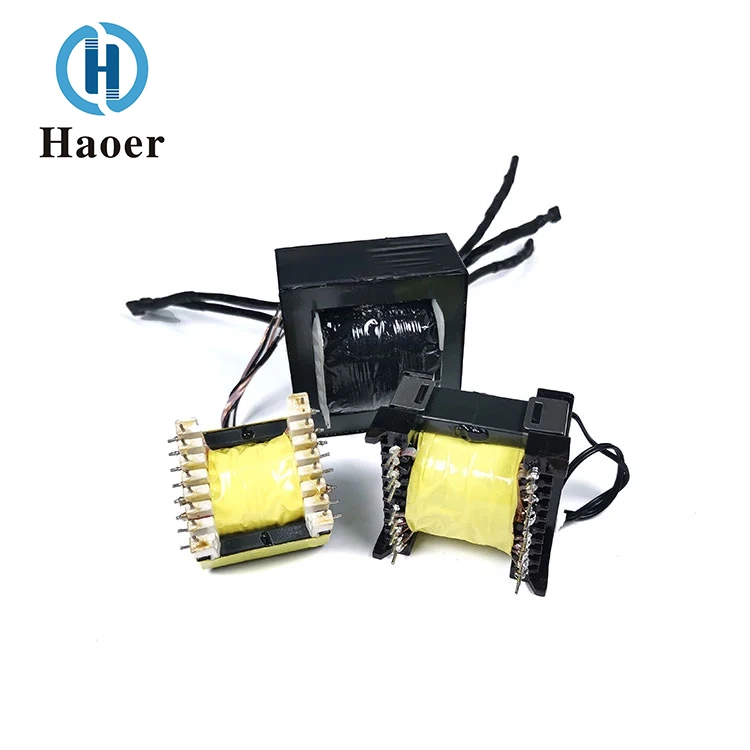

Die Anwendungslandschaft von Hochfrequenztransformatoren weist vielfältige Merkmale auf: Im Bereich der Schaltnetzteile reduzieren ihre Hochfrequenzeigenschaften das Volumen und Gewicht des Netzteils erheblich und fördern so die Entwicklung von Notebook-Computeradaptern in Richtung Leichtigkeit und Dünnheit; In Kommunikationsbasisstationen ermöglichen Impulstransformatoren eine Hochgeschwindigkeits-Isolationsübertragung digitaler Signale. Im Bereich der elektromagnetischen Erwärmung übersteigt der Wirkungsgrad der Hochfrequenz-Induktionsheizleistung 95 %, was den herkömmlichen Widerstandsheizmodus revolutioniert. Besonders hervorzuheben ist der Bereich der Ladestationen für Elektrofahrzeuge, wo durch den gemeinsamen Einsatz von Hochfrequenztransformatoren und Siliziumkarbidkomponenten eine Leistungsdichte des Lademoduls von über 50 W/in³ erreicht werden kann.

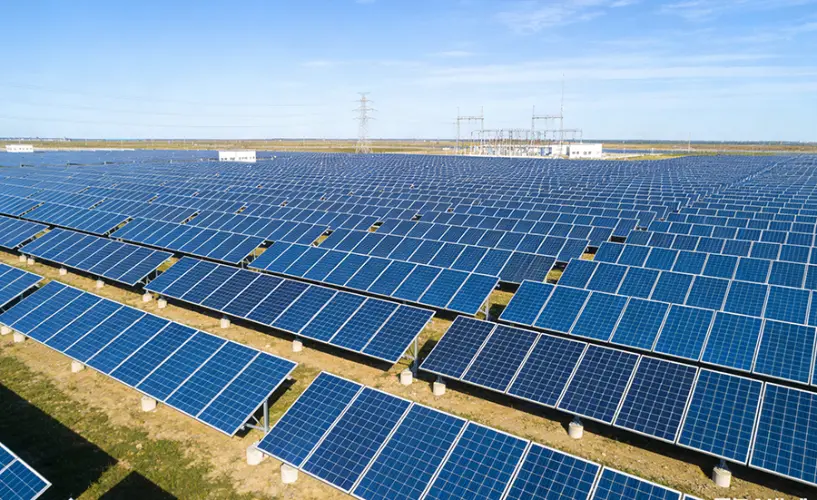

Niederfrequenztransformatoren bilden ein solides Fundament in der Energieinfrastruktur: Im Smart Grid übernehmen Verteiltransformatoren als zentraler Knotenpunkt auf den „letzten zehn Kilometern“ die Doppelfunktion Spannungsumwandlung und Stromqualitätskontrolle; Im Bereich des Schienenverkehrs erfüllen 25-kV-/1500-V-Traktionstransformatoren durch eine spezielle Konstruktion die Anforderungen an die thermische Stabilität bei großen Stromeinflüssen. Im neuen Energienetzanbindungssystem sorgen Niederfrequenztransformatoren für flexible Verbindungen zwischen Photovoltaik-Wechselrichtern und dem Netz und sorgen durch ihre Anti-Sättigungs-Fähigkeit für einen stabilen Betrieb auch bei schwachen Netzbedingungen.
Die durch Hochfrequenztransformatoren verursachten elektromagnetischen Verträglichkeitsprobleme sind zweifacher Natur: Ihr Betriebsfrequenzband (unter 30 MHz) fällt mit dem empfindlichen Frequenzband elektronischer Geräte zusammen, wodurch ein erhebliches Risiko von Strahlungsstörungen besteht. Durch dreidimensionale elektromagnetische Simulation zur Optimierung der Magnetkernstruktur kann die Streukapazität um 60 % reduziert werden; Mithilfe der nanokristallinen magnetischen Abschirmschichttechnologie kann die Streuflussdichte auf unter 0,5 mT gesteuert werden. Auf der Empfangsseite kann das EMI-Filternetzwerk aus Gleichtaktinduktivitäten und X-Kondensatoren eine Störunterdrückungswirkung von mehr als 30 dB für leitungsgebundene Störungen erreichen.
Die Probleme der elektromagnetischen Verträglichkeit von Niederfrequenztransformatoren äußern sich hauptsächlich in leitungsgebundenen Störungen: Das Magnetfeld der Netzfrequenz (50/60 Hz) kann durch magnetische Kopplung Auswirkungen auf Präzisionsinstrumente haben. Durch die Verwendung einer Abschirmung aus einer Polomy-Legierung kann das Magnetfeld auf das Niveau des Erdmagnetfelds reduziert werden. Bei Anwendungen in medizinischen Geräten kann die Streuinduktivität des Transformators durch ein symmetrisches Doppelwicklungsdesign weniger als 1 μH betragen, wodurch Gleichtaktstörungen bei der Netzfrequenz wirksam unterdrückt werden. Es ist erwähnenswert, dass die nichtlinearen Lasten im Smart Grid zu einem Anstieg der Oberschwingungsverluste von Niederfrequenztransformatoren führen, was die Entwicklung von Magnetkernmaterialien hin zu nanokristallinen Legierungen anregt.
Technologische Entwicklung und Systemintegrationstrends
Hochfrequenztransformatoren entwickeln sich in Richtung höherer Leistungsdichte und breiterer Betriebstemperaturbereiche. Durch die Integration von Galliumnitrid-Geräten mit Planartransformator-Technologie konnte die Leistungsdichte von Schaltleistungsmodulen 100 W/cm³ überschreiten. Im Bereich der Elektrofahrzeuge erfordert das 800-V-Plattformladesystem Transformatoren mit einer Isolationsfestigkeit von über 10 kV, was den Durchbruch der Membrankondensator-Verbundisolationstechnologie vorantreibt.
Im Bereich der Niederfrequenztransformatoren stehen die Anforderungen des Smart Grids im Vordergrund. Durch den Einbau optischer Stromsensoren und intelligenter Temperaturkontrolleinheiten wird eine Echtzeitüberwachung des Transformatorstatus erreicht. Im Szenario der neuen Energieintegration wird ein Split-Transformator-Design mit mehreren Wicklungen eingesetzt, das gleichzeitig den Integrationsanforderungen mehrerer Quellen von Photovoltaik, Energiespeicherung und Ladesäulen gerecht werden kann und so die Flexibilität des Verteilungsnetzes erhöht.
Dieser differenzierte technologische Ansatz spiegelt im Wesentlichen den unvermeidlichen Trend der Leistungselektronik hin zu höheren Frequenzen und größerer Intelligenz wider. Hochfrequenztransformatoren und Niederfrequenztransformatoren sind nicht einfach Ersatz, sondern ergänzende Lösungen, die auf unterschiedlichen zeitlichen und räumlichen Skalen gebildet werden. Mit der weit verbreiteten Einführung von Geräten mit großer Bandlücke und der Integration von Algorithmen der künstlichen Intelligenz wird die Transformatortechnologie in Zukunft zu innovativeren Anwendungen an der Schnittstelle zwischen elektromagnetischer Energieumwandlung und Informationsverarbeitung führen.
