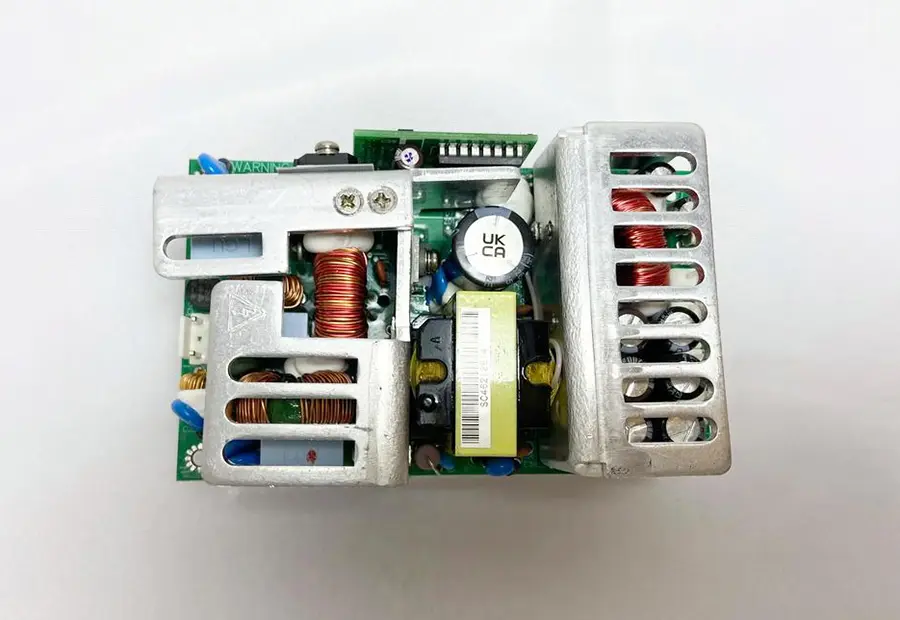

Der Hochfrequenztransformator übernimmt als „Herzstück“ des Schaltnetzteils drei entscheidende Aufgaben: Energieübertragung, Spannungswandlung und galvanische Trennung. Seine Leistung wirkt sich direkt auf die Effizienz, Größe und den EMI-Wert des Netzteils aus. In diesem Artikel werden anhand von Anwendungsszenarien die wichtigsten Auswahltechniken analysiert.

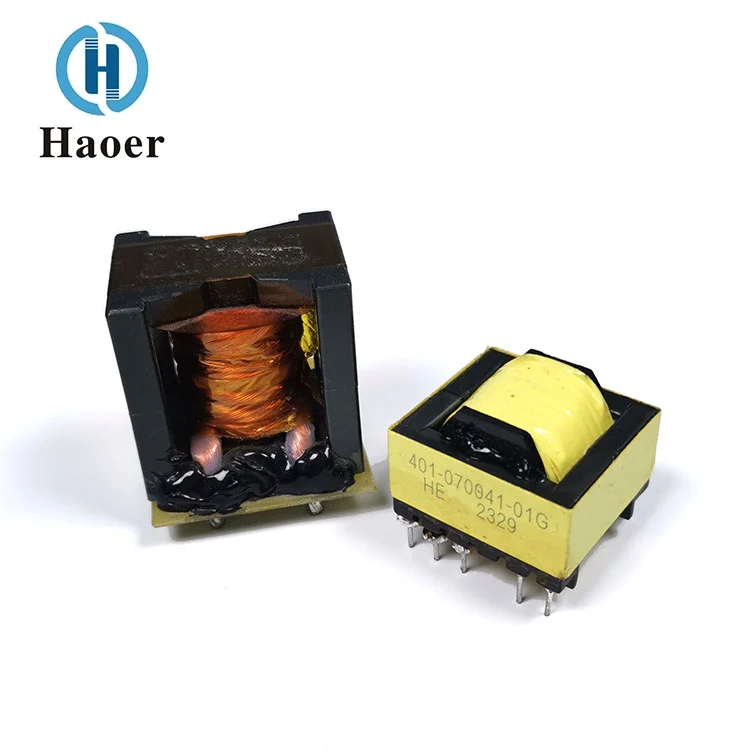

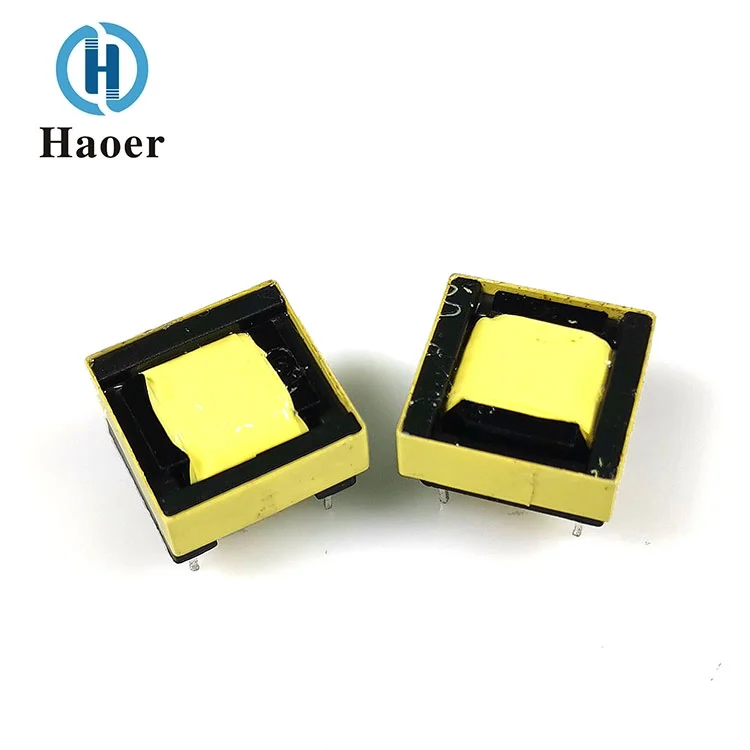

Die zentrale Rolle von Hochfrequenztransformatoren in Schaltnetzteilen
Energieübertragungsnabe: Durch die Kopplung des Magnetkerns und der Wicklung wird die Gleichstromimpulsenergie effizient auf die Sekundärseite übertragen. Im Vergleich zum Netzfrequenztransformator kann durch das Hochfrequenzdesign die Lautstärke um bis zu 70 % reduziert werden
Elektrische Isolationsbarriere: Die Isolationsschicht zwischen Primär- und Sekundärwicklung ist so konzipiert, dass sie Sicherheitsstandards erfüllt und Gleichtaktstörungen blockiert. Die üblichen Anforderungen an die Isolationsspannung liegen typischerweise bei 1,5 kV bis 4 kV.
Spannungsumwandlungsregler: Erzielt eine präzise Spannungsreduzierung/-erhöhung durch Anpassung des Windungsverhältnisses. Beispielsweise kann in der Flyback-Topologie ein Windungsverhältnisfehler von mehr als 5 % zu Schwankungen in der Ausgangsspannung führen.
Typische Anwendungsszenarioanalyse
Fall 1: AC/DC-Adapter
Topologie: Verwendet hauptsächlich Flyback-Design
Anforderungen an den Transformator:

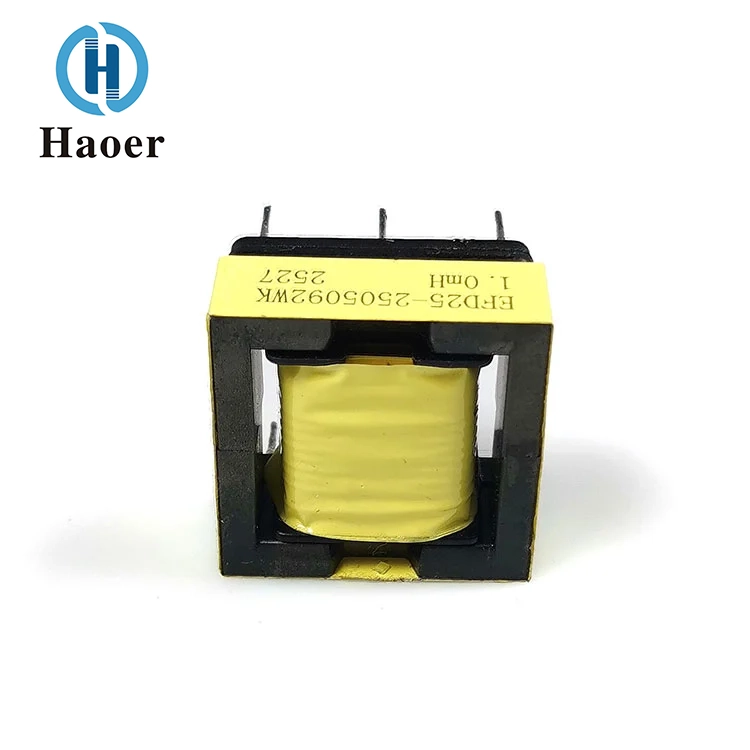

Kerntyp: Verlustarmer Ferrit
Wicklungsaufbau: Dreifach isolierte Drahtwicklung
Schlüsselparameter: Streuinduktivität < 5 % Erregungsinduktivität
Fall 2: LED-Treiber-Netzteil
Kernherausforderung: Hohe Leistungsdichte und Wärmeableitungsbalance
Optimierungslösung:
Verwenden Sie Planartransformatoren, um die Höhe zu reduzieren
Verwenden Sie segmentierte Wicklungen, um den Skin-Effekt zu minimieren
Kombinieren Sie es mit einer Gleichrichterbrücke, um die Umwandlungseffizienz zu verbessern
Die drei goldenen Regeln für die Komponentenauswahl
Auswahl an Magnetkernmaterialien
Eisenoxid: Geeignet für Szenarien unter 100 kHz
Metallischer Magnetpulverkern: Geeignet für Hochfrequenz- und Hochstromanwendungen
Nanokristallin: Extrem hochfrequente und verlustarme Lösung
Schlüsselparameterabgleich
Sättigungsflussdichte: Es sollte ein Spielraum von 20 % reserviert werden
Fensterauslastungsrate: Es wird empfohlen, die Fensterauslastung auf 40–60 % zu beschränken.
Temperaturanstiegsgrenze: Der Temperaturanstieg unter Volllast sollte ≤ 40℃ betragen
Tipp zur Vermeidung von Auswahlgruben: Das Ignorieren von Wirbelstromverlusten kann zu einer lokalen Überhitzung des Magnetkerns und damit zu einem Fehler in der magnetischen Sättigung führen.
Kollaborative Komponentenpaarung

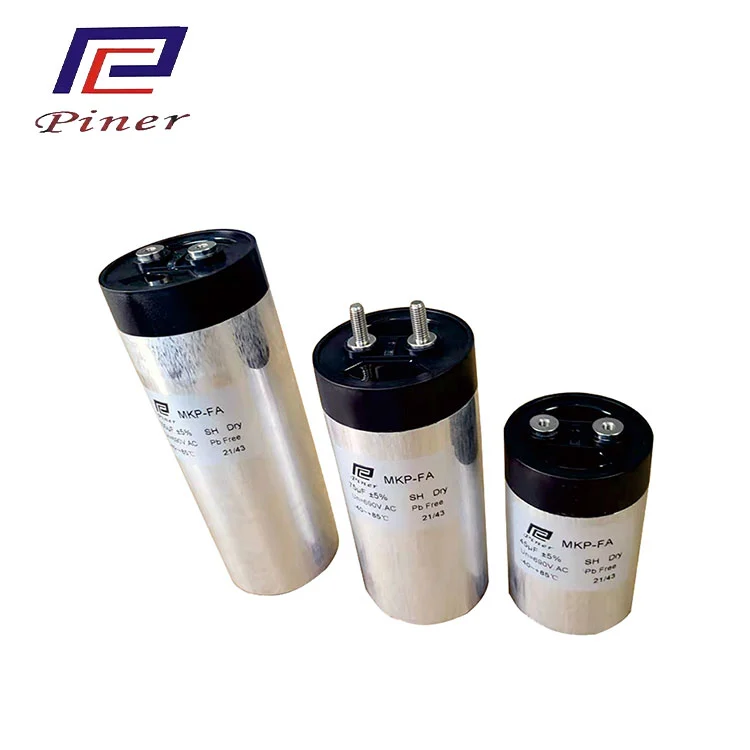

Eingangsfilterung: X/Y-Kondensatoren zur Unterdrückung von Gleichtaktstörungen
Ausgangsgleichrichtung: Dioden mit schneller Wiederherstellung zur Reduzierung von Schaltverlusten
Pufferschaltung: RC-Absorptionsnetzwerk zum Schutz des Schalttransistors
