Unterschiede zwischen Schaltnetzteilen und herkömmlichen Leistungstransformatoren: Prinzipien, Leistung und Anwendungen

Viele Menschen glauben das fälschlicherweiseSchaltnetzteileund herkömmliche Leistungstransformatoren sind gleich, da beide 220 V Wechselstrom in Niederspannungs-Gleichstrom umwandeln. Sie unterscheiden sich jedoch erheblich in Funktionsprinzip, Leistung und Anwendung.

1. Funktionsprinzip

Herkömmlicher Leistungstransformator (lineare Stromversorgung): Er arbeitet direkt mit der Netzfrequenz 50/60 Hz. Die Spannungsumwandlung erfolgt durch elektromagnetische Induktion mithilfe eines Eisenkerns und Kupferwicklungen. Der heruntertransformierte Wechselstrom wird dann gleichgerichtet und gefiltert, um Gleichstrom zu erzeugen.

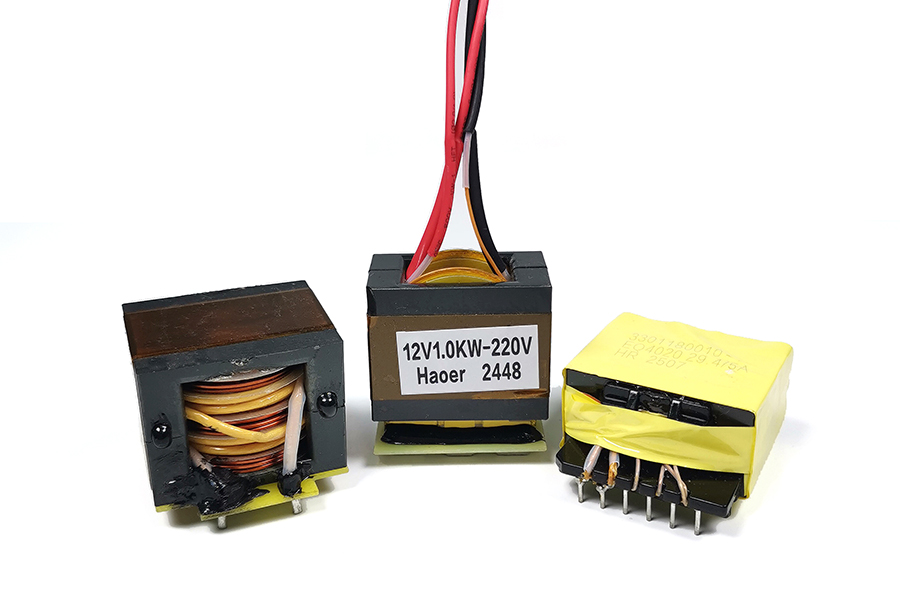

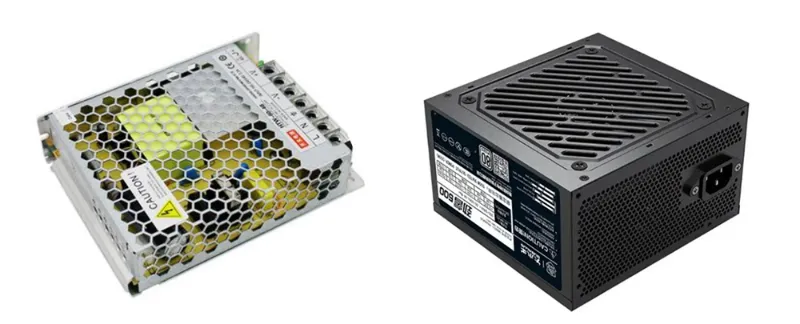

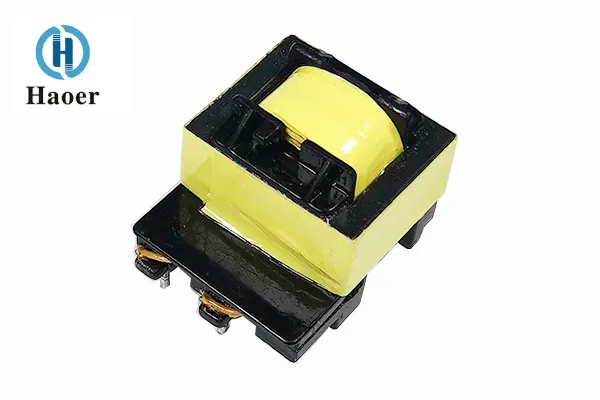

Schaltnetzteil: Es richtet zunächst den Eingangswechselstrom in Gleichstrom um und verwendet dann einen Hochfrequenz-Schalttransistor (zig kHz bis mehrere MHz), um den Gleichstrom in Hochfrequenzimpulse zu zerlegen. Diese Impulse durchlaufen zur Spannungsumwandlung einen Hochfrequenztransformator und werden schließlich gleichgerichtet und gefiltert, um einen stabilen Gleichstrom auszugeben. Durch die hohe Betriebsfrequenz werden Größe und Gewicht des Transformatorkerns erheblich reduziert.

2. Größe und Gewicht

Bei gleicher Ausgangsleistung ist ein herkömmlicher Transformator fünf- bis zehnmal größer und schwerer als ein Schaltnetzteil. Beispielsweise kann ein herkömmlicher 100-VA-Transformator über 500 Gramm wiegen, während ein Schaltnetzteil mit gleicher Leistung typischerweise mehrere zehn Gramm wiegt.

3. Effizienz

Herkömmliche Transformatoren haben einen Wirkungsgrad von 60–80 %, wobei die restliche Energie als Wärme verloren geht. Schaltnetzteile erreichen im Allgemeinen Wirkungsgrade von über 85 %, gut konzipierte Geräte können sogar über 95 % liegen. Somit erzeugen Schaltnetzteile weniger Wärme und sparen mehr Energie.

4. Elektromagnetische Verträglichkeit und Ausgabequalität

Herkömmliche Transformatoren erzeugen kein hochfrequentes Schaltgeräusch. Ihre Ausgangswellenform ist glatt und die elektromagnetische Interferenz (EMI) ist sehr gering. Dadurch eignen sie sich für Anwendungen, die sauberen Strom erfordern, wie z. B. High-Fidelity-Audio und Präzisionsmessgeräte.

Schaltnetzteileerzeugen aufgrund interner Hochfrequenzschaltung etwas EMI und Ausgangswelligkeit. Gute Designs beinhalten Filter und Abschirmung, um Störungen zu kontrollieren, aber minderwertige Geräte können sich nachteilig auf in der Nähe befindliche drahtlose oder Audiogeräte auswirken.

5. Anpassungsfähigkeit der Eingangsspannung

Herkömmliche Transformatoren sind typischerweise für eine einzelne Nenneingangsspannung ausgelegt (z. B. 220 V ±10 %). Der Wechsel zwischen verschiedenen Spannungsstandards (z. B. 110 V vs. 220 V) erfordert den Austausch des Transformators oder die Anpassung der Anzapfungen. Schaltnetzteile nutzen häufig einen großen Eingangsbereich (z. B. 85 V–264 V), was sie universell und anpassungsfähiger macht.

6. Aktuelle Anwendungen und Trends

Die meisten Unterhaltungselektronikprodukte – darunter Telefonladegeräte, Router-Adapter, Laptop-Netzteile, LED-Treiber und Fernseher – verwenden mittlerweile Schaltnetzteile. Herkömmliche Transformatoren kommen nur noch in Nischenanwendungen zum Einsatz, die geringe Interferenzen oder hohe Zuverlässigkeit erfordern (z. B. einige Audiogeräte, Industriesteuerungen und Reparaturen älterer Geräte).

Zusammenfassend:Schaltnetzteilebieten im Vergleich zu herkömmlichen Transformatoren eine höhere Effizienz, Größe, Gewicht und Kosten und sind zur Mainstream-Technologie geworden. Das Verständnis dieser Unterschiede hilft dabei, den Netzteiltyp in einem Gerät richtig zu identifizieren und beim Kauf oder bei der Reparatur fundierte Entscheidungen zu treffen.
