Analyse der Anwendung von Filmkondensatoren in elektromagnetischen Heizgeräten

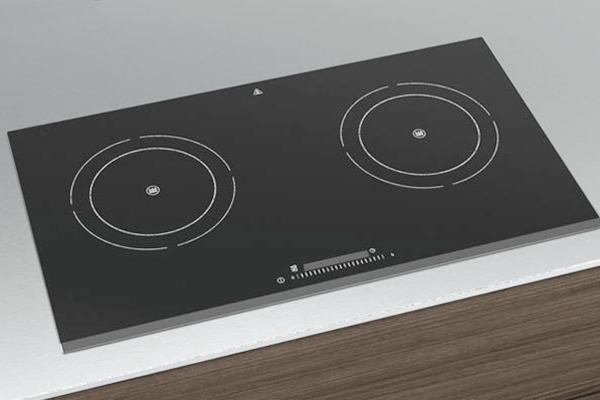

Die Technologie der elektromagnetischen Erwärmung (IH) wird häufig in Haushaltsgeräten und Industrieanlagen eingesetzt, darunter Induktionsherde, IH-Reiskocher, Induktionswarmwasserbereiter, Siegelmaschinen und industrielle Schmelzöfen. Diese Geräte wandeln Wechselstrom oder Gleichstrom über Halbbrücken- oder Vollbrücken-Wechselrichterschaltungen in hochfrequenten Wechselstrom (1 kHz – 1 MHz) um. Der Hochfrequenzstrom erzeugt ein magnetisches Wechselfeld, das in Metallgegenständen Wirbelströme induziert und so Wärme erzeugt.

Filmkondensatoren spielen in IH-Schaltungen eine entscheidende Rolle und erfüllen drei Hauptfunktionen:

1. Eingangs-EMV-Filterung (C1/C2)

Zusammen mit GleichtaktdrosselnFolienkondensatorenbilden Pi-Filter am AC-Eingang. Sie unterdrücken elektromagnetische Störungen, die durch IGBT-Hochgeschwindigkeitsschaltungen entstehen, und schützen die Geräte vor externen Netzstörungen. C1 verwendet typischerweise MKP-X2-Kondensatoren (3 µF – 10 µF, 275 VAC – 300 VAC, Y-Verbindung), während C2 metallisierte MKP-Folienkondensatoren (3 µF – 10 µF, 450 VAC – 500 VAC, Dreieckschaltung) verwendet.

2. DC-Link (C3)

Nach der dreiphasigen Brückengleichrichtung arbeitet C3 mit einer Induktivität zusammen, um den pulsierenden Gleichstrom in einen stabilen Gleichstrom für die Wechselrichterstufe zu glätten. Seine Hauptaufgabe besteht darin, den DC-Link zu unterstützen. Er absorbiert Rippelströme und Oberschwingungsspannungen, die durch das Schalten von IGBTs erzeugt werden, und verhindert so Selbstschwingungen im DC-Bus, die IGBTs beschädigen und die Lebensdauer der Geräte verkürzen könnten.

3. Hochfrequenz-Resonanzkreis

Der Resonanzkondensator (typischerweise 0,1 µF – 0,8 µF, Nennspannung bis zu 1600 V DC) bildet mit der Induktionsspule einen Schwingkreis und erzeugt ein hochfrequentes oszillierendes Magnetfeld, das im Metallwerkstück Wärme erzeugt. Induktionsherde arbeiten normalerweise mit 20 kHz bis 40 kHz und erzeugen ein hohes dv/dt und große pulsierende Ströme durch den Resonanzkondensator.

Warum Folienkondensatoren?

Kondensatoren aus metallisierter Polypropylenfolie werden für IH-Anwendungen bevorzugt, weil:

● Geringe Hochfrequenzverluste – Der niedrige Verlustfaktor gewährleistet eine minimale interne Erwärmung.
● Niedriger ESR und ESL – entscheidend für die Übertragung hoher Welligkeitsströme bei gleichzeitiger Minimierung der Wärmeerzeugung. Fortschrittliche MKP-Kondensatoren können einen ESR unter 15 mΩ erreichen, wodurch das Risiko eines Temperaturanstiegs deutlich reduziert wird.
● Hohe du/dt-Belastbarkeit – Unverzichtbar für Resonanzkreise, die schnellen Spannungsänderungen ausgesetzt sind.
● Hervorragende Selbstheilungseigenschaften – Lokale dielektrische Durchschläge werden ohne katastrophale Ausfälle behoben, was eine lange Lebensdauer gewährleistet.
● Nicht polarisiertes Design – Vereinfacht das Schaltungslayout und nimmt Rückspannungen ohne Beschädigung auf.
● Kompakte Größe mit hoher Leistungsdichte – Ermöglicht schlanke, integrierte Designs für moderne IH-Geräte.

Folienkondensatorensind unverzichtbare Komponenten in elektromagnetischen Heizgeräten und ermöglichen einen zuverlässigen Hochfrequenzbetrieb, eine effiziente Energieumwandlung und eine lange Lebensdauer. Für OEMs und Netzteilhersteller ist die Auswahl von Folienkondensatoren mit geeigneten Spezifikationen – einschließlich Nennspannung, du/dt-Fähigkeit, ESR und thermischer Leistung – von entscheidender Bedeutung, um die Produktzuverlässigkeit und Wettbewerbsfähigkeit auf dem Markt sicherzustellen.
