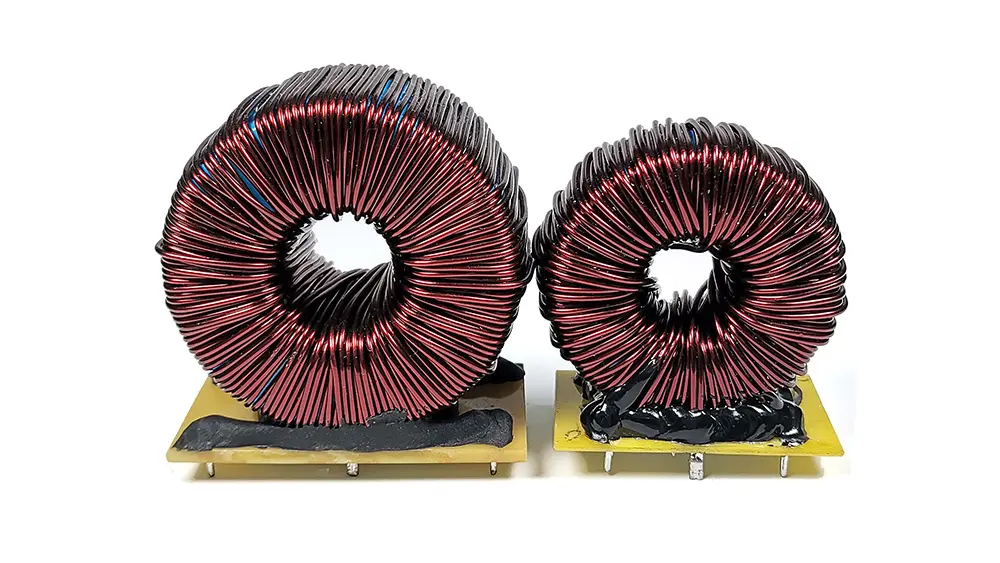

Sendust-Ringkern-Differenzialdrosseln – hoher Strom, geringes Rauschen, ausgezeichnete Gleichstromvorspannung

Ringkerninduktoren von Senduststellen eine Hochleistungslösung für Netzteilentwickler dar, die eine wirksame Unterdrückung von Gegentaktrauschen unter Bedingungen hoher Welligkeitsströme anstreben. Diese Differenzialmodus-Drosseln wurden entwickelt, um ein optimales Gleichgewicht zwischen elektrischer Leistung, thermischer und magnetischer Stabilität und Kosteneffizienz zu bieten. Sie werden häufig in AC-Netzfiltern, DC/DC-Wandler-Ausgangsstufen, Netzfiltern für elektromagnetische Störungen (EMI) und Leistungsfaktorkorrekturschaltungen (PFC) eingesetzt.

Spezifikationen

Betriebsfrequenzbereich: 8 kHz – 1 MHz

Nennstrombereich: 0,05 A – 2000 A

Betriebstemperaturbereich: −40 °C bis +125 °C

Lagertemperaturbereich: −25 °C bis +85 °C

Lagerfeuchtigkeitsbereich: 30 % – 95 % relative Luftfeuchtigkeit

Außendurchmesserbereich: 6 mm – 60 mm

Kernmaterial und wichtige technische Vorteile

● Kern aus Sendust-Legierung (Fe–Si–Al): Gekennzeichnet durch geringen Kernverlust, hohe Sättigungsflussdichte (~1,35 T) und hervorragende Handhabung der Gleichstromvorspannung – was eine stabile Induktivität bei erheblicher Gleichstromüberlagerung ermöglicht.

● Toroidale Geometrie: Bietet einen vollständig geschlossenen Magnetpfad, minimiert Streumagnetfelder und reduziert EMI-Strahlung und -Kopplung erheblich.

● Akustisch leiser Betrieb: Kein wahrnehmbares hörbares Geräusch über den gesamten Betriebsfrequenz- und Lastbereich hinweg, wodurch geräuschempfindliche Anwendungen unterstützt werden.

● Außergewöhnliche DC-Bias-Stabilität: Behält >90 % der Nenninduktivität bei Nennsättigungsstrom bei und gewährleistet so ein vorhersehbares Filterverhalten unter dynamischen Lastbedingungen.

● Breite Stromskalierbarkeit: Deckt Anwendungen von der Signalaufbereitung mit geringem Stromverbrauch (50 mA) bis hin zu industriellen Hochstrom-PFC- und Sammelschienen-integrierten Systemen (2000 A) ab.

Typische Anwendungen

● AC-Leitungsinduktivitäten: Wird in aktiven und passiven PFC-Stufen und Oberwellenminderungsnetzwerken verwendet.

● Ausgangsfilterinduktivitäten: Integriert in Buck-, Boost- und Flyback-Topologien zur Glättung geschalteter DC-Ausgänge.

● EMI-Netzfilter: Werden als Gegentaktdrosseln bei der leitungsgebundenen EMI-Unterdrückung gemäß den Standards CISPR 22/32 und EN 55032 eingesetzt.

● PFC-Drosseln: Speziell optimiert für Boost-PFC-Wandler im Continuous-Conduction-Mode (CCM) und Transition-Mode (TM).
