Sind Sie bei der Entwicklung und Herstellung moderner elektronischer Geräte schon einmal auf Situationen gestoßen, in denen Geräte während des Tests plötzlich einfrieren, es bei der Datenübertragung häufig zu Fehlern kommt oder Audiogeräte ein störendes „Summen“ von sich geben? Diese scheinbar kniffligen Probleme hängen oft mit einer unsichtbaren Bedrohung zusammen: elektromagnetische Interferenzen (EMI).
Um EMI zu bekämpfen, übernimmt eine Komponente die Rolle eines „Gatekeepers“ – der Gleichtaktdrosselfilter. Dieser Artikel hilft Ihnen, die Funktionen dieser Schlüsselkomponente zu verstehen und praktische Erkenntnisse zu vermitteln.

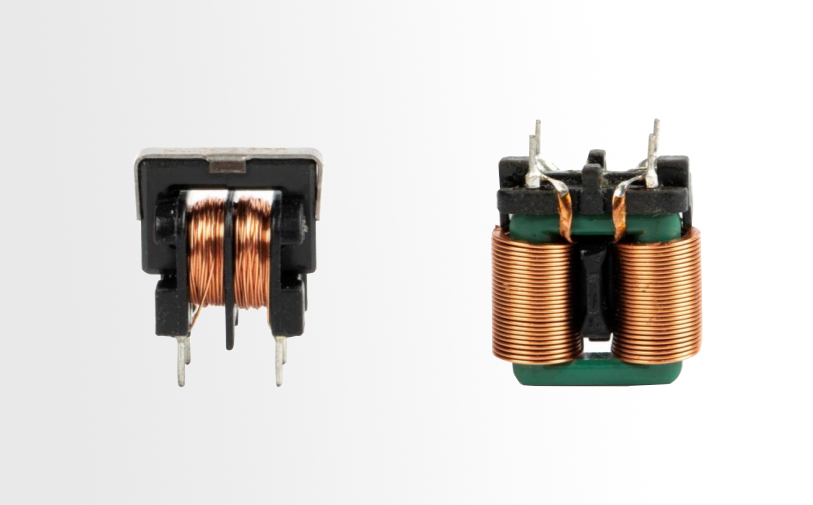

Eine Gleichtaktdrossel hat einen relativ einfachen Aufbau: Zwei Wicklungen mit entgegengesetzter Richtung und gleicher Windungszahl sind auf einen geschlossenen Magnetkern gewickelt. Im Wesentlichen fungiert es als Kontrollpunkt speziell für „schlechte Signale“ in der Schaltung.
1. Gleichtakt vs. Differenzmodus – Die Ziele des Filters verstehen
Um die Rolle einer Gleichtaktdrossel zu verstehen, müssen wir zunächst zwei Arten von Rauschen in einem Schaltkreis unterscheiden:
● Differenzialmodus-Störung – Tritt zwischen den beiden Signalleitungen auf (z. B. Phase und Neutralleiter einer Stromversorgung). Die Rauschströme fließen in entgegengesetzte Richtungen und werden typischerweise durch interne Welligkeit im Schaltkreis verursacht.
● Gleichtaktstörung – Tritt auf beiden Leitungen relativ zur Erde auf. Die Störströme fließen in die gleiche Richtung und werden normalerweise durch externe elektromagnetische Strahlung oder Erdungsschleifenprobleme verursacht.
Wenn wir eine Rennstrecke mit einer Autobahn vergleichen, ist die Differenzialmodusstörung wie ein Auto, das in die falsche Richtung fährt – relativ einfach zu handhaben. Gleichtaktstörungen sind jedoch so, als würde die gesamte Straße vibrieren – sie sind zerstörerischer.
Die Magie liegt in der Aufhebung und Verstärkung des magnetischen Flusses.
1. Transparent für gewünschte Signale (Differentialmodusstrom): Wenn normaler Strom durch die beiden Wicklungen fließt (eine rein, eine raus), sind die im Kern erzeugten magnetischen Flüsse entgegengesetzt und heben sich gegenseitig auf. Daher stellt die Drossel für normale Signale eine sehr niedrige Impedanz dar, die mit geringer Dämpfung durchgelassen werden.
2. Blockiert Störungen (Gleichtaktstrom) stark: Wenn Gleichtaktstörungen auftreten, fließen die Ströme in beiden Wicklungen in die gleiche Richtung und erzeugen Flüsse, die ebenfalls in die gleiche Richtung fließen. Die Flüsse addieren sich, wodurch die Induktivität dramatisch ansteigt. Die Drossel stellt dann eine sehr hohe Impedanz für das Rauschen dar und absorbiert oder blockiert es wirksam.
Im heutigen digitalen Zeitalter sind Gleichtaktdrosseln überall dort, wo es um Hochgeschwindigkeitssignale geht, von der USB-Kommunikation und der hochauflösenden HDMI-Übertragung bis zur CAN-Bus-Automobilelektronik unverzichtbar. Zu ihren spezifischen Rollen gehören:
1. Verbesserung der Signalqualität – In Schnittstellen wie USB, Typ C und HDMI filtern sie hochfrequentes Gleichtaktrauschen effektiv heraus, stellen so die Datenintegrität sicher und reduzieren die Fehlerraten.
2. Unterdrückung von EMV-Strahlung – Unterstützung von Produkten beim Bestehen von EMV-Tests (elektromagnetische Verträglichkeit). Viele Produkte bestehen bei der Zertifizierung die Strahlungsemissionstests nicht, und das Hinzufügen einer geeigneten Gleichtaktdrossel löst das Problem oft.
3. Schaltkreise schützen – Verhindern, dass externe elektrostatische Entladungen oder hochfrequente Geräusche in die Geräte eindringen und Chips beschädigen oder Systemabstürze verursachen.
Guangdong Haoer Electronics Co., Ltd. bietet nicht nur Standard-Induktorkomponenten, sondern ist auch bestrebt, komplette EMV-Lösungen anzubieten. Wenn Sie Probleme mit Gerätestörungen, unzureichender Filterung oder Platzmangel haben, kontaktieren Sie uns bitte für individuelle Muster und technischen Support.
-
