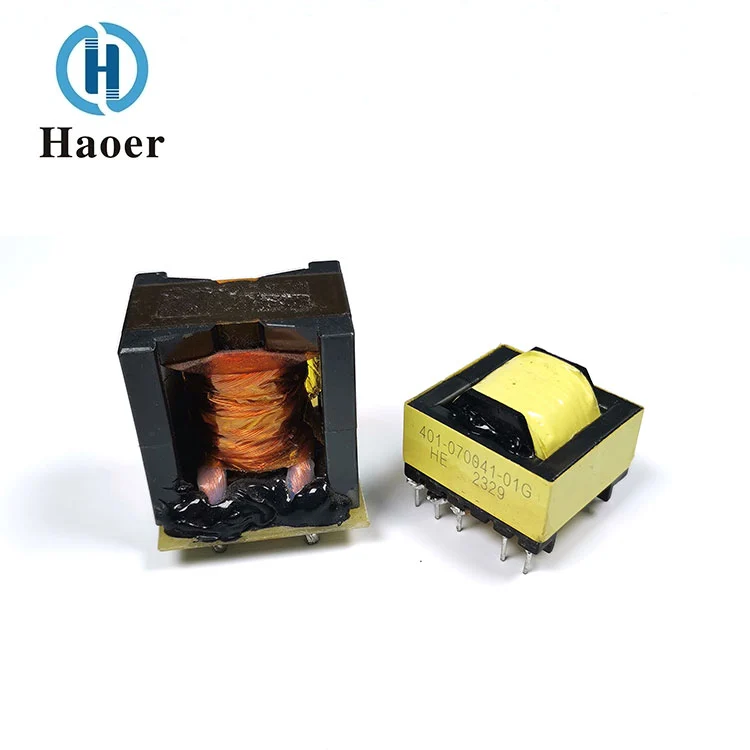

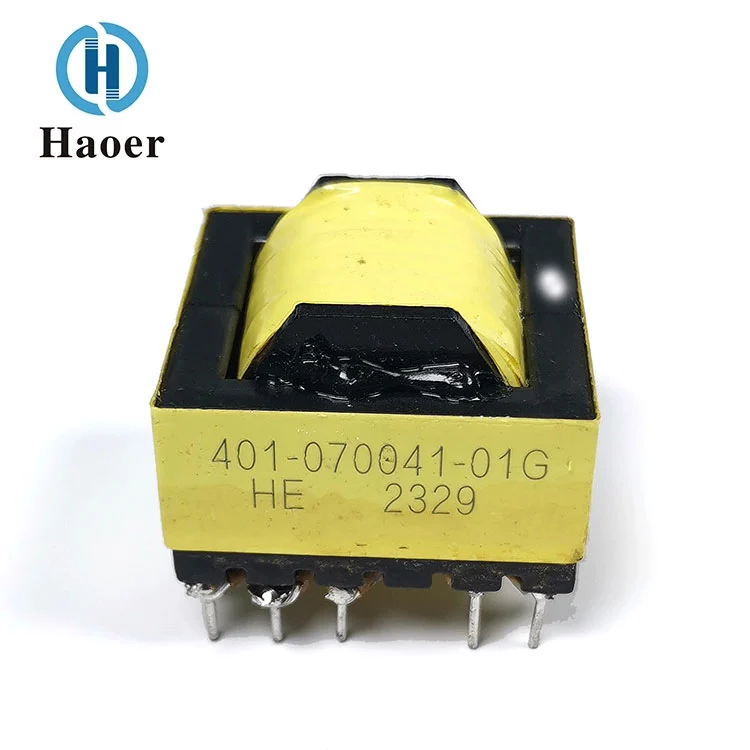

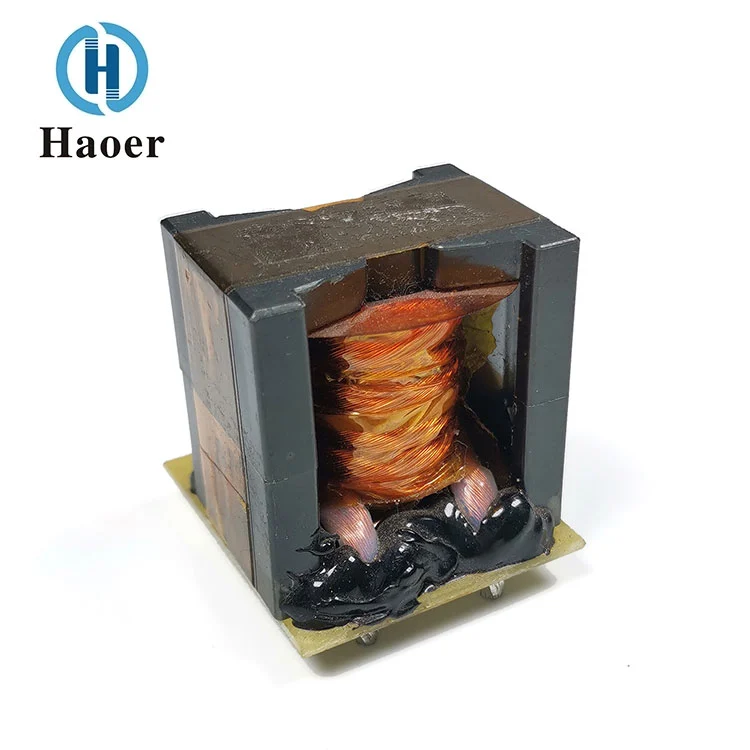

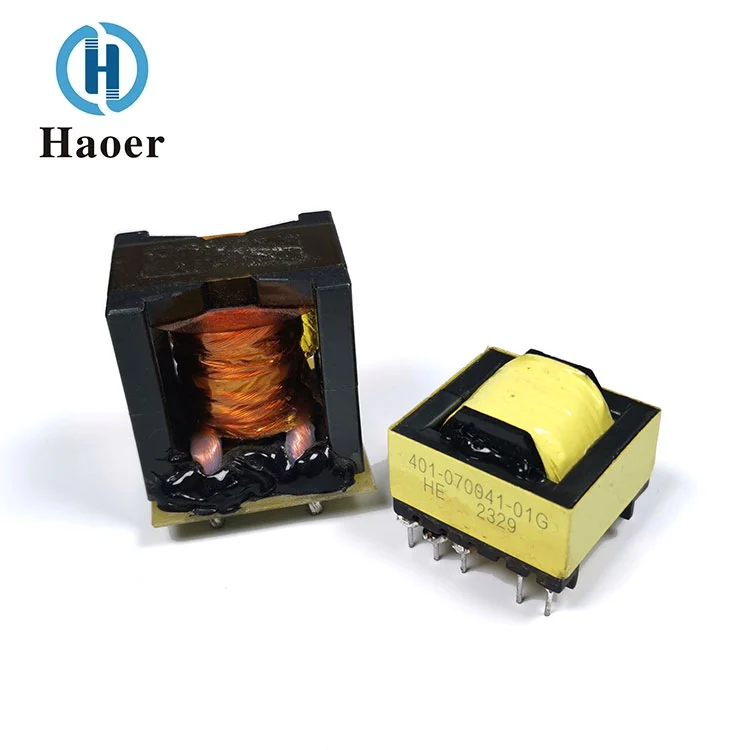

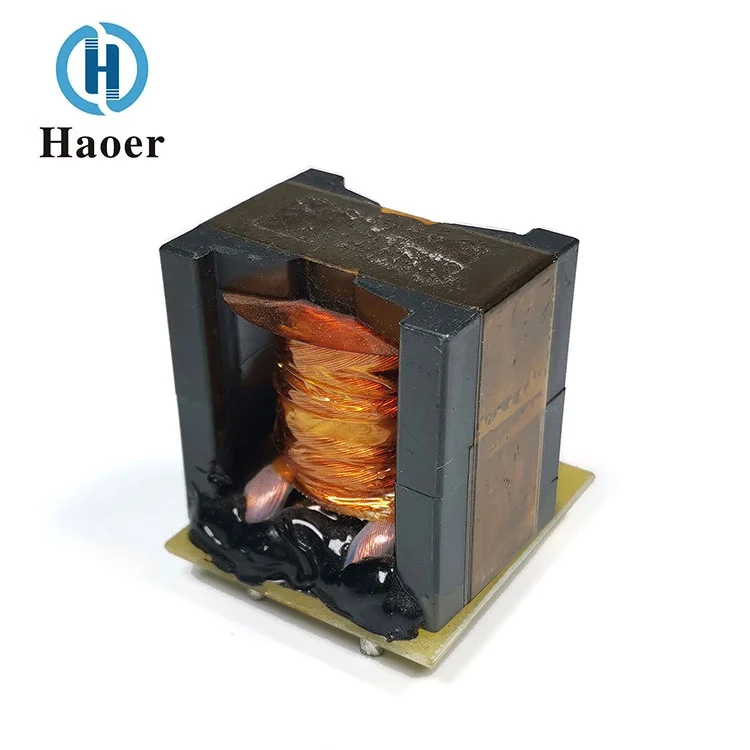

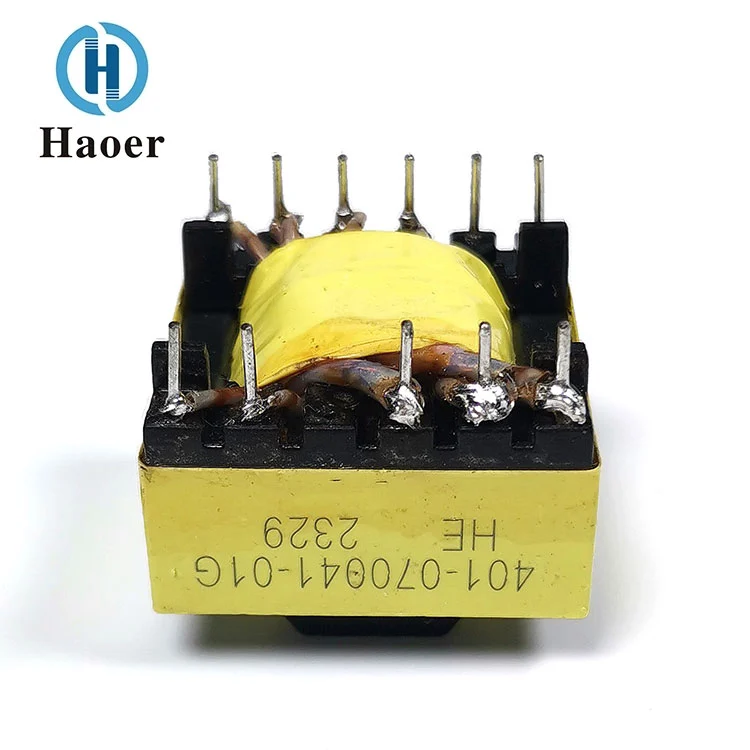

Bei der Entwicklung des PC-Netzteil-Hochfrequenztransformators konzentrierte sich der Hersteller von Haoer auf hohe Leistungsdichte, geringen Temperaturanstieg und langfristige Zuverlässigkeit. Durch strikte elektrische Isolierung und Optimierung der Wärmeableitung gewährleistet es die kontinuierliche, stabile und reine Stromversorgung für Kernhardware wie CPUs und Grafikkarten und ist eine Schlüsselkomponente zur Erreichung der Ziele effizienter, leiser und miniaturisierter PC-Netzteile.
1. Der Magnetkern von Transformatoren der ER-Serie hat normalerweise eine E-förmige oder ähnliche E-förmige Struktur mit einer kreisförmigen Mittelsäule. Diese Form sorgt für eine gute Kopplungsposition, erleichtert das Wickeln und vergrößert die Wickelfläche, was für die Entwicklung von Transformatoren mit hoher Leistung und geringer Streuinduktivität von Vorteil ist.
2. Das Skelett einiger Transformatoren der ER-Serie ist mit mehreren Anschlüssen ausgestattet, was den Entwurf von Transformatoren mit mehreren Ausgängen erleichtert und die Anforderungen verschiedener Schaltkreise für mehrere Ausgangsspannungen und -ströme erfüllen kann.
3. Leistungsmerkmale der Transformatoren der ER-Serie: geringer Verlust, hohe Ausgangsleistung, breite Betriebsfrequenz, geringer Temperaturanstieg, stabile Leistung.
4. Der Anwendungsbereich der Transformatoren der ER-Serie liegt in Schaltnetzteilen, Kommunikationsgeräten, Unterhaltungselektronik und Industriegeräten.
Die Merkmale sind einfaches Aufziehen, hoher Wirkungsgrad, große Leistung und hohe Zuverlässigkeit.
ER28/ER35/ER39/ER40/ER42/ER49
Wird auf AC/DC-Wandler, PC-Netzteile, LLC-Netzteile, Kommunikationsnetzteile usw. angewendet.
| TEIL NR. | ANSCHLUSSPINS | Abmessungen in mm (Zoll) | TYP | |||||
| A | B | C±0,5 | D±0,5 | E | F | |||
| ER-25,5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
