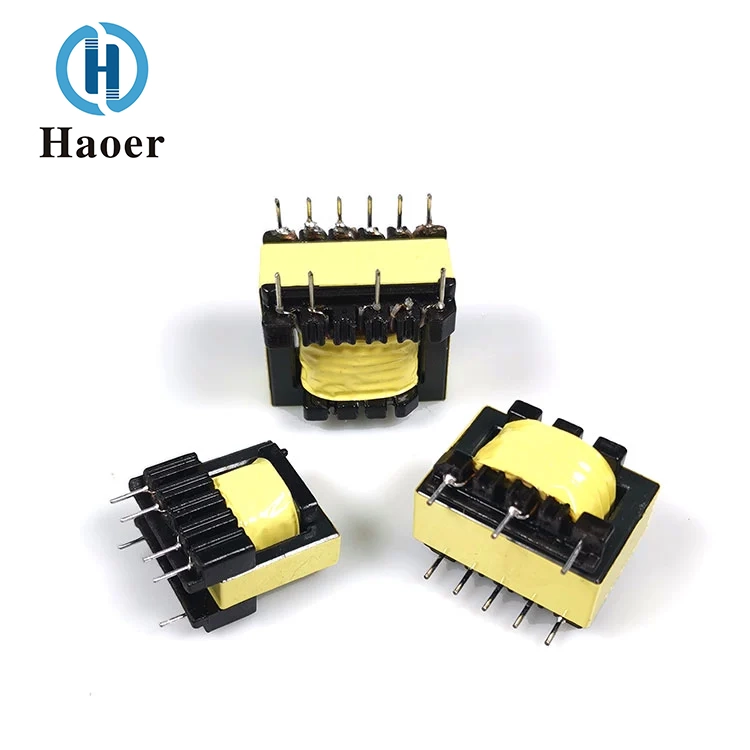

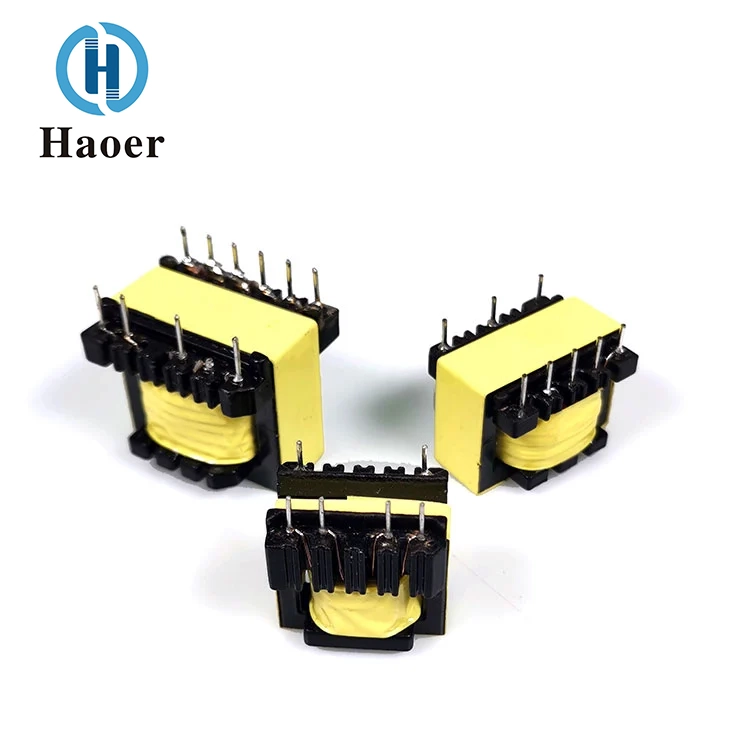

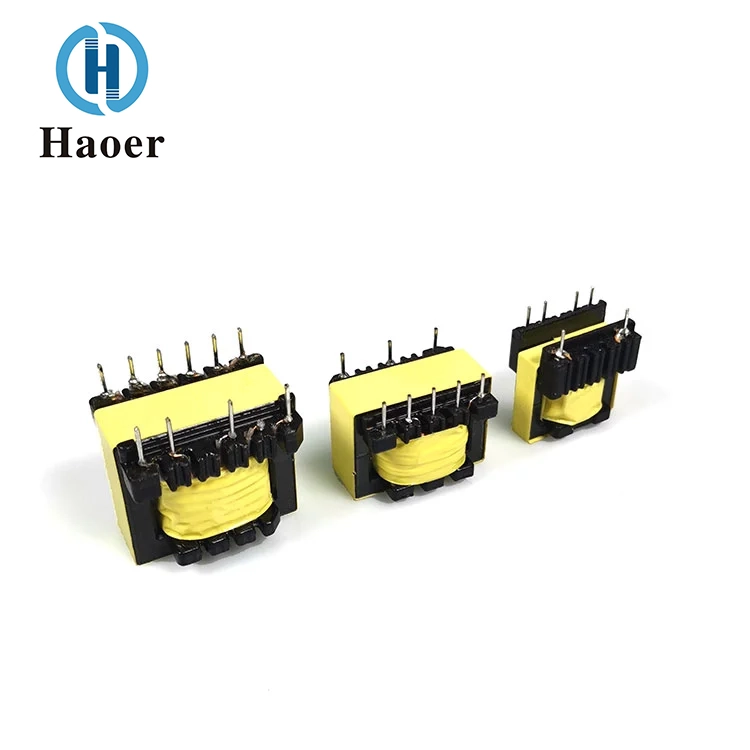

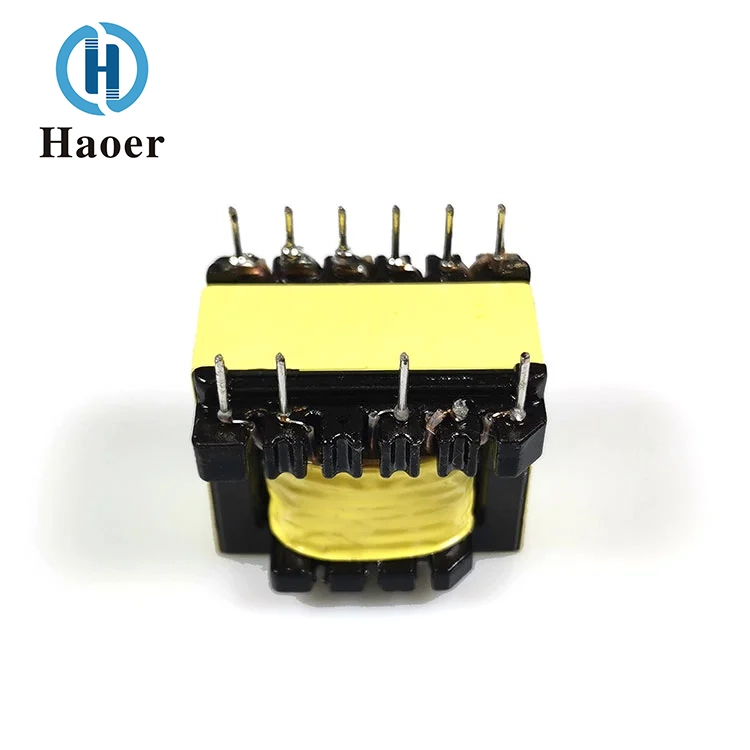

Der Gooder EE-Steuerplatinen-Hochfrequenztransformator für kleine Haushaltsgeräte übernimmt die Magnetkernstruktur vom Typ EE und ist speziell für verschiedene Steuerkreise kleiner Haushaltsgeräte wie Mikrowellenherde, Reiskocher und Induktionsherde konzipiert. Die Ausgangsleistung kann je nach Kundenwunsch angepasst werden und die Arbeitsfrequenz reicht von 20 kHz bis 500 kHz. Es zeichnet sich durch einen hohen Wirkungsgrad, geringe Verluste und einen geringen Temperaturanstieg aus und ermöglicht eine stabile und zuverlässige Spannungsumwandlung und Stromübertragung. Das mehrschichtige Wicklungsdesign reduziert effektiv Streuinduktivität und elektromagnetische Störungen und erfüllt gleichzeitig die Anforderungen an geringe Größe und geringes Gewicht, wodurch es einfach in kompakte Steuerplatinen integriert werden kann. Es hat eine strenge elektrische Leistungs- und Sicherheitszertifizierung bestanden und gewährleistet so Sicherheit und Haltbarkeit im Langzeitbetrieb. Es ist eine der Kernkomponenten für kleine Haushaltsgeräte, um eine effiziente Energieeinsparung und einen stabilen Betrieb zu erreichen.
| 1. Betriebsfrequenz: | 20 kHz - 500 kHz |
| 2. Ausgangsleistung: | 0,5 bis 1000 Watt |
| 3. Betriebstemperatur: | -40°C bis +125°C |
| 4. Lagertemperatur: | -25°C bis +85°C |
| 5. Lagerfeuchtigkeit: | 30 % – 95 % |
Der Hochfrequenztransformator EE Control Board für kleine Haushaltsgeräte weist hervorragende und umfassende technische Indikatoren sowohl hinsichtlich der elektrischen Leistung als auch der Umweltanpassungsfähigkeit auf. Seine Kernbetriebsfrequenz reicht von 20 kHz bis 500 kHz, wodurch es sich flexibel an verschiedene Anwendungsszenarien anpassen lässt, von einfachen Schaltnetzteilen bis hin zu hochwertigen Präzisionselektronikgeräten, während gleichzeitig die Leistungsumwandlungseffizienz verbessert und die Leistungsdichte effektiv optimiert wird.
In Bezug auf die Leistungsabgabekapazität ist die Produktpalette komplett und reicht von 0,5 W bis 1000 W Ausgangsleistung. Sie bietet stabile und zuverlässige Energieumwandlungslösungen für verschiedene Geräte, von Miniatur-Verbraucherelektronik bis hin zu Leistungsmodulen in Industriequalität.
Das Produkt verfügt über einen ausgezeichneten Betriebstemperaturbereich (-40℃ ~ +125℃) und gewährleistet so einen stabilen Betrieb auch in extrem kalten oder heißen, rauen Umgebungen bei extrem hoher Zuverlässigkeit. Die erforderliche Lagertemperatur beträgt -25℃ bis +85℃ und die Lagerfeuchtigkeitsumgebung beträgt 30 % bis 95 %. Dadurch wird sichergestellt, dass der interne Magnetkern und die Spulenstruktur des Produkts während der Lagerung und des Transports von Temperatur- und Feuchtigkeitsschwankungen unbeeinflusst bleiben und so langfristig eine gleichbleibende Leistung und Sicherheit gewährleistet bleibt.
| TEIL NR. | ANSCHLUSSPINS | Abmessungenin mm(Zoll)(mm) | TYP | |||||
| Seriennummer | Anzahl der Nadeln | A | B | C±0,5 | D±0,5 | E±0,5 | F | |
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| AAL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| AAL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| AAL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Hinweis: HORIZONTALER TYP „H“ (Schlafzimmertyp) VERTIKALER TYP „V“ (vertikaler Typ) |
||||||||
Anwendungsbereich:Sie werden häufig in kleinen Haushaltsgeräten, Bedienfeldern, Energiesparlampen, Notebooks, PC-Netzteilen, Fernsehern, LCD-Monitoren, Schaltnetzteilen, programmgesteuerten Schaltern, Netzwerkgeräten, DVDs, Automobilelektronik,
Wir bieten eine komplette Produktlösung
Wir werden unser Bestes tun, um Lösungen, Reparaturen und Wartung für Ihr Produkt bereitzustellen. Wir werden von vielen Kunden bevorzugt, weil unsere Erfahrung und unser Wissen selbstverständlich sind
* Wir haben jetzt einen 24-Stunden-Kundendienst
* Bieten Sie technische Fernberatung
* Kontinuierliche Nachverfolgung Ihres Produkts

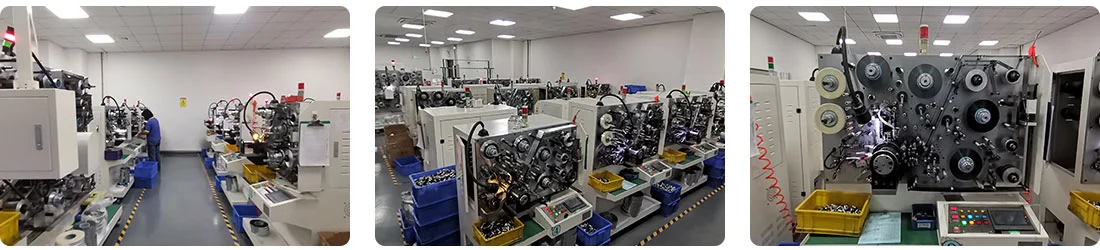

Guangdong Haoer Electronics Co., Ltd. wurde in gegründet und ist ein professioneller Hersteller von Hochfrequenztransformatoren, Filtergeräten, Induktivitäten und anderen magnetischen Komponenten. Die Produkte des Unternehmens werden häufig in den Bereichen Beleuchtung, Haushaltsgeräte, Photovoltaik, USV, Automobilelektronik, Netzwerkkommunikationsgeräte, Computerperipheriegeräte und verschiedene Schaltnetzteile sowie in anderen Bereichen eingesetzt.
Kleiner Bär, Delmar, Meishel, Dongling Weiyou, Yaxuel, Lianrui, Jiewei, Yingke, Yu Long, Tuohao
Frage: Sind Sie ein Produktionsbetrieb oder ein Handelsunternehmen?
Antwort: Wir sind ein Hersteller mit eigener Fabrik und bieten auch Lieferkettendienstleistungen aus einer Hand.
Frage: Bieten Sie ODM- und OEM-Dienste an?
Antwort: Ja, sowohl ODM als auch OEM sind willkommen.
Frage: Was sind Ihre Hauptprodukte?
Antwort: Zu unseren Hauptprodukten gehören: Hochfrequenztransformatorserien und Induktorserien.
Frage: Wie stellen Sie Produktqualität und Kundendienst sicher?
Antwort: Wir bieten eine 12-monatige Qualitätsgarantie und verfügen über ein Kundendienstteam, das sich umgehend um Kundenprobleme kümmert.
