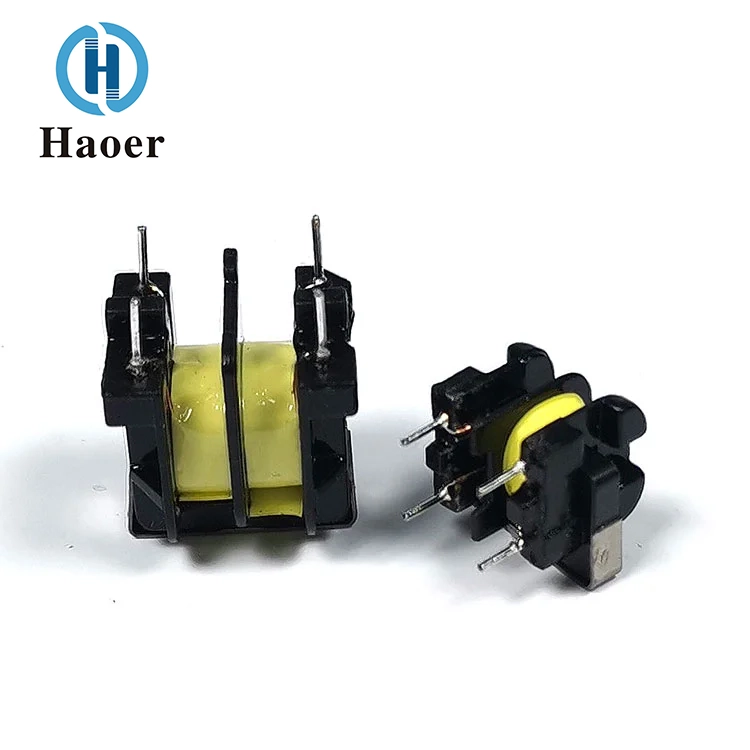

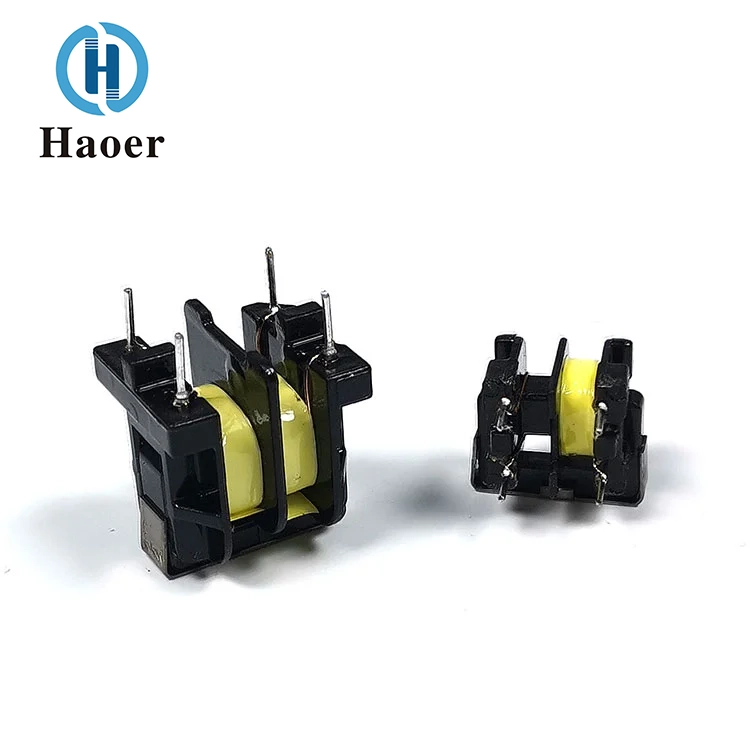

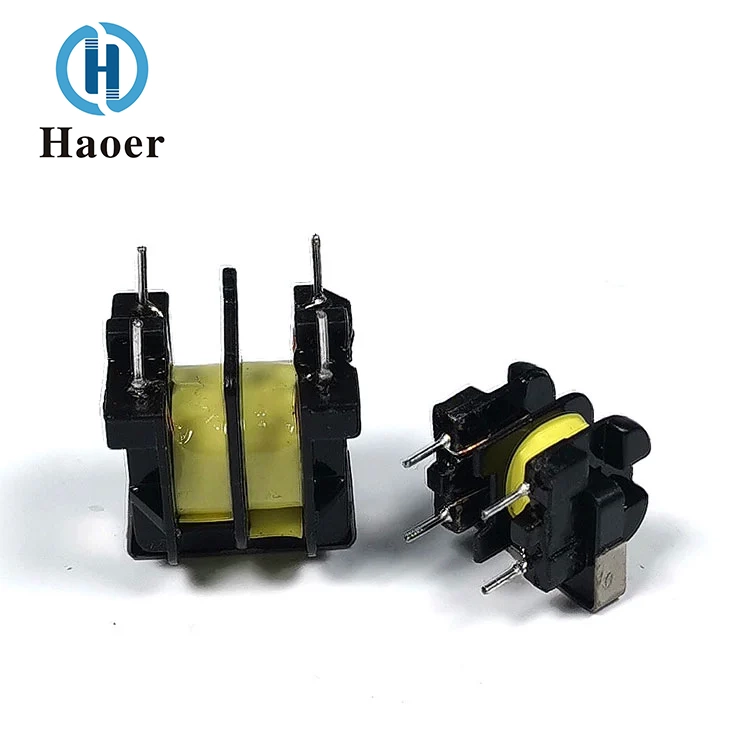

UU-Stromwandlerfilter

Hauptmerkmale und Hauptvorteile

Integriertes Design:

Der von Haoer Factory hergestellte UU-Stromtransformatorfilter integriert Stromerkennungs- und EMI-Filterfunktionen in einer einzigen Komponente, vereinfacht das Schaltungsdesign, reduziert den Platzbedarf auf der Leiterplatte, senkt die Systemkosten und verbessert die Geräteintegration.

Hochpräzise Stromerkennung:

Das U-förmige geschlossene Magnetkreisdesign gewährleistet eine hohe magnetische Kopplungseffizienz mit einem Fehler des Stromverhältnisses ≤ ±1 %, gute Linearität und kann Ströme im Bereich von 0,1 A bis 100 A genau erfassen und erfüllt damit die Anforderungen industrieller Messungen.

Leistungsstarke Gleichtakt-Störunterdrückung:

Der Ferritkern in Kombination mit symmetrischen Wicklungen stellt eine hohe Impedanz gegenüber Gleichtaktstörungen dar und dämpft effektiv Leistungsrauschen, elektromagnetische Strahlung und andere Störsignale, sodass das Gerät EMV-Zertifizierungen wie CE, FCC und CQC besteht.

Breitbandanpassungsfähigkeit:

Der Arbeitsfrequenzbereich des UU-Stromwandlerfilters reicht von 50 Hz bis 100 MHz und sorgt so für ein ausgewogenes Verhältnis zwischen der Erkennung industrieller Frequenzströme und der Unterdrückung hochfrequenter Störungen. Es eignet sich für eine Vielzahl von Anwendungen wie Schaltnetzteile, Frequenzumrichter und Photovoltaik-Wechselrichter.

Hohe Zuverlässigkeit und Stabilität:

Das geschlossene Magnetkreisdesign reduziert die magnetische Streuung, die Metallklammern erhöhen die mechanische Festigkeit, die Wicklung ist eng mit dem Magnetkern verbunden, ohne dass die Gefahr einer Lockerung besteht. Der Betriebstemperaturbereich beträgt -40℃ bis +125℃ und erfüllt damit die Anforderungen von Industrie- und Automobilumgebungen.

Erhebliche Wirtschaftlichkeit:

Im Vergleich zur separaten Verwendung von Stromtransformatoren und Gleichtaktinduktivitäten reduziert das integrierte Design die Beschaffungs- und Installationskosten, erhöht die Produktionseffizienz und eignet sich für Großserienanwendungen.

Spezifikation und Modell:

UU9,8 / UU10,5 / UU15,7 / UU16

Der U-förmige geschlossene Magnetkern besteht aus zwei symmetrischen U-förmigen Mangan-Zink-Ferrit-/Nickel-Zink-Ferrit-Magnetkernen, die miteinander verbunden sind. Es bildet mit dem Rahmen einen geschlossenen Magnetkreis. Es verfügt über eine hohe magnetische Permeabilität und einen geringen magnetischen Widerstand, wodurch das Magnetfeld konzentriert und die magnetische Streuung verringert werden kann.

Die Doppelwicklungsstruktur besteht aus der Hauptwicklung (Primärseite) und der Hilfswicklung (Sekundärseite): Die Hauptwicklung hat weniger Windungen und einen dickeren Drahtdurchmesser und ist in Reihe mit dem Messkreis verbunden; Die Hilfswicklung hat mehr Windungen und einen dünneren Drahtdurchmesser und dient der Signalausgabe und Filterung. Die beiden Wicklungen sind symmetrisch auf den Rahmen gewickelt, um Gleichtaktunterdrückung und Stromerkennungsgenauigkeit zu gewährleisten.

Der UU-Stromwandlerfilter hat sich mit seinem integrierten Design, seiner hochpräzisen Erkennung und seinen leistungsstarken Filterfunktionen zur idealen Wahl für die Stromüberwachung und das EMV-Management in modernen elektronischen Geräten entwickelt. Es vereint Praktikabilität, Wirtschaftlichkeit und Zuverlässigkeit und wird häufig in Gleichtaktfilterinduktivitäten, Antriebstransformatoren, Stromtransformatoren usw. verwendet.

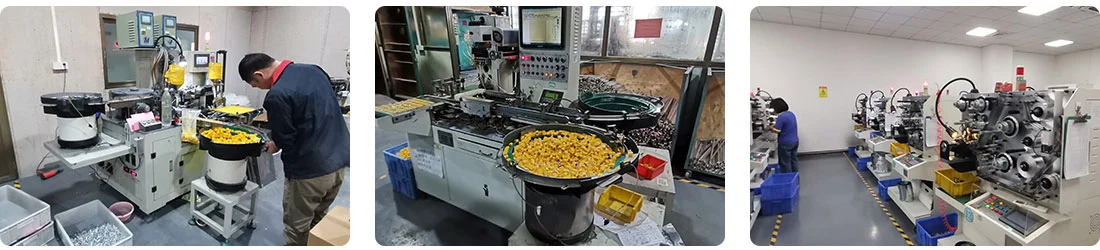

Unternehmensstärke

Guangdong Haoer Electronics Co., Ltd., ein spezialisierter Hersteller von magnetischen Präzisionskomponenten mit industriellen Aktivitäten seit 2008, konzentriert sich auf die Produktion von Hochfrequenztransformatoren, Filtern und Induktivitäten. Diese Komponenten sind für fortschrittliche Anwendungen in den Bereichen Beleuchtung, Haushaltsgeräte, Photovoltaik, USV, Automobilelektronik und Netzwerkkommunikation unerlässlich.

Die Produktionskapazität des Unternehmens ist bemerkenswert: mehrere Produktionsstandorte in Foshan, über 1.000 Mitarbeiter und eine Jahresproduktion von über 100 Millionen Einheiten. Um die Produktzuverlässigkeit zu gewährleisten, hat Haoer in die Infrastruktur für automatisierte Fertigung und Präzisionstests investiert und verfügt über Zertifizierungen wie CQC, UL, ISO 9000 und TS 16949.

Haoer Electronics hält an den Grundsätzen Innovation, Qualitätsführerschaft und gemeinschaftliches Wachstum fest und verbessert weiterhin seine technische Kompetenz, um den dynamischen Anforderungen des globalen Elektronikmarktes gerecht zu werden.
