Drosselspule mit Eisenpulverkern, Differentialinduktor

1.Kernmaterial‌: Der vom Zulieferer Haoer Electronics hergestellte Differentialinduktor mit China-Choke-Spuleneisenpulverkern besteht aus einer „Eisenpulverlegierung“ mit verteilten Luftspalten und sorgt für kontrollierte Permeabilität und reduzierte Kernverluste im Hochfrequenzbetrieb. Dieses Design mildert den Induktivitätsabfall bei hohen Strömen aufgrund der variablen Permeabilitätseigenschaften‌.

2. Spulenkonstruktion‌: Präzisionsgewickelter Kupfer- oder Aluminiumdraht mit mehrschichtiger Isolierung, der Wirbelstromverluste minimiert und eine stabile Induktivität bei unterschiedlichen Lastbedingungen gewährleistet.

3.Verkapselung‌: Flammhemmendes Epoxidharz oder ungeschirmte/offene Verpackung (UL94 V-0-konform), die Wärmeableitung und mechanische Haltbarkeit für Industrieumgebungen ausgleicht.

4.Anschlüsse‌: Axiale Leitungen oder radiale Montageoptionen (z. B. Faston-/Schraubklemmen) für die flexible Integration in Hochstromkreise‌.

Spezifikationen: Außendurchmesser von 6 mm bis 60 mm

Anwendungsbereich

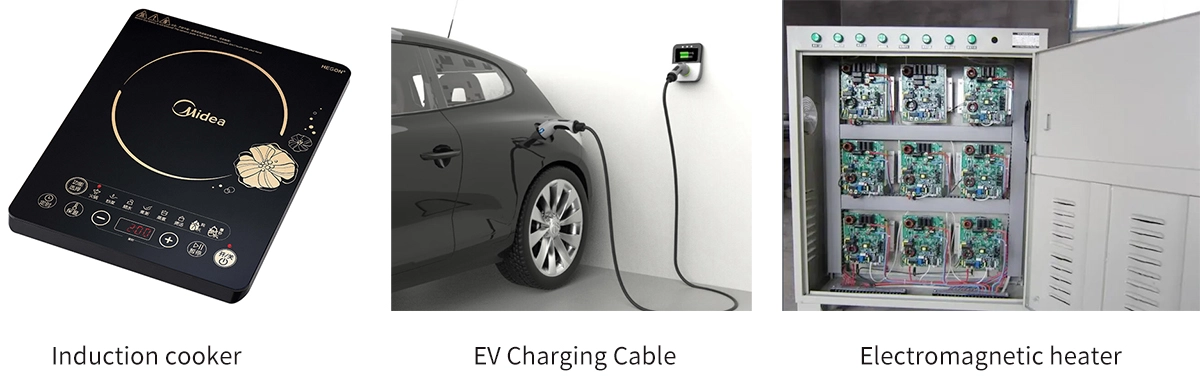

Induktionskochfelder, Autoladegeräte, Induktionsheizgeräte usw

Unternehmensstärke

Guangdong Haier Electronics Co., Ltd. verfügt über mehrere Produktionsstandorte an Orten wie Foshan (Provinz Guangdong) und Tingxian (Provinz Guangxi). Die gesamte Fabrikfläche beträgt mehr als 10.000 Quadratmeter und die Zahl der Mitarbeiter liegt bei über 1.000. Das Unternehmen verfügt über eine starke Produktionskapazität von über 100 Millionen Transformatoren, Filtern und Induktoren pro Jahr. Das Unternehmen verfügt über erfahrene Mitarbeiter und ein professionelles und effizientes Managementteam, das sicherstellt, dass jede Verbindung von der Forschung und Entwicklung bis zur Produktion hohen Standards entspricht. Haier Electronics hält sich stets an die Grundsätze „technologische Innovation, Qualitätspriorität, Service an erster Stelle und Win-Win-Kooperation“ und vertieft seinen Fokus kontinuierlich auf den Bereich magnetischer Komponenten, um zu wachsen und ein Benchmark-Unternehmen in der Branche zu werden.

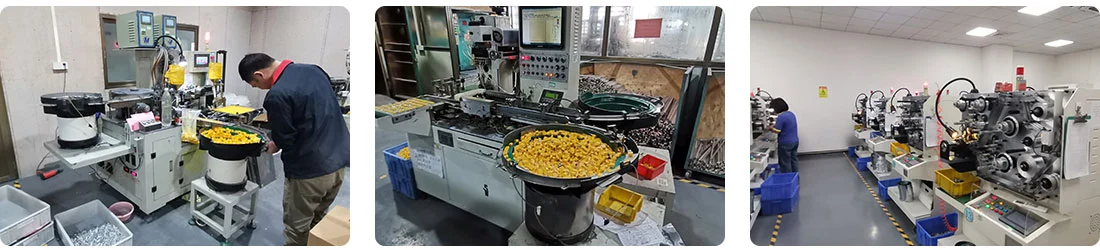

Die Ausrüstung, über die wir verfügen: Automatische Gleichtaktinduktor-Wickelmaschine (Magnetring), einachsige automatische Wickelmaschine (mit Hülse), automatische Wickelmaschine, automatisierte integrierte Nachbearbeitungsmaschine, Laserbeschriftungsmaschine

Die „Induktorspule“ wird in folgenden Branchen eingesetzt: neue Energie und Energiespeicherung, Automobilelektronik und Elektrifizierung, industrielle Automatisierung und Stromversorgung, Informations- und Kommunikationstechnologie, Unterhaltungselektronik und Haushaltsgeräte; Zu seinen Einsatzorten gehören: die Energiespeicher- und Ausgangsfilterungspositionen von DC-DC-Schaltungen, die Gleichtakt-/Differentialmodus-Drosselspulenpositionen am Leistungseingangsende, die Sende- und Empfangsspulen von drahtlosen Ladegeräten sowie das Anpassungsnetzwerk und die Vorspannungsschaltung von HF-Leistungsverstärkern; Seine Anwendung unter Arbeitsbedingungen umfasst: hoher Strom, starkes Magnetfeld und hohe Temperatur.

Zertifikat

Produkteinführung

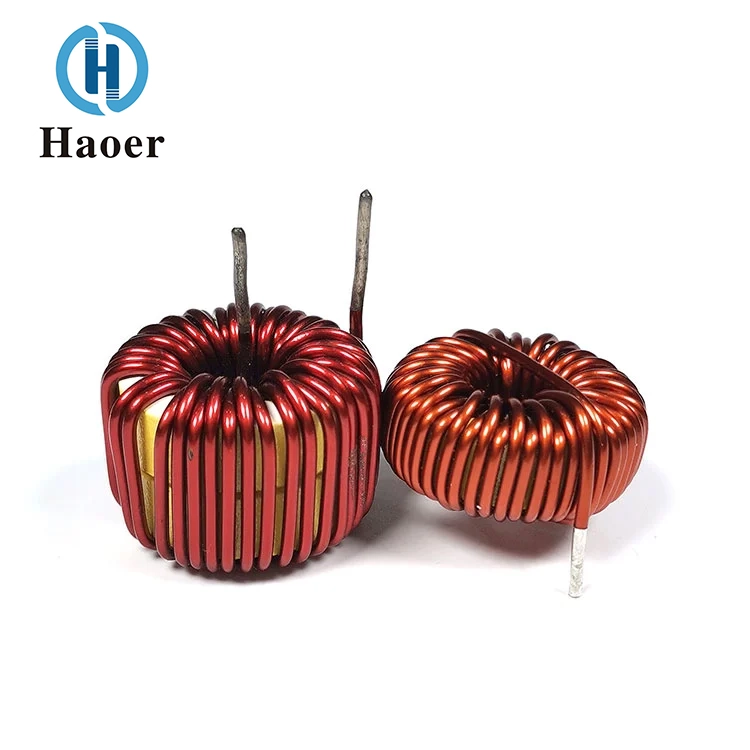

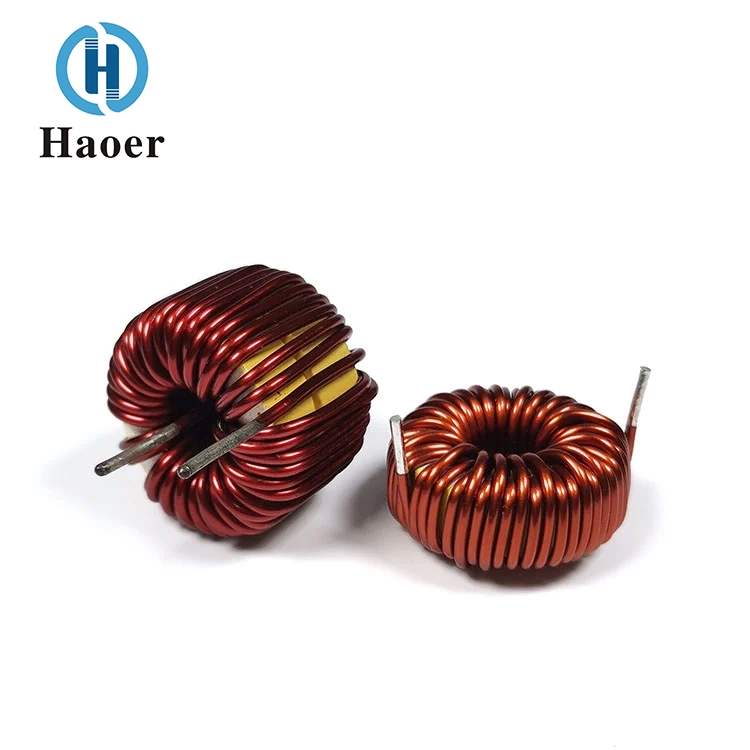

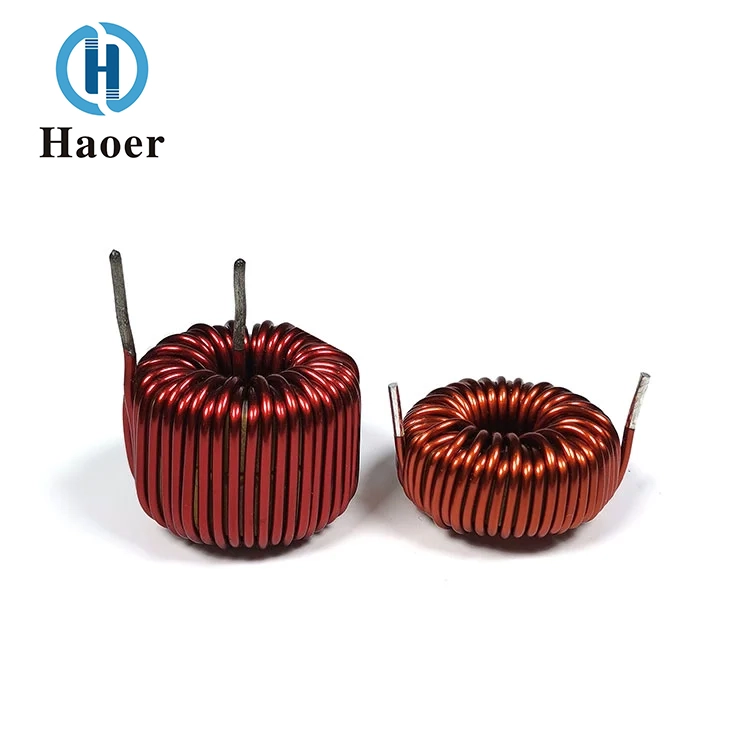

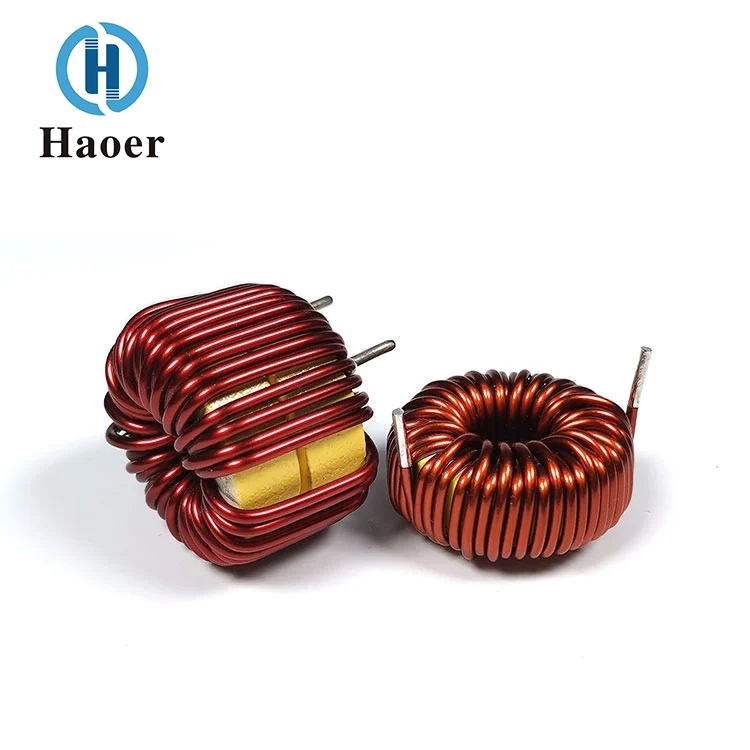

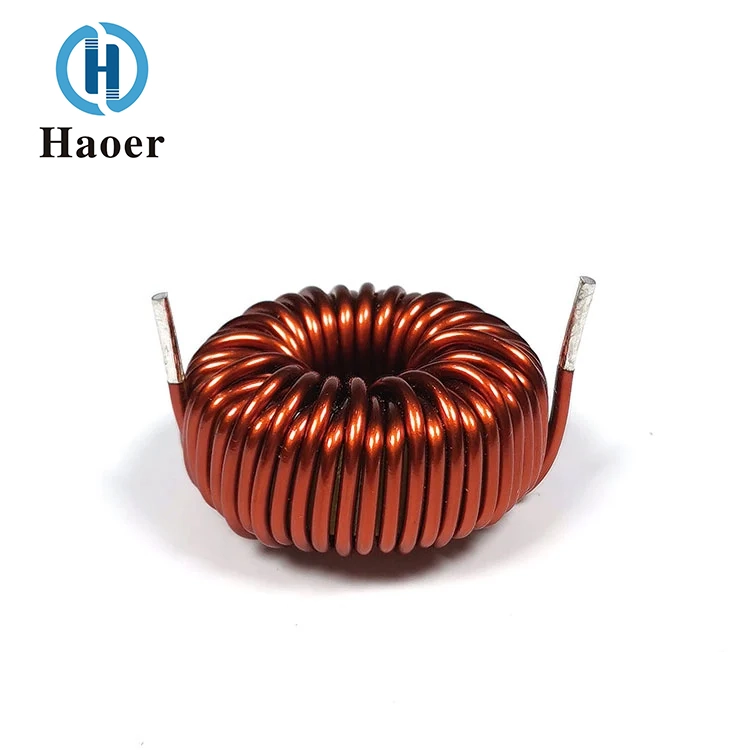

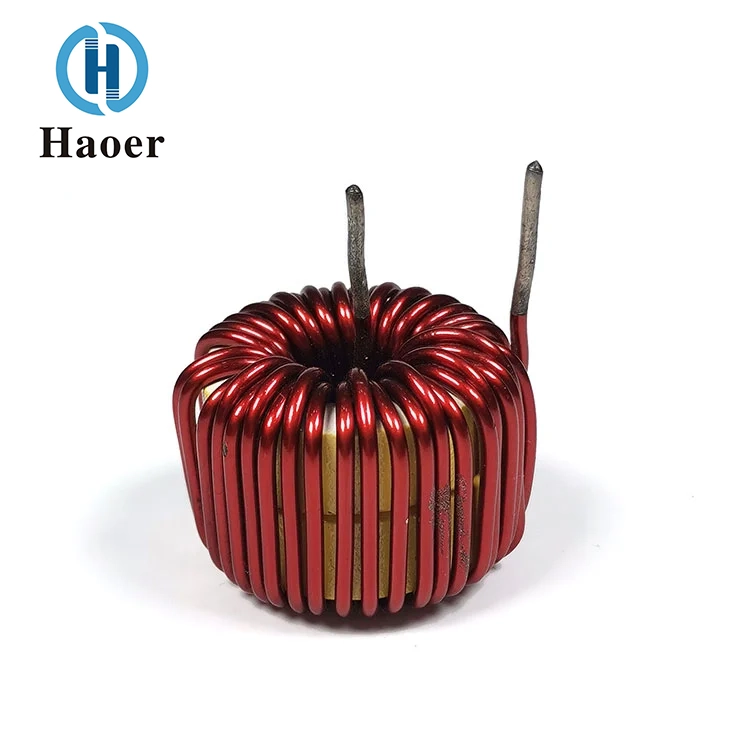

Der Drosselspulen-Eisenpulverkern-Differenzinduktor ist eine induktive Komponente, die speziell zur Unterdrückung von Differenzmodusstörungen in Schaltkreisen entwickelt wurde. Der Kern besteht aus Eisenpulver und dient als magnetischer Pfadträger. Dank der hervorragenden magnetischen Eigenschaften und des strukturellen Aufbaus des Eisenpulvers kann es eine hochohmige Barriere gegen die Differenzmodus-Störsignale zwischen der Phasenleitung und der Neutralleitung bilden. Es wird häufig in Gleichrichtungs- und Signalfilterungsszenarien für die elektromagnetische Verträglichkeit (EMV) von Stromversorgungssystemen eingesetzt.

Der Kernkörper des Magnetkerns wird durch Pressen und Sintern von Carbonyleisenpulver hergestellt. Durch die Anpassung der Partikelgröße des Eisenpulvers, der Isolierbeschichtung und der Pressdichte können Parameter wie magnetische Permeabilität und magnetische Sättigungsflussdichte präzise gesteuert werden. Im Vergleich zu Ferrit-Magnetkernen weist der Eisenpulverkern eine höhere magnetische Sättigungsflussdichte und einen größeren Betriebstemperaturbereich auf. Darüber hinaus weist es einen geringeren Kernverlust im Mittel- und Hochfrequenzband auf und eignet sich für Szenarien mit großer Stromdifferenzialmodusunterdrückung. Zu den gängigen Formen gehören Ringform, I-Form und Dosenform, die für unterschiedliche Installations- und Schaltungsanforderungen geeignet sind.

Die Differentialmodus-Wicklungsspule wird durch Wickeln von hochreinem, sauerstofffreiem, emailliertem Kupferdraht hergestellt. Der symmetrische Einzelwicklungsaufbau ist das Kernmerkmal der Gegentaktinduktivität. Die Anschlüsse an beiden Enden der Spule sind mit den Anschlüssen verbunden. Der Strom fließt an einem Ende ein und am anderen Ende heraus. Das Magnetfeld bildet im Inneren des Magnetkerns eine geschlossene Schleife, die gegenüber dem Differenzmodusstrom eine hohe Impedanz und gegenüber Gleichstrom oder Niederfrequenzstrom eine extrem niedrige Impedanz aufweist. Der Drahtdurchmesser und die Windungszahl werden exakt auf den Induktivitätswert und die Nennstromanforderungen abgestimmt.

Hauptmerkmale und Hauptvorteile

Präzise Unterdrückung von Gegentaktstörungen

Der Drosselspulen-Eisenpulverkern-Differenzinduktor wurde speziell für Gegentaktstörungen entwickelt. Er weist eine hohe Impedanz im Störfrequenzbereich auf, dämpft Gegentaktrauschen effektiv und verhindert die Übertragung von Störsignalen, wodurch das Gerät die EMV-Zertifizierung besteht.

Hohe Sättigungsstrombelastbarkeit

Die magnetische Sättigungsflussdichte des Eisenpulverkerns kann über 1,5 T erreichen, was höher ist als bei gewöhnlichen Ferritkernen. Bei hohen Strömen ist die Wahrscheinlichkeit einer magnetischen Sättigung geringer und der Induktivitätswert bleibt stabil. Es eignet sich für große Stromszenarien wie neue Energieladesäulen, Photovoltaik-Wechselrichter, industrielle Stromversorgungen usw.

Breitbandige verlustarme Eigenschaften

Der Arbeitsfrequenzbereich deckt ein breites Band von 1 kHz bis 1 MHz ab. Der Kernverlust ist geringer als der eines Ferritinduktors gleicher Spezifikation. Die Energieumwandlungseffizienz ist höher, wodurch der Temperaturanstieg der Komponenten effektiv reduziert und die Schaltkreisstabilität verbessert werden kann.

Hohe Fähigkeit gegen elektromagnetische Störungen

Das geschlossene oder halbgeschlossene Magnetkreisdesign reduziert die magnetische Streuung erheblich. Im Vergleich zum I-Träger-Induktor mit offener Form hat er weniger Auswirkungen elektromagnetischer Strahlung auf umgebende empfindliche Komponenten und es sind keine zusätzlichen Abschirmmaßnahmen erforderlich.

Hervorragende Anpassungsfähigkeit an die Umwelt

Großer Arbeitstemperaturbereich (-40℃ bis +125℃), beständig gegen Vibrationen und Korrosion, entspricht Umweltschutzstandards wie RoHS und REACH, geeignet für raue Anwendungsumgebungen wie Industrie- und Automobilbereich.

Logistik

Der Versand der Waren erfolgt über Kurierkanäle wie DHL, UPS, TNT, FedEx usw. Sie können je nach Bedarf auch Luft- oder Seetransportmethoden wählen.

FAQ

Frage: Sind Sie ein Produktionsbetrieb oder ein Handelsunternehmen?

Antwort: Wir sind eine Produktionsfabrik.

Frage: Was wird zur Herstellung von Transformatoren oder Induktivitäten benötigt?

Antwort: Am besten ist die Zeichnung des Netzteils, oder teilen Sie uns bitte die technischen Parameter wie Größe, Eingangsspannung, Ausgangsspannung und -strom, Betriebsfrequenz, Spannungsfestigkeit, Gewicht usw. mit. Anschließend führt unser professionelles Ingenieurteam die Analyse durch.

Frage: Können Sie unser Logo auf dem Produkt anbringen?

Antwort: Ja, das können wir.
