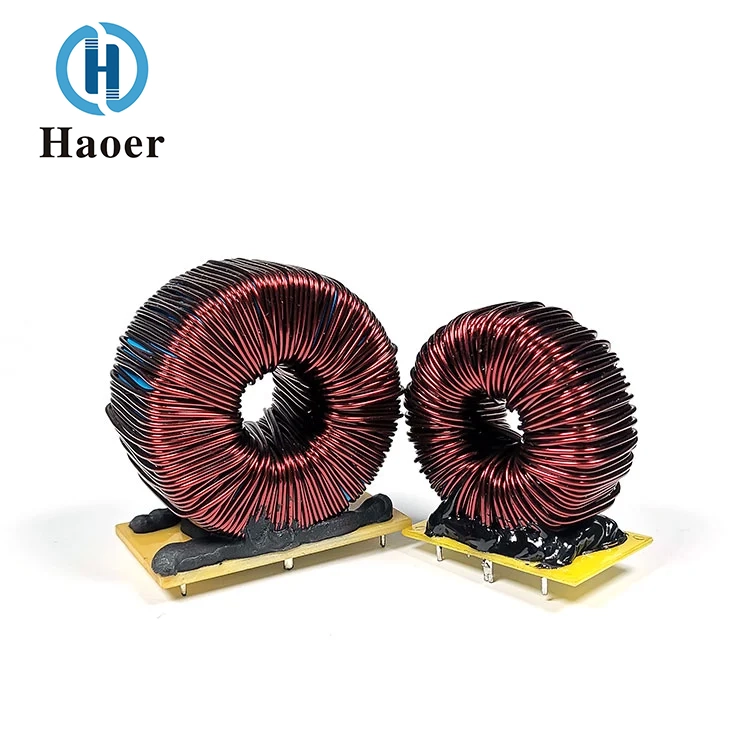

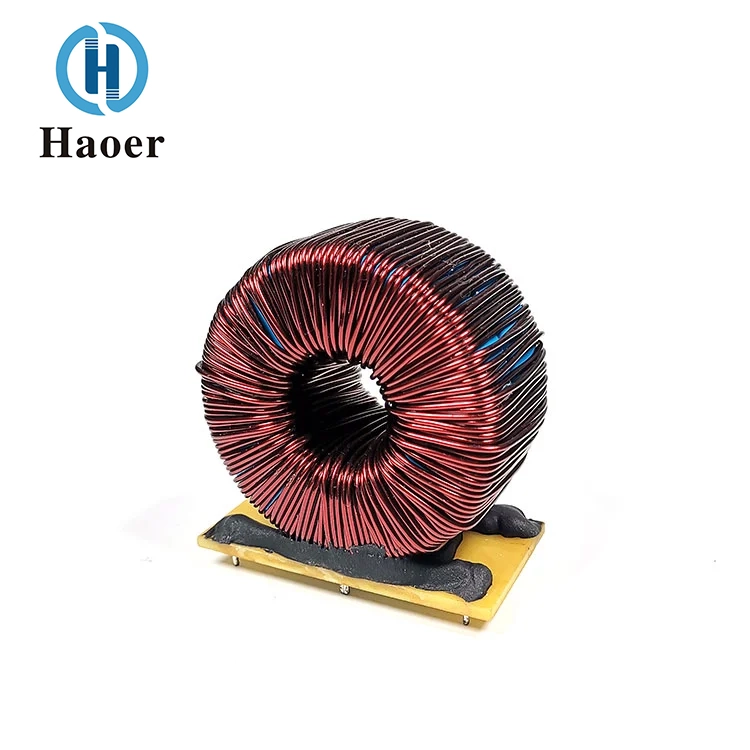

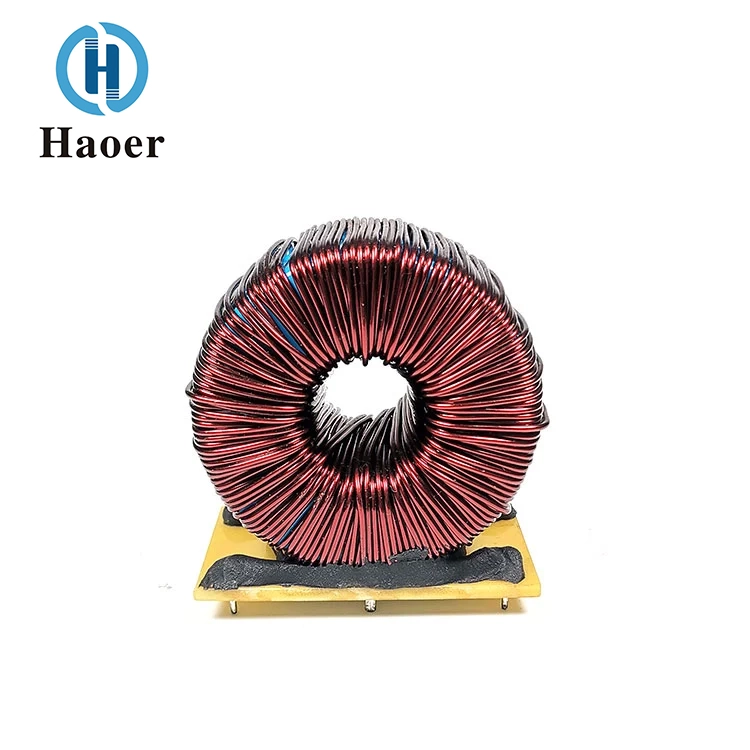

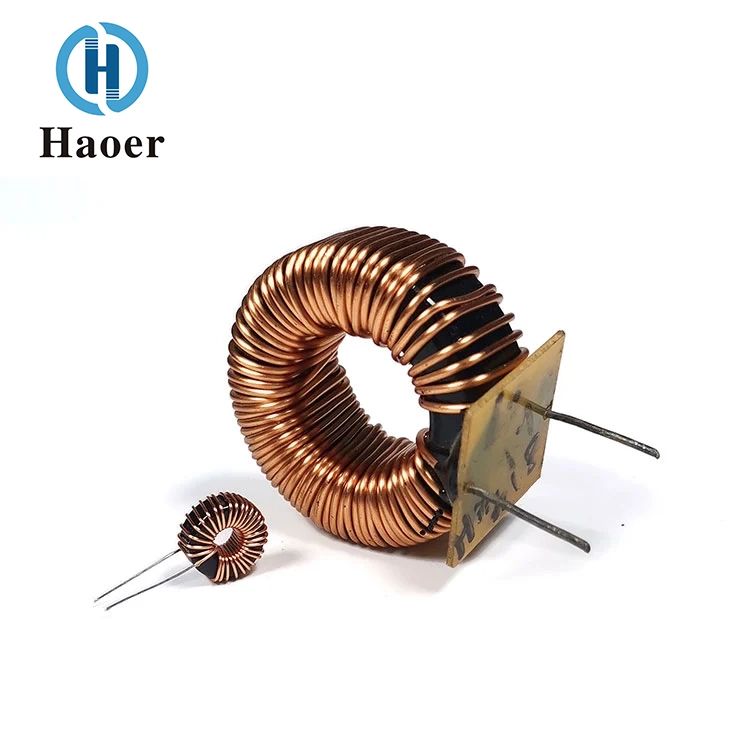

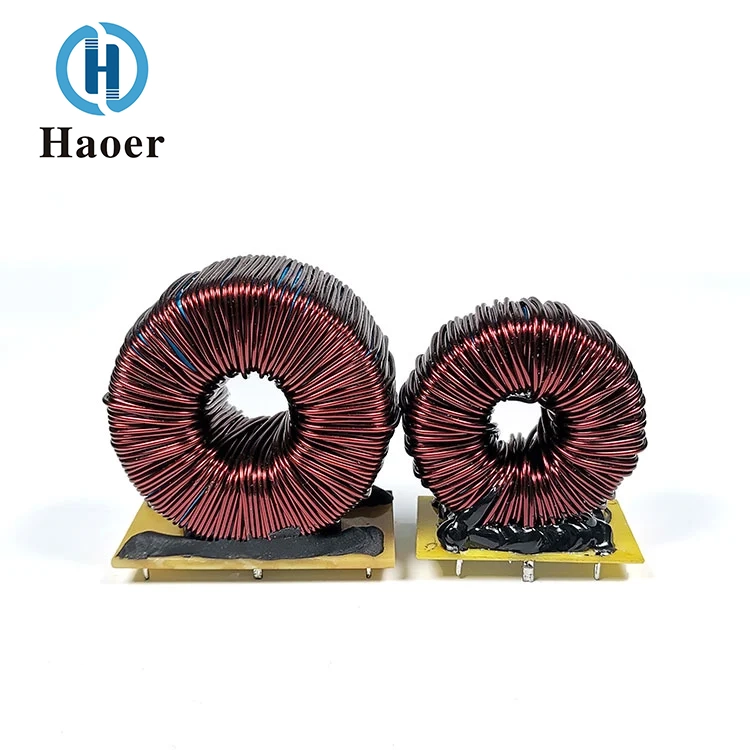

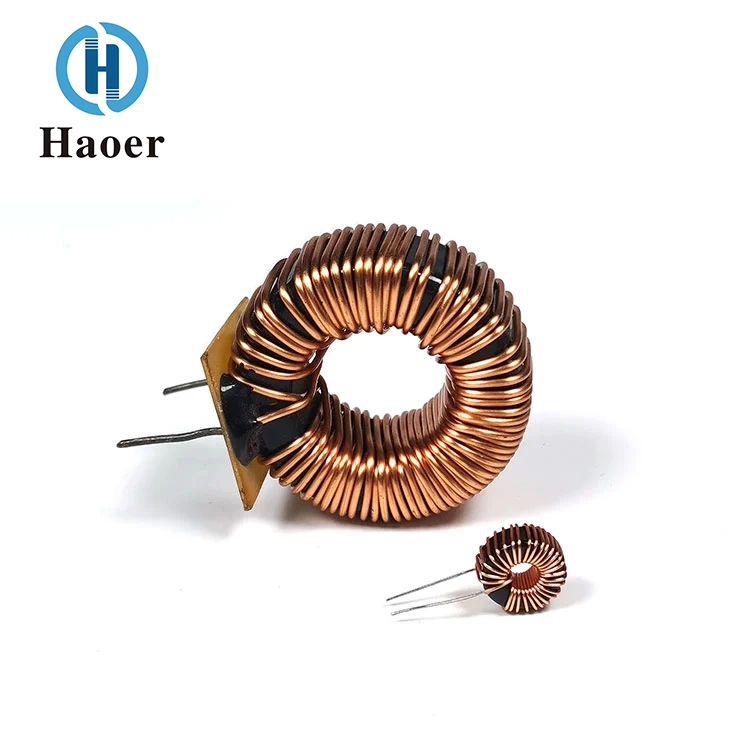

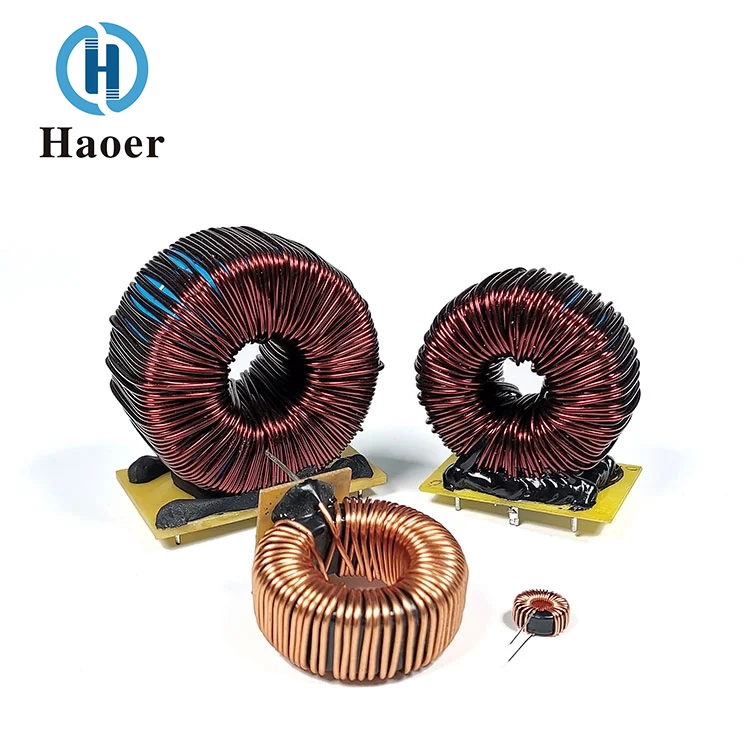

Eisen-Silizium-Aluminium-Magnetringspulen-Differentialinduktor

1.Kernmaterial: Haoer Electronics‘ hochwertige China-Eisen-Silizium-Aluminium-Magnetringspulen-Differenzinduktivität, bestehend aus „Eisen-Silizium-Aluminium-Legierungspulver“ (Fe-Si-Al), optimiert für Hochtemperaturstabilität, geringen Kernverlust und ausgezeichnete magnetische Permeabilität in Hochfrequenzanwendungen.

2.Spulenkonstruktion‌: Präzise gewickelter Kupfer- oder Aluminiumdraht mit isolierten Schichten, der minimale Wirbelstromverluste und eine effiziente Energiespeicherung gewährleistet.

3. „Verkapselung“: Robustes Epoxidharz- oder flammhemmendes Kunststoffgehäuse (UL94 V-0-konform) für mechanische Haltbarkeit, Feuchtigkeitsbeständigkeit und thermische Belastbarkeit.

Produktdetails

Parameter

Magnetring aus Eisen-Silizium-Aluminium

Der Eisen-Silizium-Aluminium-Magnetringspulen-Differenzinduktor wird durch Pressen und Sintern eines ternären weichmagnetischen Eisen-Silizium-Aluminium-Legierungspulvers hergestellt. Es ist der zentrale Leistungsträger der Komponente. Die Eisen-Silizium-Aluminium-Legierung kombiniert die hohe Sättigungsflussdichte des Eisenpulverkerns mit den verlustarmen Eigenschaften von Ferrit. Seine magnetische Permeabilität ist stabil und der Temperaturkoeffizient ist niedrig, was die Stabilität des Induktivitätswerts innerhalb eines weiten Temperatur- und Frequenzbereichs gewährleistet. Der Magnetring ist eine geschlossene Struktur, die die Magnetfeldkonzentration maximieren, magnetische Streuverluste reduzieren und elektromagnetische Störungen an umgebenden Komponenten minimieren kann.

Symmetrische Gleichtaktwicklung

Es wird hochreiner, sauerstofffreier Kupferlackdraht verwendet. Die Wicklung ist gleichmäßig und dicht auf die Oberfläche des Magnetrings gewickelt und die beiden Enden der Wicklung sind zu symmetrischen Anschlussklemmen herausgeführt. Wenn Strom von einem Ende und vom anderen Ende herausfließt, bildet sich im Inneren des Magnetrings ein geschlossener Magnetkreis, der eine hohe Impedanz gegenüber Gleichtakt-Interferenzsignalen (das Gleichrichtungsrauschen zwischen dem Phasendraht und dem Neutralleiter) darstellt und eine extrem kleine Impedanz gegenüber Gleichstrom oder niederfrequentem Strom aufweist, wodurch die Funktion „Gleichstrom durchlassen und Gleichtakt-Wechselstrom blockieren“ erreicht wird. Der Drahtdurchmesser und die Anzahl der Windungen werden genau auf den Zielinduktivitätswert und den Nennstrombedarf abgestimmt.

Beim Betrieb mit unterschiedlichen Frequenzen entstehen keine Geräusche; ausgezeichnete DC-Vorspannungsfähigkeit mit guter Stabilität.

Superstarke Anti-DC-Vorspannung und hohe Sättigungsfähigkeit

Die magnetische Sättigungsflussdichte des Eisen-Silizium-Aluminium-Magnetkerns kann 1,05 T erreichen, was höher ist als die von gewöhnlichem Mangan-Zink-Ferrit. Es verfügt über eine hervorragende Anti-DC-Bias-Leistung. Unter der Bedingung einer Gleichstrom-Stacking-Verarbeitung mit großem Strom sinkt der Induktivitätswert nicht stark, sodass es für Stromversorgungssysteme mit großem Strom wie Ladesäulen und Wechselrichter geeignet ist.

Breitbandige verlustarme Eigenschaften

Der Arbeitsfrequenzbereich des magnetischen Ringspulen-Differenzinduktors aus Eisen-Silizium-Aluminium beträgt 8 kHz bis 1 MHz. Der Kernverlust ist gering, wodurch der Temperaturanstieg der Komponenten effektiv reduziert und die Energieumwandlungseffizienz des Schaltkreises verbessert wird.

Die magnetische Permeabilität weist eine hervorragende Temperaturstabilität auf.

Der magnetische Permeabilitätskoeffizient des Eisen-Silizium-Aluminium-Magnetkerns ist niedrig. Innerhalb des weiten Temperaturbereichs von -40℃ bis +125℃ beträgt die Variationsrate des Induktivitätswerts weniger als ±10 %, wodurch es für raue Temperaturumgebungen wie Industrie- und Automobilumgebungen geeignet ist.

Geringe magnetische Streuung, ausgezeichnete elektromagnetische Verträglichkeit

Die geschlossene Magnetringstruktur reduziert die Magnetfeldabstrahlung deutlich. Im Vergleich zum I-Träger-Induktor mit offener Form verursacht er weniger Störungen an umgebenden empfindlichen Komponenten und erfordert keine zusätzlichen Abschirmungsabdeckungen, was das Schaltungslayout vereinfacht.

Hohe Zuverlässigkeit und lange Lebensdauer

Der legierte Magnetkern ist vibrations- und korrosionsbeständig. Die Wicklung ist fest mit dem Magnetkern verbunden, ohne dass die Gefahr einer Lockerung besteht. Es kann über einen langen Zeitraum stabil in Umgebungen mit hoher Vibration und hoher Luftfeuchtigkeit betrieben werden.

Spezifikation

Der Außendurchmesser reicht von 6 mm bis 60 mm.

Anwendung

Wechselstrominduktivitäten, Ausgangsinduktivitäten, Netzfilter, Leistungsfaktorkorrekturschaltungen usw.

Unternehmensstärke

Guangdong Haoer Electronics Co., Ltd. wurde 2008 gegründet und ist ein führender Hersteller magnetischer Komponenten, einschließlich Hochfrequenztransformatoren, Filter und Induktivitäten. Unsere Produkte bedienen eine Vielzahl von Branchen wie Beleuchtung, Haushaltsgeräte, Photovoltaik, USV, Automobilelektronik und Kommunikationsausrüstung.

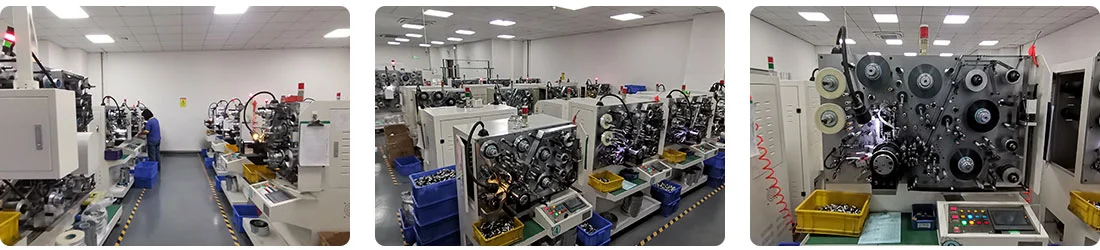

Mit mehreren Produktionsstandorten in Foshan, Guangdong, und einer Belegschaft von über 1.000 Mitarbeitern nutzen wir vollautomatische Produktionslinien und fortschrittliche Prüfinstrumente, um eine jährliche Produktion von über 100 Millionen Einheiten zu erreichen. Das Unternehmen verfügt über CQC-, UL-, ISO 9000- und TS 16949-Zertifizierungen, was unser Engagement für Qualität und Sicherheit unterstreicht.

Angetrieben von einem kompetenten Team und geleitet von Innovation, herausragender Qualität und kundenorientierter Zusammenarbeit ist Haoer bestrebt, einen Mehrwert zu bieten und das gemeinsame Wachstum mit Partnern auf der ganzen Welt zu fördern.

Zertifikat

INDUKTOR-HERSTELLUNGSVERFAHREN

1.Winding

2.Montageautomatisierung.

3. Umfassender Test

4.Produktlagerung
