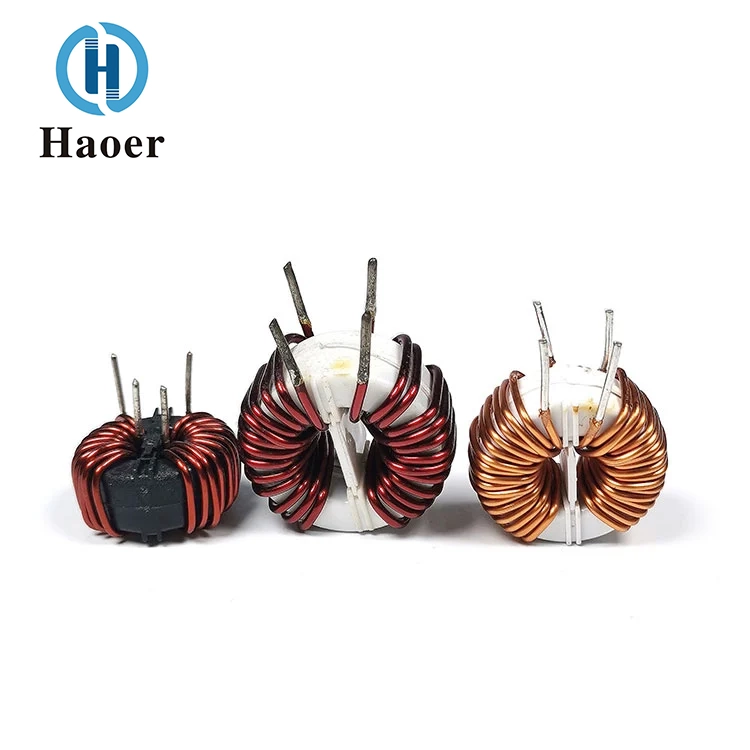

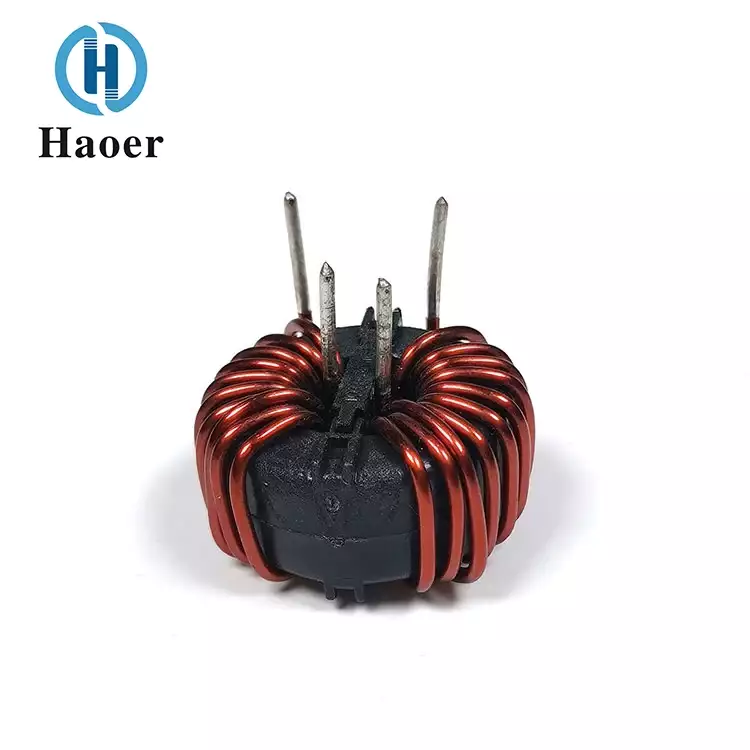

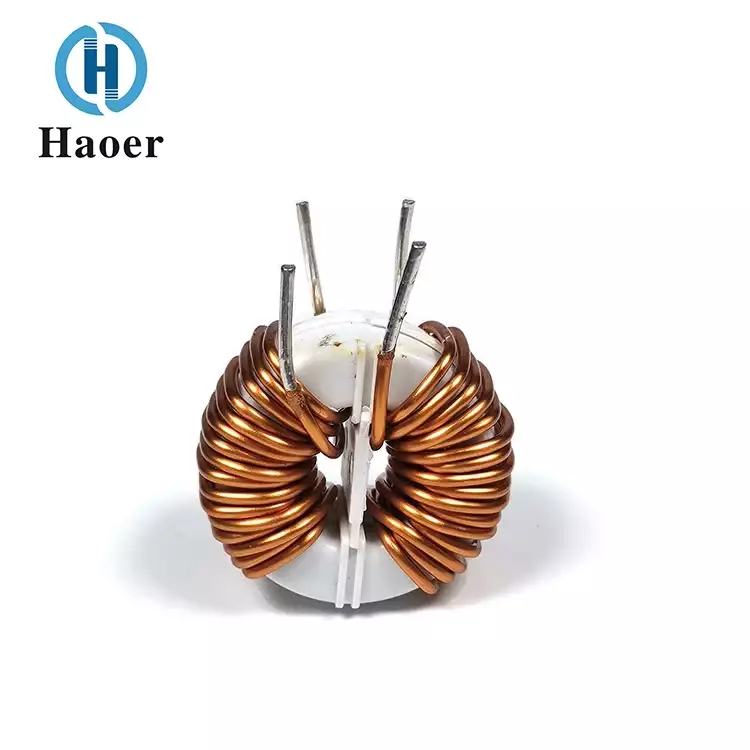

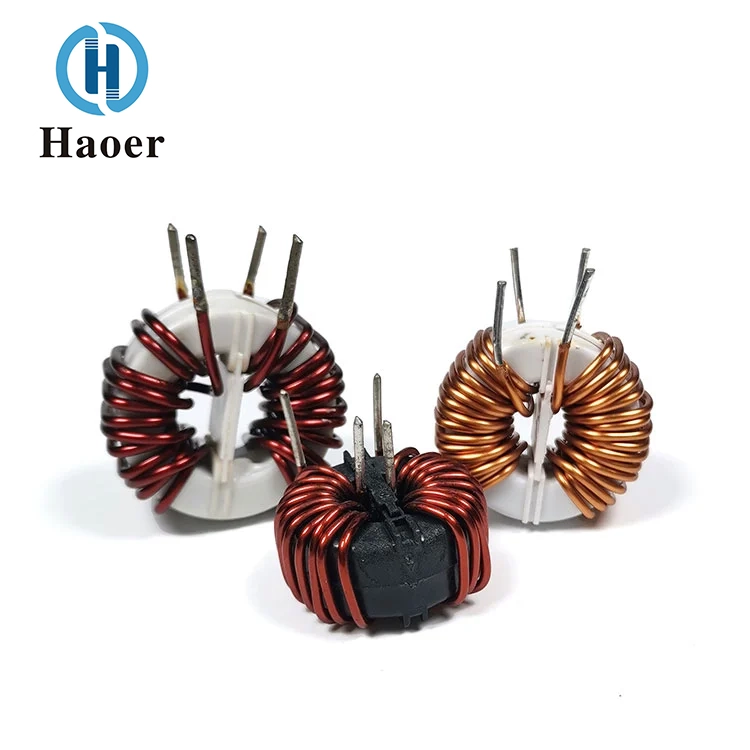

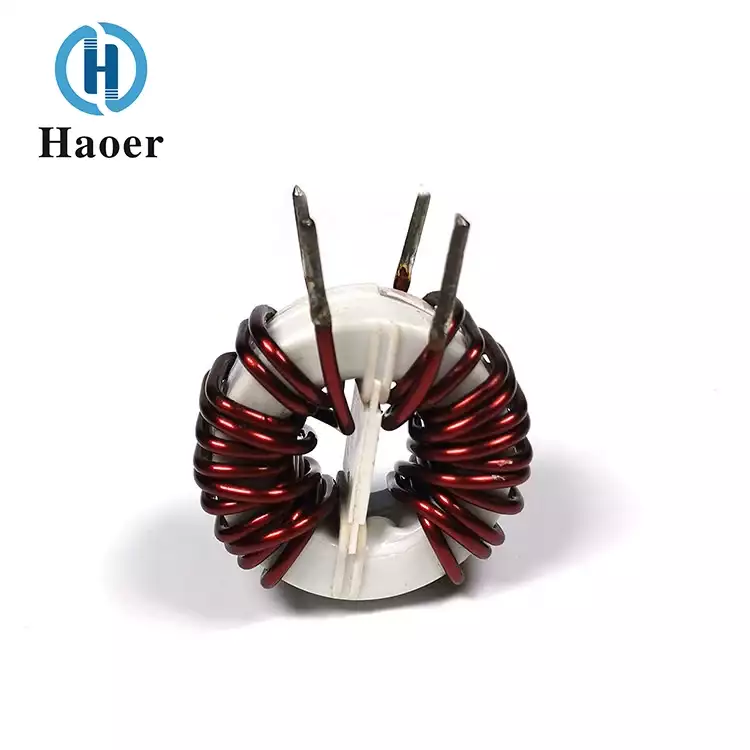

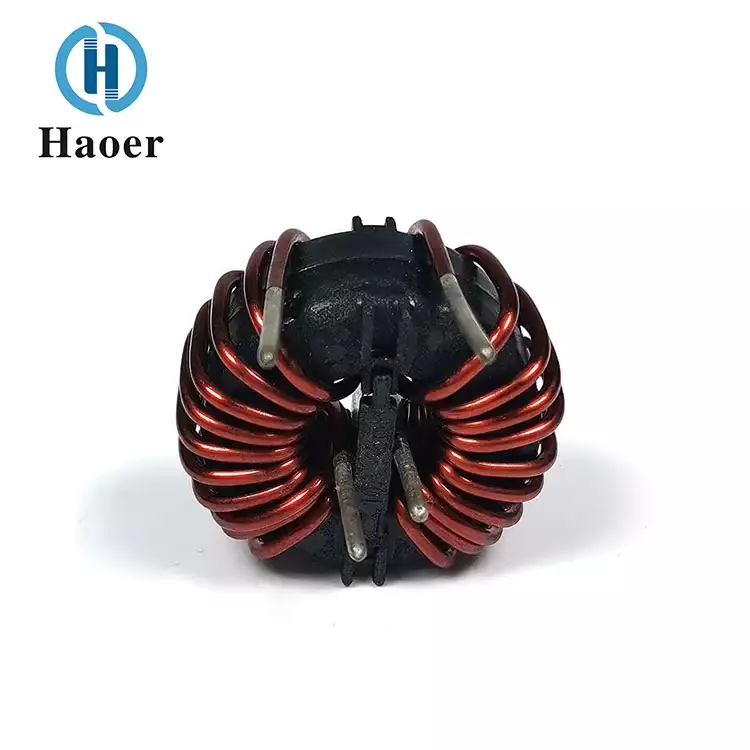

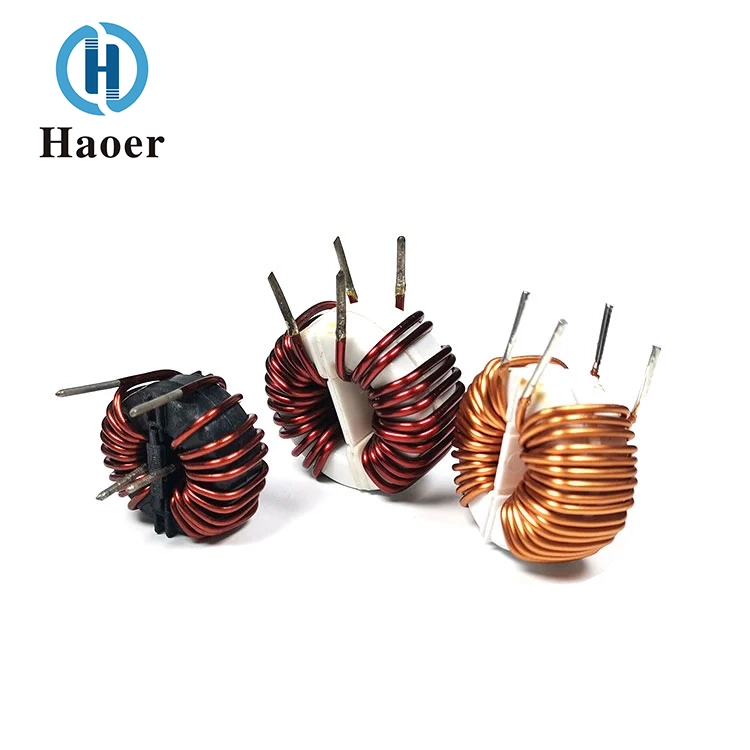

Magnetringspule Amorpher Magnetring-Gleichtaktinduktor

Der von Haoer Factory hergestellte amorphe Magnetring-Gleichtaktinduktor mit magnetischer Ringspule ist eine leistungsstarke passive Filterkomponente mit einem magnetischen Kernpfad aus einer amorphen Legierung. Es verfügt über ein symmetrisches Doppelwicklungsdesign. Es wurde speziell zur Unterdrückung von Gleichtaktstörungen in Szenarien mit starken Strömen und breiten Frequenzbändern entwickelt. Aufgrund der hervorragenden magnetischen Eigenschaften des amorphen Magnetkerns weist es im Vergleich zu herkömmlichen Ferrit-Gleichtaktinduktivitäten in Bereichen wie neue Energien und industrielle Hochleistungsstromversorgungen eine weitaus bessere Stabilität und Entstörungsfähigkeit auf. Es ist eine Kernkomponente für das Design der elektromagnetischen Verträglichkeit in High-End-Stromversorgungssystemen.

Produktdetails

Hauptmerkmale und Hauptvorteile

Superstarke Anti-Sättigungs-Fähigkeit, geeignet für Hochstromszenarien

Die Sättigungsflussdichte amorpher Magnetkerne ist zwei- bis dreimal so hoch wie die von herkömmlichem Mangan-Zink-Ferrit. Unter Hunderten von Ampere hohen Strombedingungen kann es Gleichtaktstörungen in Hochleistungsstromversorgungssystemen stabil unterdrücken und sich perfekt an Ladesäulen, Photovoltaik-Wechselrichter und andere Geräte anpassen.

Große Bandbreite und geringer Verlust, mit großem Unterdrückungsbereich

Der Arbeitsfrequenzbereich der magnetischen Ringspule des amorphen magnetischen Ring-Gleichtaktinduktors beträgt 50 Hz bis 1 MHz, und der Kernverlust ist im gesamten Frequenzband viel geringer als der von Eisenpulverkernen und Eisen-Silizium-Aluminium-Kernen. Im Vergleich zu Ferrit-Gleichtaktinduktivitäten wurde die Störunterdrückungswirkung im Niederfrequenzbereich deutlich verbessert und erfüllt die Anforderungen sowohl für die Beherrschung hoch- als auch niederfrequenter Gleichtaktstörungen.

Magnetische Stabilität bei großen Temperaturen, starke Anpassungsfähigkeit an die Umwelt

Die Permeabilität amorpher Magnetkerne ändert sich innerhalb des weiten Temperaturbereichs von -55 °C bis +150 °C um weniger als ±5 %, was deutlich besser ist als die Temperaturdrifteigenschaften von Ferrit-Magnetkernen. Es kann die strengen Temperaturanforderungen von Geräten in Industrie- und Automobilqualität erfüllen und eine stabile Leistung in Umgebungen mit extrem hohen und niedrigen Temperaturen aufrechterhalten.

Geringe magnetische Streuung, ausgezeichnete elektromagnetische Verträglichkeit

Das lückenlose Design des geschlossenen amorphen Magnetrings minimiert die Magnetfeldstrahlung, was zu minimalen elektromagnetischen Störungen an umgebenden empfindlichen Komponenten (wie MCUs, Sensoren) führt, wodurch zusätzliche Abschirmmaßnahmen überflüssig werden und das Schaltungslayout vereinfacht wird.

Hohe Zuverlässigkeit, lange Lebensdauer

Das amorphe Legierungsmaterial ist vibrations- und korrosionsbeständig. Die Wicklungen sind eng mit dem Magnetkern verbunden, ohne dass sich die Gefahr einer Lockerung ergibt. Es entspricht dem Automobilstandard AEC-Q200 und den Anforderungen des Schutzniveaus IP65 und kann eine Lebensdauer von über 100.000 Stunden haben.

Parameter

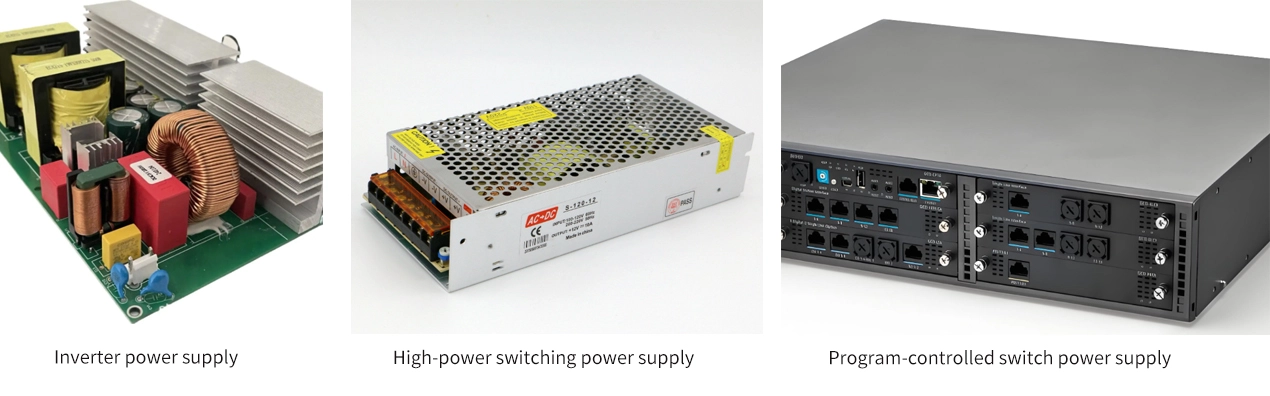

Anwendungsbereich

Amorphe Magnetring-Gleichtaktinduktivitäten mit magnetischer Ringspule werden häufig in Wechselrichter-Stromversorgungen, Hochleistungs-Schaltnetzteilen, programmgesteuerten Schaltnetzteilen, Datenaustauschschnittstellenkomponenten, Filter- und Speichernetzteilen für USV-Stromversorgungen, magnetischen Sättigungsdrosseln, magnetischen Verstärkern, Spitzenunterdrückern, Strom- und Spannungstransformatoren und Leckstrom-Schalttransformatoren verwendet

Unternehmensstärke

Seit 2008 hat Guangdong Haoer Electronics Co., Ltd. seine Position als vertrauenswürdiger Spezialist für magnetische Präzisionskomponenten gefestigt und den Fortschritt in verschiedenen High-Tech-Branchen vorangetrieben. Wir sind auf die Herstellung von Hochfrequenztransformatoren, Filtern und Induktivitäten spezialisiert – Schlüsselkomponenten, die die Leistung von Produkten in den Bereichen Beleuchtung, Haushaltsgeräte, Photovoltaik, USV, Automobilsysteme und Netzwerkkommunikation unterstützen.

Unsere Wachstumsgeschichte wird durch Größe und Effizienz definiert: Mit mehreren hochmodernen Produktionsanlagen in Foshan, einem Team von über 1.000 engagierten Fachleuten und einer Jahresproduktion von mehr als 100 Millionen Einheiten liefern wir Volumen ohne Kompromisse bei der Qualität. Dies untermauern wir durch erhebliche Investitionen in Automatisierungs- und Präzisionsprüftechnologien sowie eine Reihe renommierter Zertifizierungen (CQC, UL, ISO 9000, TS 16949), die unser Engagement für Spitzenleistungen bestätigen.

Angetrieben von den Prinzipien Innovation, Qualitätsorientierung und Win-Win-Zusammenarbeit ist Haoer Electronics bereit, seine technischen Fähigkeiten weiter auszubauen und die globale Elektronikindustrie in die Lage zu versetzen, die Herausforderungen von morgen direkt zu meistern.

Zertifikat

INDUKTOR-HERSTELLUNGSVERFAHREN

1.Winding

2.Montageautomatisierung.

3. Umfassender Test

4.Produktlagerung
