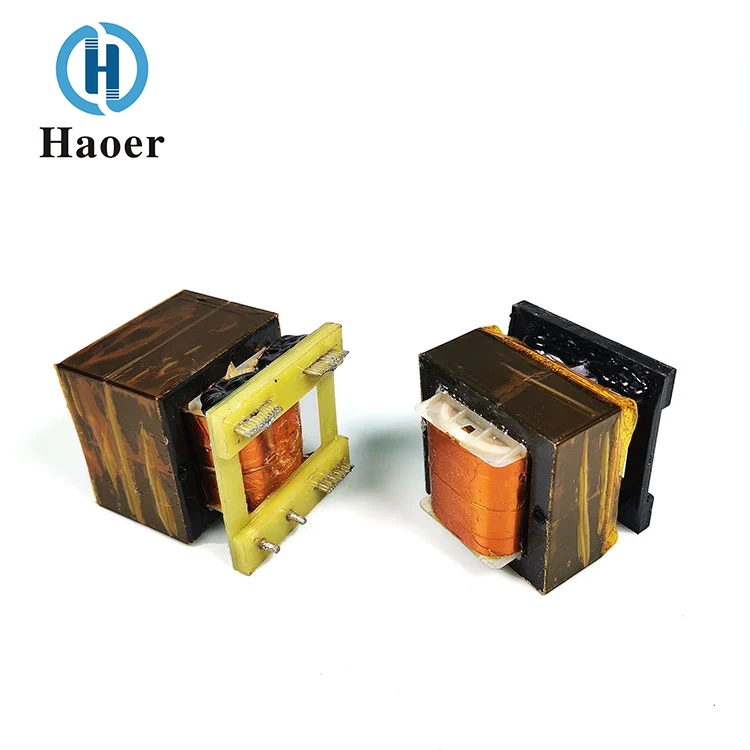

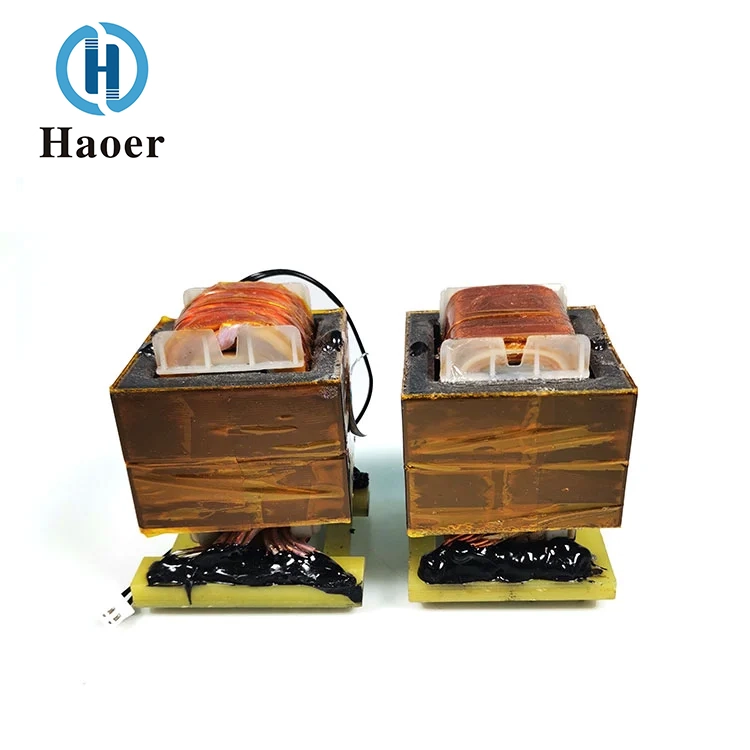

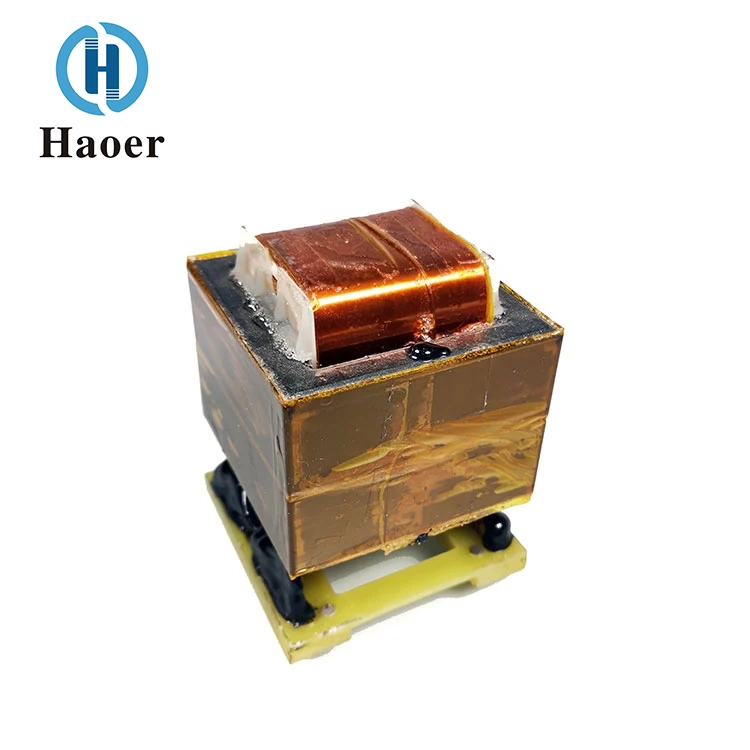

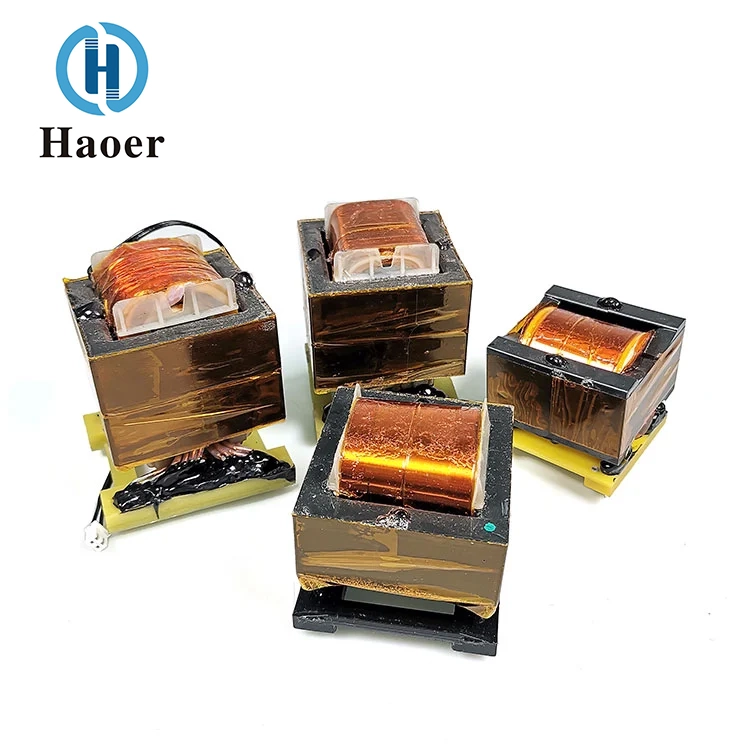

Der von Haoer hergestellte horizontale Hochfrequenztransformator China Inverter EE weist hervorragende und umfassende technische Indikatoren in Bezug auf elektrische Leistung und Umweltanpassungsfähigkeit auf. Seine Kernbetriebsfrequenz reicht von 20 kHz bis 500 kHz und ermöglicht so eine flexible Anpassung an verschiedene Anwendungsszenarien von einfachen Schaltnetzteilen bis hin zu hochpräzisen elektronischen Geräten, während gleichzeitig die Leistungsumwandlungseffizienz verbessert und die Leistungsdichte effektiv optimiert wird.
In Bezug auf die Leistungsabgabekapazität ist die Produktpalette komplett und reicht von 0,5 W bis 1000 W Ausgangsleistung. Sie bietet stabile und zuverlässige Energieumwandlungslösungen für verschiedene Geräte, von Miniatur-Verbraucherelektronik bis hin zu Leistungsmodulen in Industriequalität.
Das Produkt verfügt über einen ausgezeichneten Betriebstemperaturbereich (-40℃ ~ +125℃) und gewährleistet so einen stabilen Betrieb auch in extrem kalten oder heißen, rauen Umgebungen bei extrem hoher Zuverlässigkeit. Die erforderliche Lagertemperatur beträgt -25℃ bis +85℃ und die Lagerfeuchtigkeitsumgebung beträgt 30 % bis 95 %. Dadurch wird sichergestellt, dass der interne Magnetkern und die Spulenstruktur des Produkts nicht durch Temperatur- und Feuchtigkeitsschwankungen während der Lagerung und des Transports beeinträchtigt werden, wodurch langfristig eine gleichbleibende Leistung und Sicherheit gewährleistet bleibt.
1. Betriebsfrequenz:20 kHz - 500 kHz
2. Ausgangsleistung:0,5 bis 1000 Watt
3. Betriebstemperatur:-40°C bis +125°C
4. Lagertemperatur:-25°C bis +85°C
5. Lagerfeuchtigkeit:30 % – 95 %
| TEIL NR. | ANSCHLUSSPINS | Abmessungenin mm(Zoll)(mm) | TYP | |||||
| Seriennummer | Anzahl der Nadeln | A | B | C±0,5 | D±0,5 | E±0,5 | F | |
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| AAL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| AAL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| AAL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Hinweis: HORIZONTALER TYP „H“ (Schlafzimmertyp) VERTIKALER TYP „V“ (vertikaler Typ) |
||||||||
Sie werden häufig in kleinen Haushaltsgeräten, Bedienfeldern, Energiesparlampen, Notebooks, PC-Netzteilen, Fernsehern, LCD-Monitoren, Schaltnetzteilen, programmgesteuerten Schaltern, Netzwerkgeräten, DVDs, Automobilelektronik usw. eingesetzt.
Seit seiner Gründung im Jahr 2008 bietet Guangdong Haoer Electronics Co., Ltd. zuverlässige magnetische Komponentenlösungen für verschiedene Branchen an. Wir sind auf die Entwicklung und Herstellung von Hochfrequenztransformatoren, Filtergeräten und Induktivitäten spezialisiert, die für Anwendungen in der Automobilelektronik, erneuerbaren Energien, Stromversorgungssystemen und Unterhaltungselektronik von entscheidender Bedeutung sind.

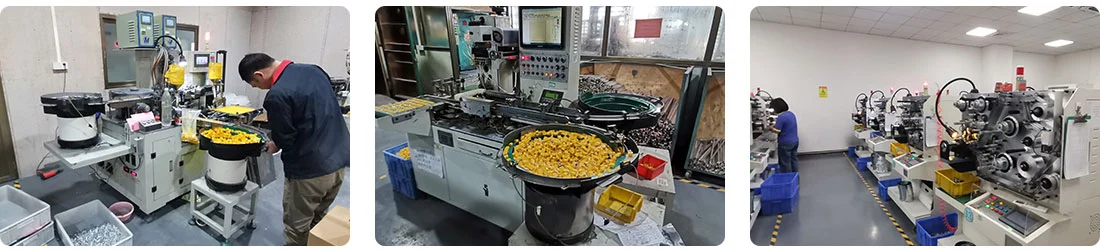

Um eine gleichbleibende Leistung und Skalierbarkeit zu gewährleisten, betreiben wir in Foshan automatisierte Produktionsanlagen mit einer Kapazität von über 100 Millionen Einheiten pro Jahr, die durch strenge Qualitätssysteme unterstützt werden, die durch CQC, UL, ISO 9000 und TS 16949 zertifiziert sind. Unser Team aus über 1.000 Fachleuten arbeitet eng mit Kunden zusammen, um maßgeschneiderte Komponenten zu entwickeln, die die Produkteffizienz und -sicherheit verbessern.
Bei Haoer bauen wir Partnerschaften auf der Grundlage technologischer Innovation, unerschütterlicher Qualität und reaktionsschnellem Service auf und helfen unseren Kunden, in dynamischen Märkten wettbewerbsfähig zu sein und erfolgreich zu sein.
Sehr geehrter Kunde, bitte informieren Sie sich vor dem Kauf über:
1. Wenn der Transformator im Leerlauf gemessen wird, ist die Leerlaufspannung höher als die Nennspannung. Dies ist ein normales Phänomen. Nach der Belastung sinkt die Spannung auf die Nennspannung und der Ausgang bleibt stabil.
2. Da der Transformator über ein Eisengehäuse verfügt, kann es während der Lagerung und des Transports zu Kollisionen oder Quetschungen zwischen ihnen kommen, was zu Mängeln, kleinen Kratzern und leichten Verformungen an den Positionierungslöchern führen kann. Dies ist ein normales Phänomen.
Die kleinen Pakete werden per Kurierdienst wie DHL, UPS, TNT, FedEx usw. verschickt. Wir können auch den Luft- oder Seetransport entsprechend Ihren Anforderungen arrangieren.
Frage: Sind Sie ein Produktionsbetrieb oder ein Handelsunternehmen?
Antwort: Wir sind eine Produktionsfabrik.
Frage: Bieten Sie ODM- und OEM-Dienste an?
Antwort: Ja, sowohl ODM als auch OEM sind willkommen.
Frage: Was sind Ihre Hauptprodukte?
Antwort: Zu unseren Hauptprodukten gehören: Hochfrequenztransformatorserien und Induktorserien.
Frage: Erfüllt das Produkt internationale Zertifizierungsstandards?
Antwort: Unsere Produkte verfügen über Zertifizierungen wie CE, RoHS und UL und entsprechen den Exportstandards.
F: Welche Zahlungsmethoden akzeptieren Sie?
A: Wir unterstützen T/T, Letter of Credit (L/C), PayPal und grenzüberschreitende Plattformgarantietransaktionen.
