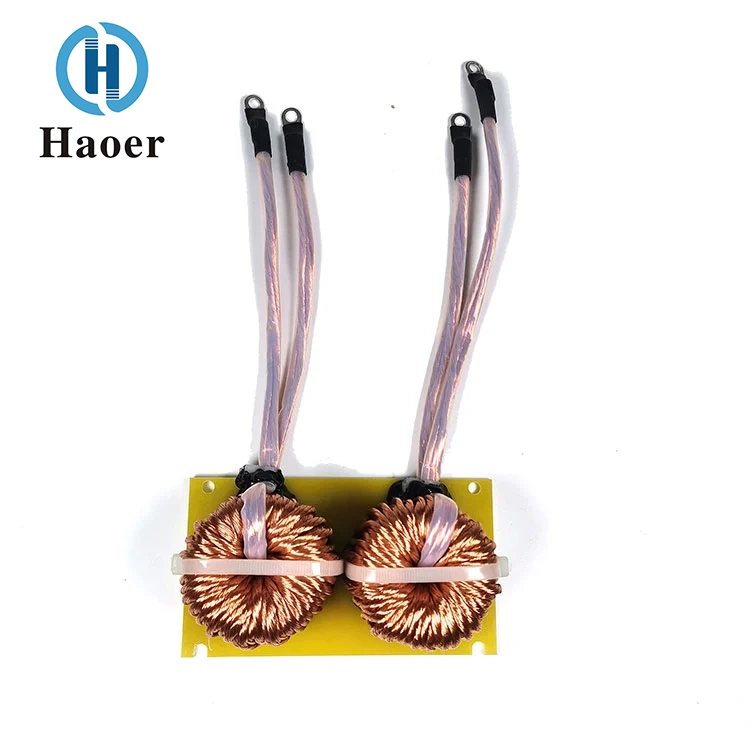

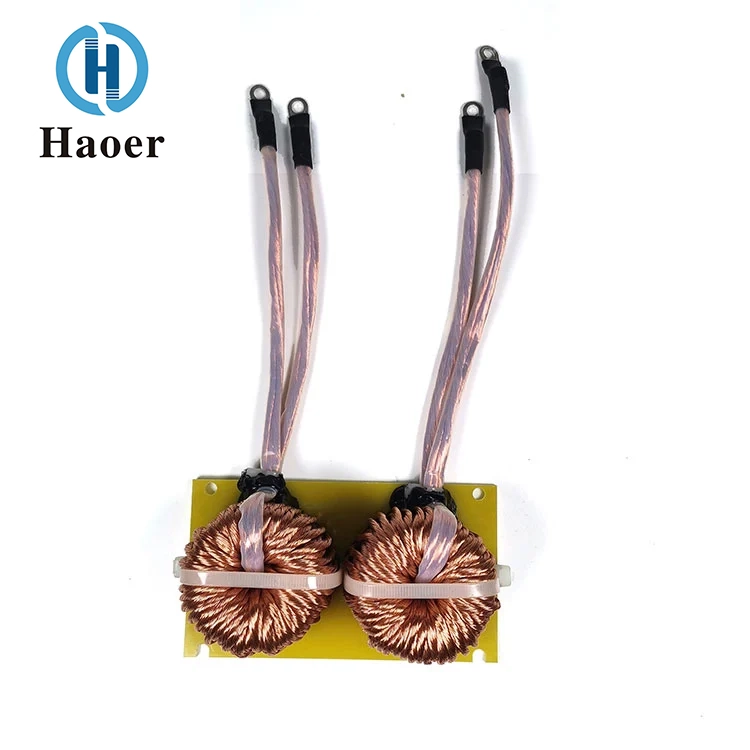

Großer Induktor für Schaltnetzteilbaugruppen

Hauptmerkmale und Hauptvorteile

Ultrahohe Belastbarkeit

Die vom Haoer-Werk gelieferte große Induktivität der Schaltnetzteilbaugruppe verwendet einen Kern mit hoher Sättigungsflussdichte, der einem plötzlichen Spitzenstromstoß von 2 bis 3 Mal dem Nennstrom standhalten kann. Die Induktivitätswertdämpfung beträgt ≤ 10 % und erfüllt damit die dynamischen Lastregelungsanforderungen großer Schaltnetzteile und die kontinuierlichen Hochleistungsbetriebsanforderungen für Szenarien wie Kommunikationsbasisstationen und industrielle Produktionslinien.

Hohe Frequenz mit geringem Verlust, wodurch die Energieeffizienz verbessert wird

Optimiertes Magnetkernmaterial und Wickelverfahren reduzieren effektiv Kernverluste (Eisenverluste) und Wicklungsverluste (Kupferverluste). Im Hochfrequenzbereich von 20 kHz bis 300 kHz beträgt der Gesamtverlust ≤ 0,8 %, was großen Stromversorgungen zu einem effizienten und energiesparenden Betrieb verhilft und die langfristigen Nutzungskosten senkt.

Hohe Leistungsdichte, geeignet für miniaturisiertes Design

Im Vergleich zur Lösung mit diskreten Induktoren reduziert das integrierte Design den Installationsraum um mehr als 40 %, sodass die Leistungsdichte der Stromversorgung ≥ 15 W/cm³ erreichen kann, was dem Entwicklungstrend der Miniaturisierung und Integration großer Leistungsgeräte entspricht.

Große Temperaturstabilität, beständig gegen raue Bedingungen

Der Arbeitstemperaturbereich des Induktors der großen Schaltnetzteilbaugruppe umfasst -40℃ bis +130℃, wobei der Temperaturkoeffizient der magnetischen Permeabilität ≤ ±5 % beträgt. Es widersteht hohen und niedrigen Temperaturen, starken Vibrationen und anderen rauen Bedingungen in Industrieumgebungen und erfüllt die Zuverlässigkeitsanforderungen der Industriestromversorgungsnorm IEC 61558.

Hohe Isolationssicherheit, Gewährleistung des Systembetriebs

Die Isolationsfestigkeit zwischen Wicklungen und zwischen Wicklungen und dem Magnetkern beträgt ≥ 3 kV AC und der Isolationswiderstand beträgt ≥ 2000 MΩ. Dadurch werden Leckage- und Ausfallrisiken im Hochspannungskreis wirksam verhindert und die Sicherheit von Personal und Ausrüstung gewährleistet.

Balance zwischen Standardisierung und Anpassung

Unterstützt die Serienlieferung standardisierter Spezifikationen und bietet gleichzeitig kundenspezifische Magnetkernkombinationen und Wicklungsdesigndienste basierend auf der Stromtopologie des Kunden (wie BOOST+LLC, Vollbrücken-LLC usw.), der Nennleistung, den Installationsabmessungen usw.

Die BOOST+LLC-Baugruppe mit Kühlkörper zeichnet sich durch hohe Leistung, geringe Verluste und starke Wärmeableitung aus. Es ist zu einer wichtigen magnetischen Komponente für den effizienten, stabilen Betrieb mit hoher Leistungsdichte in großen Schaltnetzteilen geworden und bietet zuverlässige technische Unterstützung für große Energiegeräte in Bereichen wie Kommunikation, Industrie und Energiespeicherung.

Zertifikat

INDUKTOR-HERSTELLUNGSVERFAHREN

1.Winding

2.Montageautomatisierung.

3. Umfassender Test

4.Produktlagerung

Logistik

Zu den Versandmethoden gehören DHL, UPS, TNT, FedEx und andere Express-Lieferdienste. Darüber hinaus können Sie je nach Bedarf auch Luftfracht oder Seefracht wählen.

FAQ

Frage: Was sind Ihre Hauptprodukte?

Antwort: Wir produzieren hauptsächlich Hochfrequenztransformatorserien, Induktivitätsserien, Kondensatoren und andere elektronische Komponenten.

F: Welche Zahlungsmethoden akzeptieren Sie?

A: Wir unterstützen T/T, Letter of Credit (L/C), PayPal und grenzüberschreitende Plattformgarantietransaktionen.

F: Können kundenspezifische Produkte bereitgestellt werden?

A: Ja. Wir sind in der Lage, Produktspezifikationen, Logos, Verpackungen usw. an Ihre Bedürfnisse anzupassen. Bitte geben Sie spezifische Designs oder Anforderungen an. Wir prüfen dann die Machbarkeit und bieten eine Lösung an.
