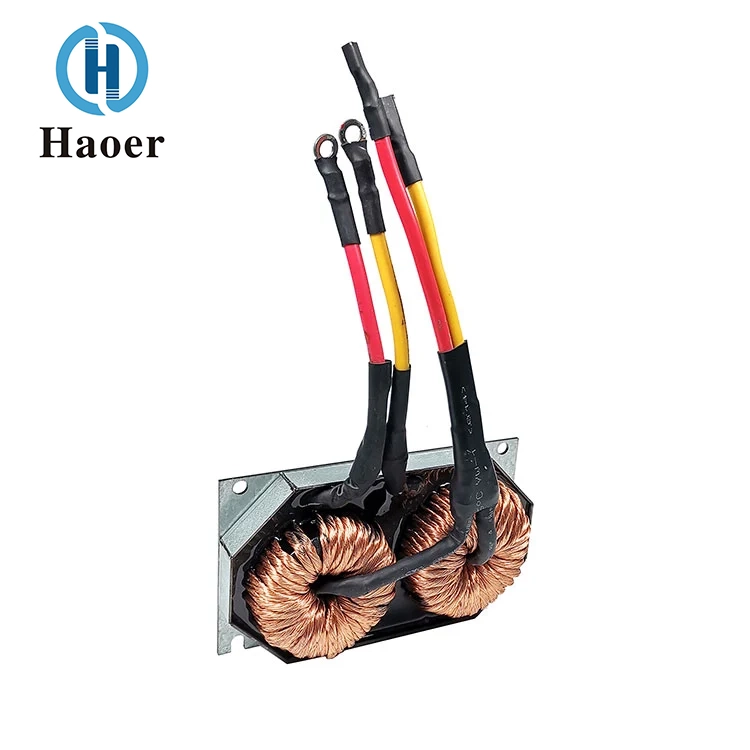

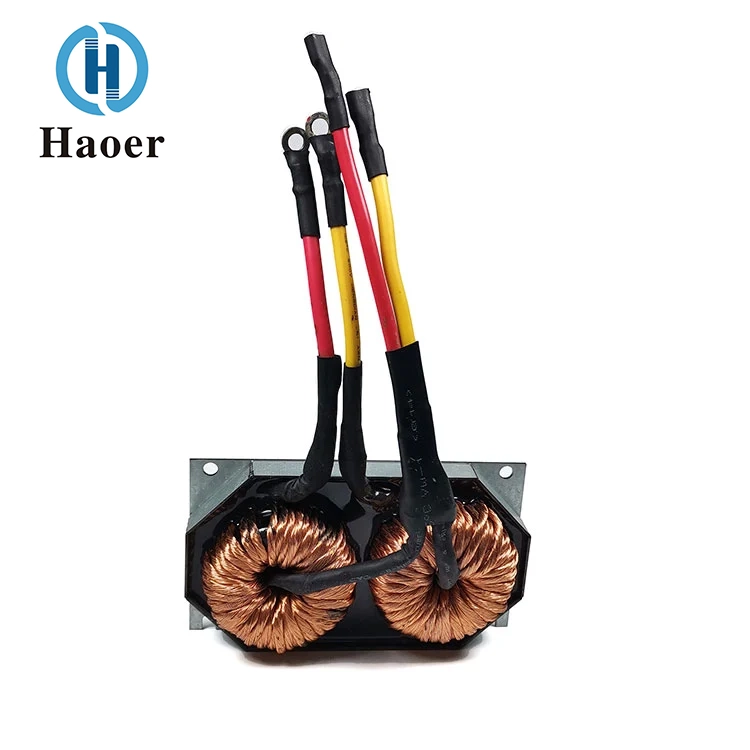

Induktor für Kfz-Ladestation

Kernarbeitsprinzip und Funktionen

Der Induktor der China Automobile-Ladestationsbaugruppe von Haoer spielt eine doppelte Kernrolle bei der Spannungserhöhung und Resonanzumwandlung im Kfz-Ladestationssystem und unterstützt die effiziente Umwandlung von Schnellladeleistung:

Die Boost-Induktivität BOOST ist in Reihe mit dem DC-DC-Boost-Schaltkreis der Ladestation geschaltet. Wenn die Schaltröhre leitet, speichert sie elektrische Energie; Wenn es ausgeschaltet ist, gibt es die Energie ab und wandelt den vom Netz gleichgerichteten Niederspannungs-Gleichstrom (z. B. 300 V DC) in Hochspannungs-Gleichstrom (z. B. 750 V-1000 V DC) um, der zum Laden von Elektrofahrzeugen geeignet ist und die Anforderungen an die Schnellladespannung erfüllt. Das Kerndesign mit hoher Sättigung kann den unmittelbaren großen Stromeinfluss während des Boost-Vorgangs bewältigen und vermeidet den Rückgang der Boost-Effizienz, der durch die Dämpfung des Induktorwerts verursacht wird.

Die Funktion der LLC-Resonanzinduktivität bildet zusammen mit dem Resonanzkondensator und dem Schalttransistor die LLC-Resonanzumwandlungsschaltung. Durch die präzise Anpassung der Resonanzfrequenz werden Nullspannungsschalten (ZVS) und Nullstromschalten (ZCS) erreicht, wodurch Schaltverluste deutlich reduziert und die Gesamtumwandlungseffizienz der Ladestation (≥96 %) verbessert werden. Gleichzeitig unterdrückt es hochfrequente harmonische Störungen während des Resonanzprozesses, sorgt so für die Stabilität des Ausgangsstroms und vermeidet Auswirkungen auf die Fahrzeugbatterie.

Die gerichtete Wärmeableitungsfunktion des Kühlers führt die Eisenverlustwärme des Kerns und die Kupferverlustwärme der Wicklungen schnell ab und löst so das Überhitzungsproblem von Komponenten unter Hochleistungs-Schnellladebedingungen. Dadurch wird sichergestellt, dass der Induktor in einem weiten Temperaturbereich von -40 °C bis +125 °C eine stabile Leistung beibehält und die Lebensdauer der Komponente verlängert wird.

Eigenschaften

Hohe Sättigungsstrombelastbarkeit

Die Sättigungsflussdichte des Magnetkerns aus amorpher Legierung übersteigt 1,5 T, ist in der Lage, dem Spitzenstrom beim Schnellladen (2-3-fache des Nennstroms) standzuhalten und weist eine Induktivitätswertdämpfung von ≤ 10 % auf. Es eignet sich für die Schnellladeanforderungen der dynamischen Spannungs- und Stromanpassung von Ladesäulen.

Hohe Frequenz mit geringem Verlust, wodurch die Schnellladeeffizienz verbessert wird

Die Arbeitsfrequenz reicht von 50 kHz bis 200 kHz (der gängige Resonanzfrequenzbereich für Schnellladeladegeräte), wobei der Gesamtverlust des Magnetkerns und der Wicklungsverlust ≤ 0,8 % beträgt. Dadurch wird der Energieverbrauch des Systems deutlich reduziert und die Wärmeentwicklung beim Betrieb des Schnellladegeräts minimiert.

Der Kühler leitet die Wärme effizient ab und gewährleistet so den kontinuierlichen Betrieb von Hochleistungsgeräten.

Das kombinierte Design aus Aluminiumkühler mit Lamellen und leitfähigem Silikongel erhöht die Wärmeableitungseffizienz um 60 % im Vergleich zur Lösung ohne Kühler. Dies ermöglicht es der Baugruppe, einen Temperaturanstieg von weniger als 35 °C unter einem 200-kW-Hochleistungs-Schnellladezustand aufrechtzuerhalten, wodurch verhindert wird, dass das Ladegerät aufgrund von Überhitzung die Leistung reduzieren muss.

Integrierte Integration, wodurch die Größe der Ladestation reduziert wird

Durch die Integration der Funktionen der BOOST- und LLC-Doppelinduktivitäten wird im Vergleich zur Lösung mit unabhängigen Komponenten der Installationsraum um 40 % reduziert, was dem Designtrend der Miniaturisierung und hohen Leistungsdichte von Ladestationen entspricht und gleichzeitig die interne Verkabelung vereinfacht und die Ausfallrate reduziert.

Zuverlässigkeit auf Fahrzeugniveau, geeignet für raue Umgebungen

Der Induktor der Kfz-Ladestationsbaugruppe erfüllt die AEC-Q200-Zertifizierung für Fahrzeugqualität mit einer Vibrationsfestigkeit von bis zu 10 G, einem Betriebstemperaturbereich von -40 °C bis +125 °C und hält extremen Bedingungen wie Hochtemperatureinwirkung, Kälte bei niedrigen Temperaturen und feuchtem Salznebel bei Installationen von Ladestationen im Freien stand.

Die mit einem Kühler ausgestattete BOOST+LLC-Kombinationskomponente mit ihren Kernvorteilen hoher Leistung, geringem Verlust und starker Wärmeableitung ist zu einer wichtigen magnetischen Komponente für den effizienten, stabilen und sicheren Betrieb von Kfz-Schnellladegeräten geworden. Es bietet grundlegende technische Unterstützung für die groß angelegte Anwendung der Ladeinfrastruktur für Fahrzeuge mit neuer Energie.

Unternehmensstärke

Guangdong Haier Electronics Co., Ltd. verfügt über mehrere Produktionsstandorte an Orten wie Foshan (Provinz Guangdong) und Tingxian (Provinz Guangxi). Die gesamte Fabrikfläche beträgt mehr als 10.000 Quadratmeter und die Zahl der Mitarbeiter liegt bei über 1.000. Das Unternehmen verfügt über eine starke Produktionskapazität von über 100 Millionen Transformatoren, Filtern und Induktoren pro Jahr. Das Unternehmen verfügt über erfahrene Mitarbeiter und ein professionelles und effizientes Managementteam, das sicherstellt, dass jede Verbindung von der Forschung und Entwicklung bis zur Produktion hohen Standards entspricht. Haier Electronics hält sich stets an die Grundsätze „technologische Innovation, Qualitätspriorität, Service an erster Stelle und Win-Win-Kooperation“ und vertieft seinen Fokus kontinuierlich auf den Bereich magnetischer Komponenten, um zu wachsen und ein Benchmark-Unternehmen in der Branche zu werden.

Die „Induktorspule“ wird in folgenden Branchen eingesetzt: neue Energie und Energiespeicherung, Automobilelektronik und Elektrifizierung, industrielle Automatisierung und Stromversorgung, Informations- und Kommunikationstechnologie, Unterhaltungselektronik und Haushaltsgeräte; Zu seinen Einsatzorten gehören: die Energiespeicher- und Ausgangsfilterungspositionen von DC-DC-Schaltungen, die Gleichtakt-/Differentialmodus-Drosselspulenpositionen am Leistungseingangsende, die Sende- und Empfangsspulen von drahtlosen Ladegeräten sowie das Anpassungsnetzwerk und die Vorspannungsschaltung von HF-Leistungsverstärkern; Seine Anwendung unter Arbeitsbedingungen umfasst: hoher Strom, starkes Magnetfeld und hohe Temperatur.
