Technische Eckpunkte von Folienkondensatoren in Industriewechselrichtern und Elektrofahrzeugen

Im Zwischenkreisbereich industrieller Wechselrichter werden Folienkondensatoren zur Spannungsglättung eingesetzt. Der niedrige äquivalente Serienwiderstand (ESR) von Folienkondensatoren (typischerweise im Bereich von 1 mΩ bis 5 mΩ) reduziert Erwärmungsprobleme, die durch hochfrequente Schaltwelligkeit verursacht werden. Die von Foshan Pin'er Electronics Co., Ltd. angebotene Folienkondensatorserie erreicht unter Volllastbedingungen des Wechselrichters einen Temperaturanstieg von innerhalb von 15 K.

In Antriebssystemen von Elektrofahrzeugen werden Folienkondensatoren zur Zwischenkreisunterstützung in Motorsteuerungen eingesetzt. Die niedrige äquivalente Serieninduktivität (ESL) von Folienkondensatoren trägt dazu bei, mit dem Hochfrequenzschalten von Leistungsbauelementen aus Siliziumkarbid (SiC) zusammenzuarbeiten. Unter Fahrzeugbeschleunigungsbedingungen müssen Folienkondensatoren großen Stromstößen standhalten. Für solche Szenarien sind leistungselektronische Folienkondensatoren mit beidseitig metallisierten Strukturen konzipiert.

In Inverter-Schweißgeräten werden Folienkondensatoren als Beschaltungs-/Schutzkondensatoren in Chopper-Schaltungen eingesetzt. Die Impulsstromfestigkeit von Folienkondensatoren unterdrückt Abschaltüberspannungen. Durch die geerdete Metallgehäusekonstruktion von Folienkondensatoren können die Auswirkungen elektromagnetischer Störungen auf andere Steuerkreise verringert werden.

Elektrische Schiffsantriebssysteme erfordern außerdem Folienkondensatoren zur Oberschwingungsfilterung. Folienkondensatoren mit feuchtigkeits- und korrosionsbeständiger Verpackung (z. B. Gehäuse mit Schutzart IP65) eignen sich für Umgebungen mit hohem Salznebel. Der Teilentladungsgrad von Folienkondensatoren wird auf unter 5 pC geregelt, was dazu beiträgt, die Lebensdauer der Geräte unter feuchten Bedingungen zu verlängern.

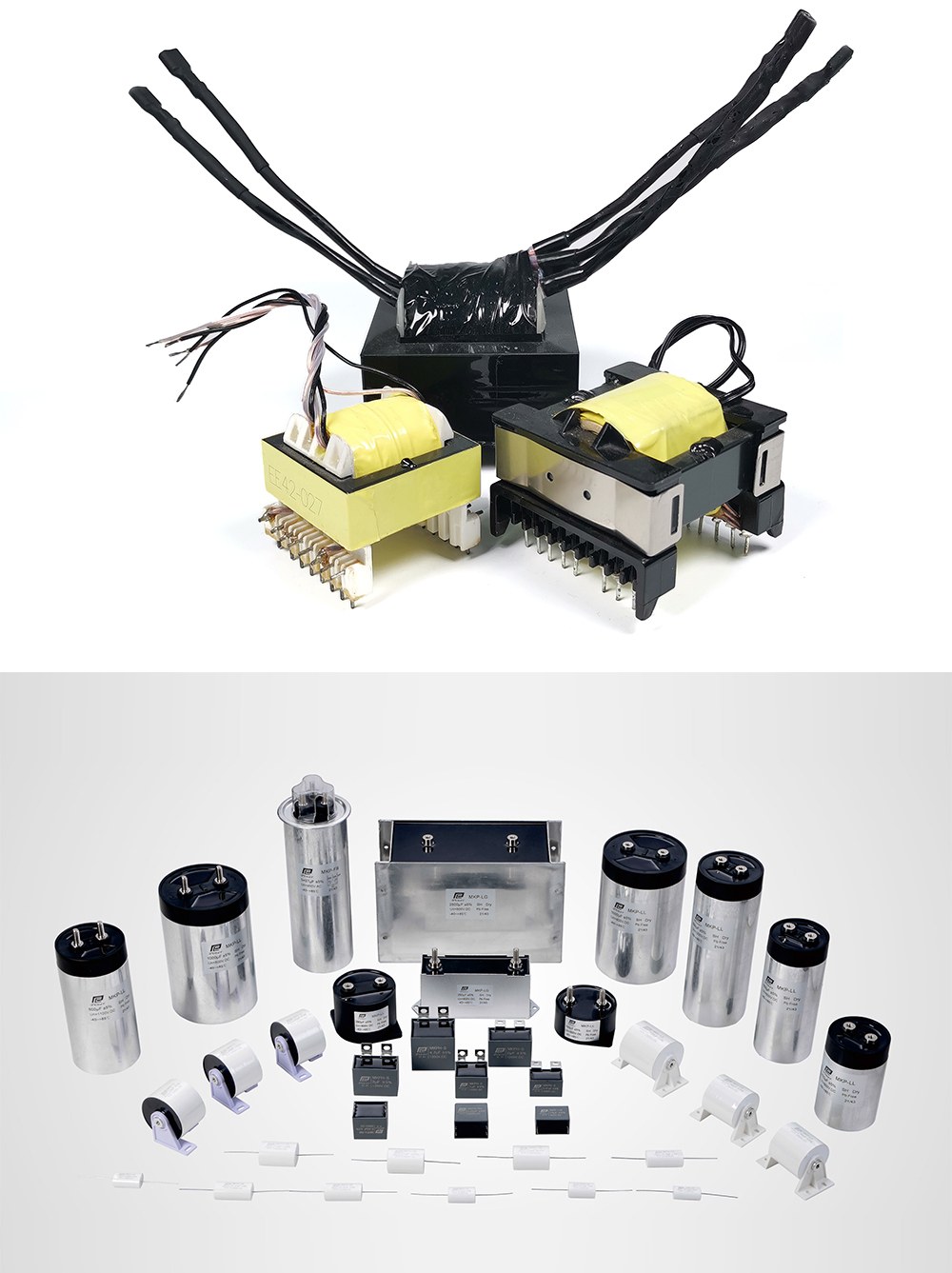

In den letzten Jahren,Foshan Pin'er Electronics Co., Ltd.hat seinen Wickelprozess verbessert und die Kapazitätstoleranz leistungselektronischer Folienkondensatoren auf ±3 % erhöht. Der Nennspannungs-Auswahlbereich für leistungselektronische Folienkondensatoren reicht von 600 V bis 3000 V DC und ermöglicht so passende Produkte für Wechselrichter unterschiedlicher Leistungsebene. Zu den Montageoptionen für leistungselektronische Folienkondensatoren gehören Bolzenbefestigung und Klemmbefestigung, was die Kompatibilität mit verschiedenen Schrankstrukturen erleichtert.
