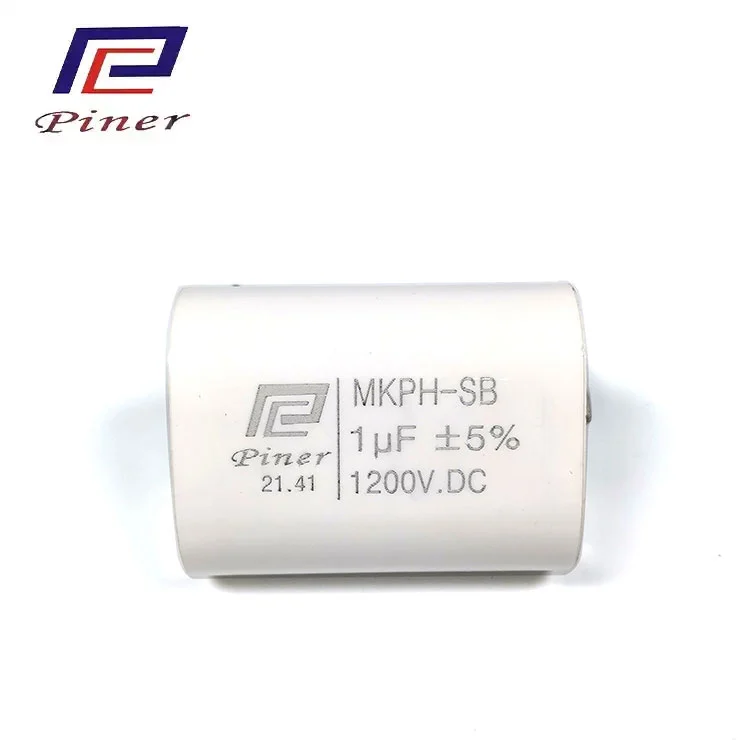

Es wurde speziell für hochintegrierte und modulare moderne leistungselektronische Systeme optimiert und verfügt über alle elektrischen Vorteile der axialen Kapselungsserie. Dabei wird mehr Wert auf Miniaturisierung, Flachheit und ein hochzuverlässiges Design der Struktur gelegt. Es kann nahe an IGBT-Modulen oder Leiterplatten installiert werden, wodurch die Ansaug- und Rückzugswege minimiert und parasitäre Parameter reduziert werden.
Das Kernstück ist das Design mit extrem niedriger äquivalenter Serieninduktivität (ESL), das perfekt zur ultrahohen Schaltgeschwindigkeit (hohe Frequenz, hohes dv/dt) der SiC- (Siliziumkarbid) und GaN- (Galliumnitrid) Leistungsgeräte der neuen Generation passt und einen präzisen und effektiven Sofortschutz bietet.
Durch die Verwendung hochstabiler Dünnschichtmaterialien und verstärkter Elektrodensysteme wird sichergestellt, dass der Kapazitätswert innerhalb des gesamten Betriebstemperaturbereichs (z. B. -40 °C bis +105 °C) nur minimale Schwankungen aufweist, und verfügt über eine hervorragende Haltbarkeit und lange Lebensdauer bei geringer Leistungsabfallrate, wodurch die Schutzanforderungen des gesamten Lebenszyklus von Leistungsmodulen erfüllt werden.
Strukturell ist es außerdem mit hochtemperaturbeständigem und flammhemmendem Epoxidharz verkapselt, das über eine hervorragende mechanische Festigkeit, seismische Beständigkeit und Feuchtigkeitsbeständigkeit verfügt und in modularen Systemen mechanischer Beanspruchung und rauer Umweltbelastung standhält.
Als interne eingebettete Schutzkomponente des Schaltmoduls zielt sein Design darauf ab, die Gesamtleistungsdichte, Zuverlässigkeit und Selbstschutzfähigkeit des Moduls zu verbessern.
| Referenz | GB/T17702, IEC61071 |
| Kapazität | 1 ~ 20 µF |
| Kapazität Tol. | ±5 % (J), ±10 % (K) |
| Stromspannung | 200 V AC ~ 1000 V AC |
| UT-T | 1,5 Un / 60 s |
| Überspannung | 1,1 Un (8 Std./24 Std.) 1,15 Un (30 Min./24 Std.) 1,2 Un (5 Min./24 Std.) 1,3 Un (1 Min./24 Std.) |
| tg δ | tg δ ≤ 0,0020 (100 Hz) |
| Ri × Cn | ≥ 30.000 s (25°C±5°C, 100V DC, 60s) |
| dv/dt | > 50 V/µs |
| Klimakategorie | 40/85/21 |
| Betriebstemp. | -40°C ~ +85°C (θ h.s ≤ 85°C) |
| Lead-Methoden | Einsatz, Kupfermutter, Kupferschraube |
| Max. Höhe | < 4000 m |
| Lebenserwartung | 30.000 h (θ h.s ≤ 70°C) |
| Verkapselung | Mylarband/Kunststoffhülle, Epoxidharzverkapselung |
Leistungsschutz integrierter Photovoltaik-Mikrowechselrichter und Energiespeicherkonverter (PCS)
Integriertes Leistungsmodul in High-End-Servoantrieben und Robotersteuerungen
Kompakte USV, Stromumwandlungseinheit für die Stromversorgung von Rechenzentren
Schutz der Antriebssteuerung in einem elektronischen Multi-in-One-Steuerungssystem für Elektrofahrzeuge
Integrierte Spitzenspannungsklemme und Energiepuffer in einem hochzuverlässigen Stromversorgungssystem

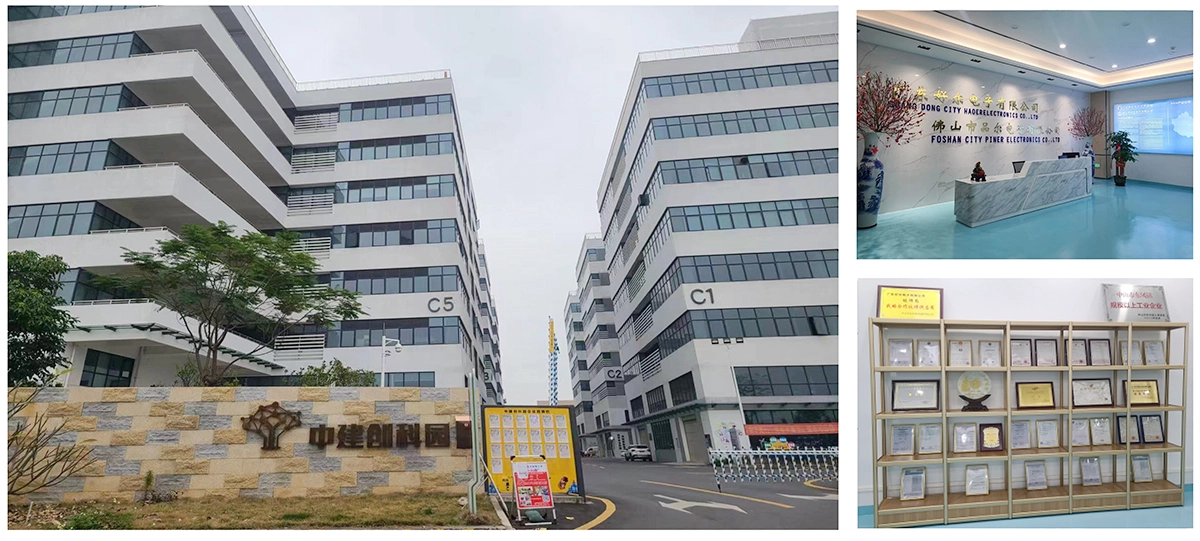

Foshan Piner Electronics Co., Ltd. ist ein High-Tech-Unternehmen, das sich auf Forschung und Entwicklung, Design, Produktion, Vertrieb und Kundendienst für neue Energiefolienkondensatoren spezialisiert hat. Zu den Kernprodukten des Unternehmens gehören DC-Link-Kondensatoren, IGBT-Absorptionsschutzkondensatoren, Hochspannungsresonanz- und Kopplungskondensatoren der MKPH-Serie sowie Eingangs-/Ausgangs-AC-Filterkondensatoren
Weit verbreitet in Induktionsheizgeräten, USVs, Hochfrequenz-Schaltnetzteilen, Schweißmaschinen-Netzteilen, Galvanik-Netzteilen, Photovoltaik-Wechselrichtern, Windenergiekonvertern, Hochleistungswechselrichtern, Elektrofahrzeugen und anderen Bereichen und haben einen wichtigen Anwendungswert in neuen Energiebranchen wie Windkraft- und Solarstromerzeugung, Konverter- und Frequenzumwandlungsgeräten.
Zu den Versandarten gehören DHL, UPS, TNT, FedEx und andere Kurierdienste, außerdem können Sie je nach Bedarf zwischen Luft- und Seefracht wählen
Xiaoxiong, Deerma, Meishile, Dongling Weili, Yasile, Lianrui, Jeweisi, Yingke, Yuelong, Tuohao
F: Sind Sie ein Hersteller oder ein Handelsunternehmen?
A: Wir sind ein professioneller Hersteller mit eigener Forschung und Entwicklung, Produktionslinien und Qualitätskontrollsystemen. OEM/ODM-Dienste sind verfügbar.
F: Welche Zahlungsbedingungen akzeptieren Sie?
A: Wir akzeptieren T/T, L/C und flexible Bedingungen auf der Grundlage gegenseitiger Vereinbarung.
F: Bieten Sie technischen Support und Anpassungen an?
A: Ja, wir bieten Kondensatorauswahl, Parameteranpassung und Anwendungsberatung basierend auf Ihren Schaltungsanforderungen.
F: Wie stellen Sie die Produktstabilität in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit sicher?
A: Wir verwenden metallisierte Polypropylenfolie, flammhemmenden Epoxidharzverguss und ein Aluminiumgehäuse, um einen stabilen Betrieb von -40 °C bis 105 °C zu gewährleisten.
F: Stellen Sie Muster zur Verfügung? Wie wird der Versand abgewickelt?
A: Für qualifizierte Kunden stehen kostenlose Muster zur Verfügung, wobei die Versandkosten vom Kunden zu tragen sind. Die Versandkosten für Muster können von zukünftigen Bestellungen abgezogen werden.
