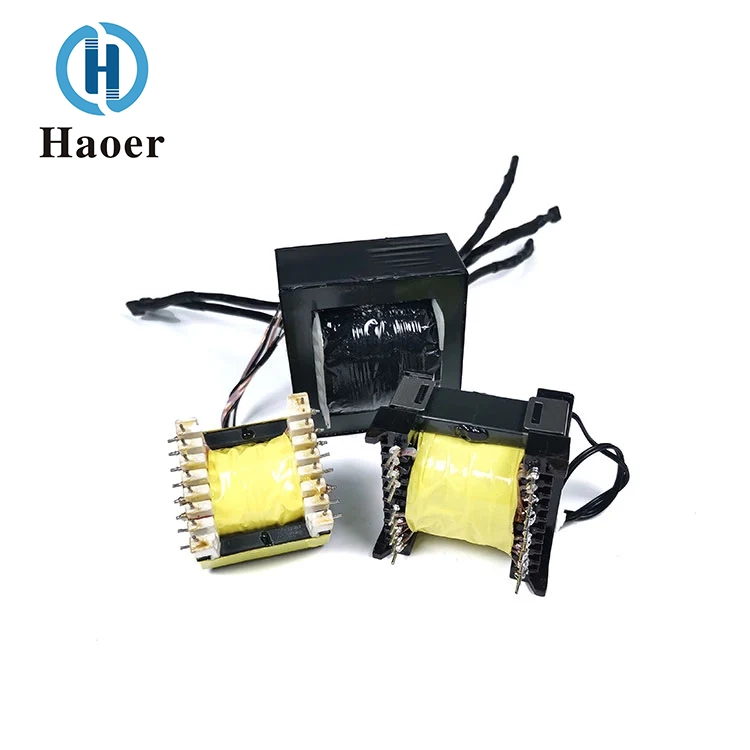

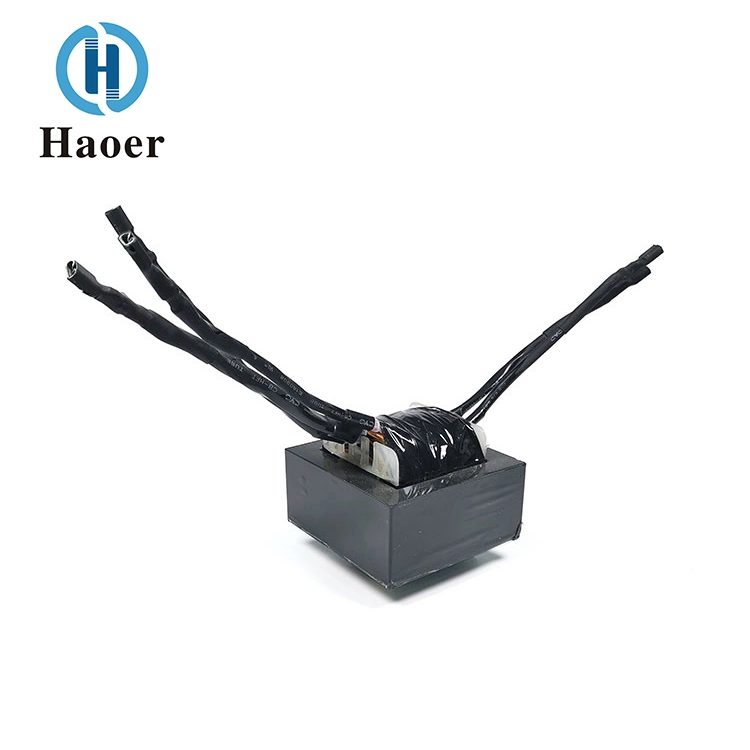

Der von Haoe hergestellte Flyline-Hochfrequenztransformator für die Stromversorgung von China-LED-Treibern ist ein Hochfrequenztransformator, der speziell für LED-Beleuchtungsantriebe entwickelt wurde. Sein Kernmerkmal liegt in der Verwendung eines speziellen „Flyline“-Verfahrens. Dabei handelt es sich bei „Flyline“ nicht um eine vorübergehende Modifikation, sondern um einen integralen Bestandteil des ursprünglichen Designs des Produkts. Es bezieht sich auf die Verwendung unabhängiger isolierter Drähte zum Löten und Verbinden bestimmter Stifte am Transformatorrahmen, um das komplexe Wicklungslayout zu vervollständigen.
Dieses Design zielt hauptsächlich darauf ab, eine flexible Realisierung mehrerer Ausgänge zu ermöglichen oder die Sicherheitsanforderungen der Hochspannungsisolierung im kompakten Raum des LED-Treibernetzteils zu erfüllen. Die Flyline löst effektiv das Problem des unzureichenden internen Wicklungsraums und stellt durch die Verwendung hochwertiger isolierter Drähte sicher, dass die Primär- und Sekundärkreise einer Sicherheitsisolationsspannung von bis zu mehreren tausend Volt standhalten und strenge Zertifizierungen wie UL und CE erfüllen.
Daher handelt es sich um eine zertifizierte Hochfrequenz-Kernkomponente, die durch den Einsatz von Überbrückungsdrähten als Schlüsselprozess Leistung, Sicherheit und Platzeffizienz gewährleistet.
Es verfügt über eine hohe Anfangs- und Sekundärdruckfestigkeit, eine starke Entstörungsfähigkeit und erfüllt die Anforderungen der Spezifikationszertifizierung, ist jedoch für den Produktionsbetrieb nicht geeignet.
Spezifikation: EE-Überbrückungskabel / EPC-Überbrückungskabel / EFD-Überbrückungskabel / EF-Überbrückungskabel / PQ-Überbrückungskabel usw.
Es wird häufig in Steuerplatinen für kleine Haushaltsgeräte, Schaltnetzteilen, DC-DC-Wandlern, LED-Antriebsnetzteilen, Netzwerkgeräten, Automobilelektronik, Netzteilen usw. verwendet.
| Betriebsfrequenz | 20 kHz - 500 kHz |
| Ausgangsleistung | 0,5 bis 500 Watt |
| Betriebstemperatur | -40°C bis +125°C |
| Lagertemperatur | -25°C bis +85°C |
| Lagerfeuchtigkeit | 30 % – 95 % |
Unser LED-Treiber-Netzteil-Flyline-Hochfrequenztransformator zeichnet sich durch eine hervorragende Anpassungsfähigkeit an die Umgebung aus und kann im rauen Arbeitstemperaturbereich von -40℃ bis +125℃ stabil arbeiten. Es eignet sich auch für Lagerumgebungen mit einer Luftfeuchtigkeit von -25℃ bis +85℃ und 30 % bis 95 %. Es kann mit verschiedenen komplexen Außen- und Innenbedingungen umgehen. Das Produkt entspricht strikt den Sicherheitsstandards. Die Flyline ist mit hochwertigen Isolierhülsen ausgestattet, um die Zuverlässigkeit der Isolierung zu gewährleisten, EMI-Störungen effektiv zu unterdrücken und die Sicherheit, Konformität und stabile Ausgabe der LED-Treiber-Stromversorgung zu gewährleisten. Dies stellt eine zentrale Garantie für den effizienten und langlebigen Betrieb von LED-Lampen dar.
| TEIL NR. | ANSCHLUSSPINS | Abmessungen in mm (Zoll) | TYP | |||||
| A | B | C±0,5 | D±0,5 | E±0,5 | F | |||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| AAL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| AAL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| AAL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |

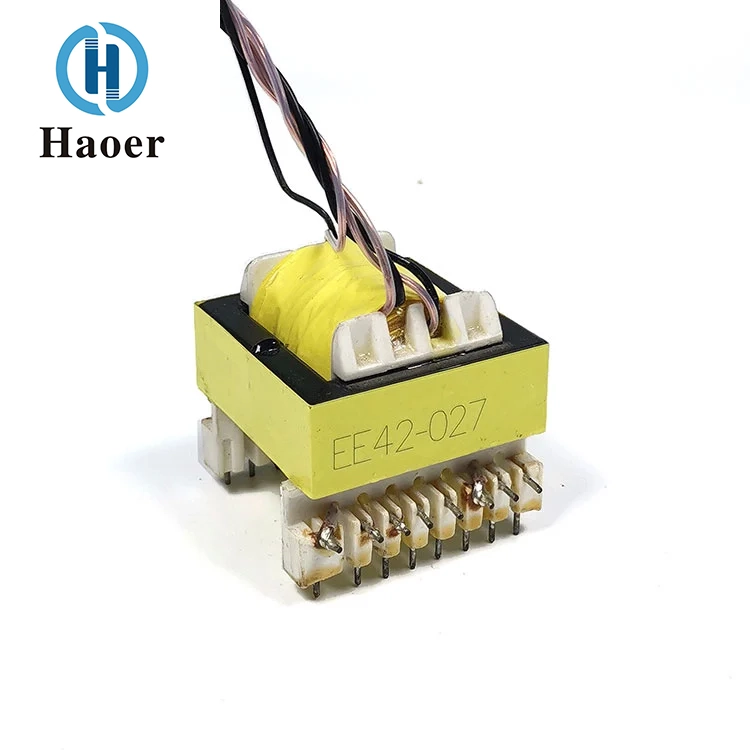

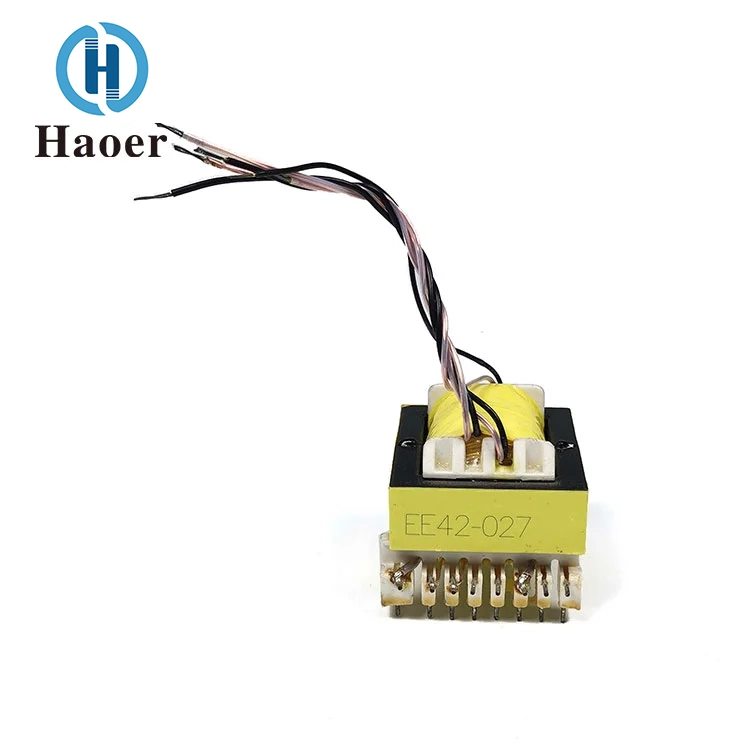

| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Hinweis: HORIZONTALER TYP „H“ (Schlafzimmertyp) VERTIKALER TYP „V“ (vertikaler Typ) |
||||||||
Mit einer starken industriellen Präsenz seit 2008 gilt Guangdong Haoer Electronics Co., Ltd. als spezialisierter Hersteller von magnetischen Präzisionskomponenten. Unsere Kernprodukte – Hochfrequenztransformatoren, Filter und Induktivitäten – sind integraler Bestandteil fortschrittlicher Anwendungen in den Bereichen Beleuchtung, Haushaltsgeräte, Photovoltaik, USV, Automobilsysteme und Netzwerkkommunikation.

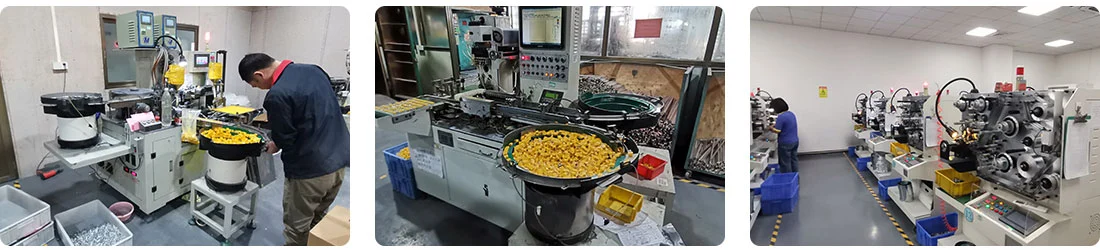

Das Wachstum des Unternehmens ist durch bedeutende Produktionskapazitäten gekennzeichnet: mehrere Produktionsstandorte in Foshan, eine Belegschaft von über 1.000 Mitarbeitern und ein jährliches Produktionsvolumen von über 100 Millionen Einheiten. Unsere Investition in Automatisierung und Präzisionsprüfungen, gepaart mit Zertifizierungen wie CQC, UL, ISO 9000 und TS 16949, spiegelt unser Engagement für Spitzenleistungen wider.
Geleitet von den Grundsätzen Innovation, Qualitätsführerschaft und gemeinschaftlichem Erfolg baut Haoer sein Fachwissen weiter aus und leistet einen Beitrag zu den sich wandelnden Anforderungen der globalen Elektronikindustrie.
Wir bieten umfassende professionelle Serviceunterstützung während des gesamten Prozesses. Für alle Produkte gilt eine Standardgarantiezeit. Bei nicht menschlichen Qualitätsproblemen innerhalb des Garantieumfangs stehen kostenlose Reparatur- oder Austauschdienste zur Verfügung. Ein professionelles technisches Team ist ausgestattet, um technische Beratungsdienste wie Installations- und Inbetriebnahmeanleitungen, Fehlerdiagnosen usw. bereitzustellen und schnell und effizient zu reagieren. Gleichzeitig wird eine vollständige After-Sales-Datei erstellt, um den Produktnutzungsstatus kontinuierlich zu überwachen. Für Großabnehmer können maßgeschneiderte After-Sales-Lösungen bereitgestellt werden, um einen umfassenden Schutz der Kundenrechte und einen stabilen Produktbetrieb zu gewährleisten!
Die kleinen Pakete werden per Kurierdienst wie DHL, UPS, TNT, FedEx usw. verschickt. Wir können auch den Luft- oder Seetransport entsprechend Ihren Anforderungen arrangieren.
Frage: Sind Sie ein Produktionsbetrieb oder ein Handelsunternehmen?
Antwort: Wir sind ein Hersteller mit eigener Fabrik und bieten auch Lieferkettendienstleistungen aus einer Hand.
Frage: Bieten Sie ODM- und OEM-Dienste an?
Antwort: Ja, sowohl ODM als auch OEM sind willkommen.
Frage: Was sind Ihre Hauptprodukte?
Antwort: Wir produzieren hauptsächlich Hochfrequenztransformatorserien, Induktorserien, elektronische Module und andere elektronische Komponenten.
Frage: Können Sie Muster zur Verfügung stellen?
Antwort: Ja, aber die Komplexität und Menge der Proben bestimmt, ob eine Gebühr erforderlich ist.
Frage: Wie lange dauert es, bis die Bestellung geliefert wird?
Antwort: Dies hängt von der Komplexität und Menge des Produkts ab. Normalerweise dauert es 2 bis 4 Wochen.
