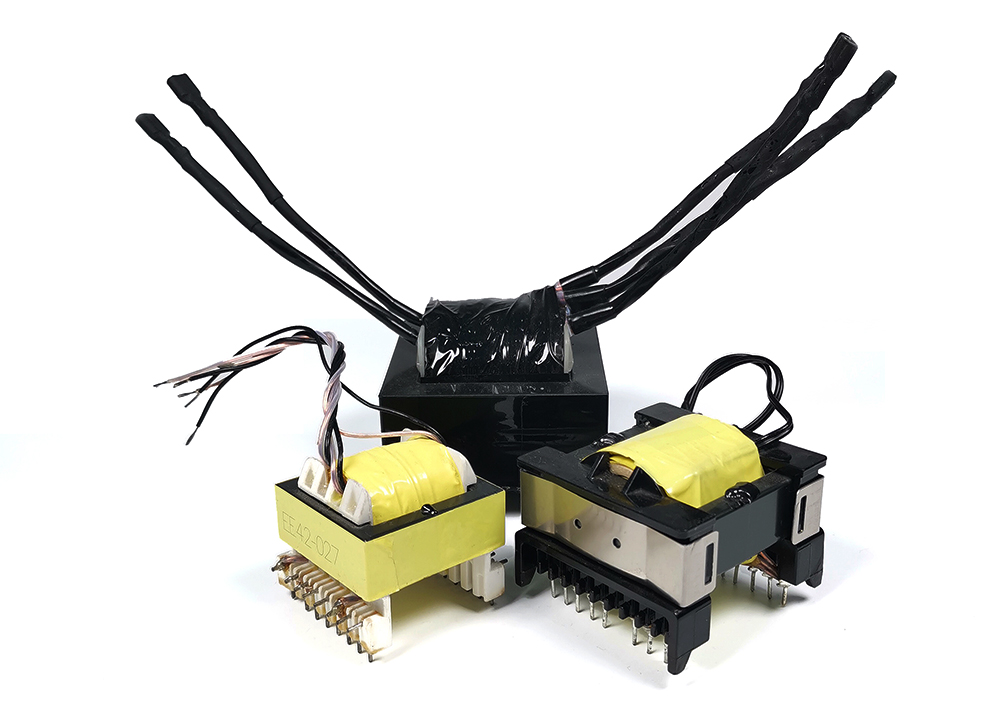

Hochfrequenztransformatorensind wesentliche elektromagnetische Komponenten in leistungselektronischen Systemen. Ihre Hauptfunktionen sind Spannungsumwandlung, elektrische Isolierung und Energieübertragung in Hochfrequenz-Schaltkreisen. Im Gegensatz zu herkömmlichen Netzfrequenztransformatoren arbeiten Hochfrequenztransformatoren typischerweise mit Frequenzen im Bereich von mehreren zehn Kilohertz (kHz) bis zu mehreren Megahertz (MHz). Dieser grundlegende Unterschied führt zu erheblichen Variationen bei Kernmaterialien, Wicklungsstrukturen und Designansätzen. Ein qualifizierter Zulieferer – einer mit eigenen Forschungs- und Entwicklungs-, Produktions- und Testkapazitäten – kann den gesamten Prozess von der Auswahl des Kernmaterials bis zum endgültigen Versand verwalten und wichtige magnetische Komponenten für nachgeschaltete Stromversorgungen, Kommunikationsgeräte und neue Energiesysteme bereitstellen.
1. Funktionsprinzipien und Materialauswahl

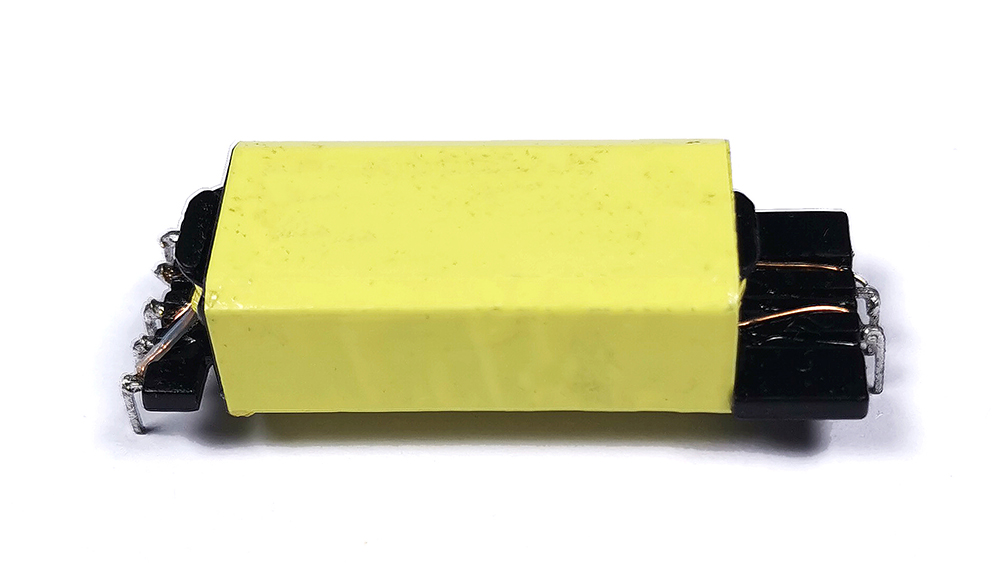

Hochfrequenztransformatoren arbeiten nach dem Faradayschen Gesetz der elektromagnetischen Induktion. Wenn ein hochfrequenter Wechselstrom durch die Primärwicklung fließt, erzeugt er im Kern einen magnetischen Wechselfluss, der in der Sekundärwicklung eine elektromotorische Kraft induziert. Aufgrund der hohen Frequenz nehmen die Wirbelstromverluste und Hystereseverluste im Kern deutlich zu. Daher muss das Kernmaterial einen hohen spezifischen elektrischen Widerstand, eine niedrige Koerzitivfeldstärke und eine moderate Sättigungsflussdichte bieten. Zu den gängigen Kernmaterialien gehören Ferrit, amorphe Legierungen, nanokristalline Legierungen und Pulverkerne. Die Auswahl hängt von der angestrebten Betriebsfrequenz und dem Leistungspegel ab: Leistungsferrit eignet sich für Dutzende bis Hunderte von kHz, während amorphe und nanokristalline Kerne besser für höhere Frequenzen oder Hochleistungsanwendungen geeignet sind.
2. Wichtige Designparameter
Beim Entwurf eines Hochfrequenztransformators sind mehrere kritische Parameter erforderlich: Windungsverhältnis, Induktivität, Streuinduktivität, verteilte Kapazität und Wärmeableitungsfähigkeit. Die Streuinduktivität wirkt sich direkt auf Spannungsspitzen an Schaltgeräten und auf die elektromagnetische Verträglichkeit (EMV) aus und muss daher durch Wicklungsanordnung, Kernluftspalte und Abschirmungsmaßnahmen kontrolliert werden. Die verteilte Kapazität beeinflusst die Eigenschaften von Hochfrequenz-Resonanzkreisen, insbesondere in Topologien wie LLC-Resonanzwandlern, bei denen eine präzise Steuerung unerlässlich ist. In der Massenproduktion setzen Hersteller zuverlässiger Quellen automatisierte Wickelgeräte, Vakuumimprägnierverfahren und strenge Alterungstests ein, um Konsistenz und Zuverlässigkeit sicherzustellen.
3. Anwendungsbereiche und Anpassungsanforderungen
Hochfrequenztransformatoren werden häufig in Schaltnetzteilen, Wechselrichterschweißgeräten, Photovoltaik-Wechselrichtern, Bordbatterieladegeräten, Stromversorgungen für Kommunikationsbasisstationen und Stromversorgungen für medizinische Geräte eingesetzt. Unterschiedliche Anwendungen stellen unterschiedliche Anforderungen an die elektrische Leistung, die Sicherheitsstandards und die Anpassungsfähigkeit an die Umgebung. Beispielsweise erfordern medizinische Geräte einen geringen Leckstrom und eine hohe Isolation, während Kfz-Stromversorgungen große Temperaturbereiche und Vibrationsfestigkeit erfordern. Ein kompetenter Hersteller kann den Kerntyp, die Anzahl der Windungen, die Qualität des Isoliermaterials und den Pin-Anschluss entsprechend den Spezifikationen des Kunden anpassen. Diese flexiblen Fertigungsmöglichkeiten sind ein wesentlicher Unterschied zu gewöhnlichen Handelsunternehmen.
4. Qualitätskontrolle und häufige Fehlermodi
Die Qualität eines Hochfrequenztransformators hat direkten Einfluss auf die Stabilität und Lebensdauer des gesamten Stromversorgungssystems. Zu den häufigsten Fehlerarten gehören eine Kernsättigung, die zum Durchgehen des Stroms führt, ein Isolationsdurchbruch, der zu Kurzschlüssen führt, und ein übermäßiger Temperaturanstieg aufgrund des hohen Wärmewiderstands. Vor dem Versand müssen Transformatoren einem Hipot-Test (Durchschlagsfestigkeit), einer Induktivitätsmessung, einer Überprüfung des Windungsverhältnisses und einem Temperaturanstiegstest unterzogen werden. Fortgeschrittene Hersteller setzen auch Teilentladungserkennung und zerstörungsfreie Röntgenprüfung ein, um interne Prozessfehler aufzudecken. Ein umfassendes Qualitätssystem ist die Grundlage für einen langfristig zuverlässigen Betrieb.
5. Auswahlpunkte und technischer Support
Bei der Auswahl eines Transformators besteht der erste Schritt darin, die grundlegenden Parameter zu definieren: Betriebsfrequenz (die das Kernmaterial und die Verlustberechnung bestimmt), Leistungskapazität (abhängig von der Kernquerschnittsfläche und der Fensterfläche) und Isolationsspannungsfestigkeit (durch Sicherheitsvorschriften vorgegeben). Darüber hinaus erfordert der Kompromiss zwischen Streuinduktivität und verteilter Kapazität häufig eine iterative Optimierung. Ein technisches Team eines renommierten Herstellers kann simulationsbasierte Designunterstützung bieten und Kunden dabei helfen, die Machbarkeit während der Prototyping-Phase schnell zu überprüfen und Entwicklungszyklen zu verkürzen.
6. Branchenbarrieren und Vorteile von Industrieclustern
Die Hochfrequenztransformatorindustrie weist erhebliche technische Hindernisse auf. Die Verarbeitung des Kernmaterials, die Präzision der Wickelmaschine, die Epoxidharzformulierung und die Aushärtungsprofile wirken sich alle auf die Endqualität aus. Ein qualifizierter Hersteller benötigt in der Regel jahrelange Prozessdaten, um hohe Ausbeuteraten zu erzielen. In Regionen mit einer ausgereiften Industriebasis und gut entwickelten Lieferketten haben sich Cluster für die Herstellung von Transformatoren gebildet, die den technischen Austausch, die Rohstoffbeschaffung und die Effizienz der Logistik erleichtern und nachgelagerten Kunden mehr Auswahlmöglichkeiten bieten.
7. Bewertung der Testkapazitäten und Beschaffungsberatung
Über den Preis und die Lieferzeit hinaus sollten Käufer die Testmöglichkeiten eines Herstellers beurteilen. Zu den wichtigsten Geräten gehören Hochfrequenz-LCR-Messgeräte, Impedanzanalysatoren, Leistungstestplattformen und Wärmebildkameras. Diese Tools helfen dabei, potenzielle Probleme während der Forschung und Entwicklung zu erkennen und Qualitätsschwankungen in der Massenproduktion zu verhindern. Seriöse Quellenhersteller veröffentlichen ihre Teststandards häufig in offiziellen Dokumenten als Referenz für Kunden. Letztendlich sollte die endgültige Auswahl auf der Grundlage der spezifischen Schaltungstopologie und der gesamten Systemanforderungen getroffen werden.
8. Technologietrends
Derzeit geht der Trend bei Hochfrequenztransformatoren in Richtung Miniaturisierung, höhere Betriebsfrequenzen und stärkere Integration. Planartransformatoren, in Leiterplatten eingebettete Wicklungen und magnetische Integrationstechnologien werden zu Forschungsschwerpunkten. Diese neuen Technologien erfordern eine präzisere Fertigung und treiben auch Innovationen bei Kern- und Isoliermaterialien voran. Bei der Einführung solch neuartiger Produkte müssen Quellenhersteller eng mit vorgelagerten Materiallieferanten und nachgelagerten Energietechnikern zusammenarbeiten und die Designs wiederholt iterieren, um den immer strengeren Marktanforderungen gerecht zu werden.
Als kritische Komponente in der Leistungselektronik sind die technischen Parameter und Herstellungsprozesse von entscheidendHochfrequenztransformatorenwirken sich direkt auf die Gesamtsystemleistung aus. Ein solides Verständnis ihrer Funktionsprinzipien, Eigenschaften und Auswahlkriterien hilft Ingenieuren, fundierte Entscheidungen zu treffen. Quellhersteller mit Full-Chain-Fähigkeiten, gestützt auf jahrelange Erfahrung und eine umfassende unterstützende Infrastruktur können stabile und zuverlässige Produkte für ein breites Spektrum von Energieanwendungen liefern. Da sich die Technologie ständig weiterentwickelt, bleibt die Kenntnis der Fortschritte bei magnetischen Materialien und Prozessinnovationen die Grundlage für den langfristigen Erfolg in diesem Bereich.
