Im Schaltungsdesign sind Induktivitäten und Transformatoren hochgradig anpassbare magnetische Komponenten. Im Gegensatz zu handelsüblichen Standardteilen müssen bei ihrer Konstruktion mehrere Parameter – Induktivität, Betriebsfrequenz, Nennleistung, Wärmeableitung, Platzbeschränkungen und elektromagnetische Verträglichkeit – sowie die Machbarkeit der Herstellung berücksichtigt werden, um spezifische Kundenanforderungen zu erfüllen.

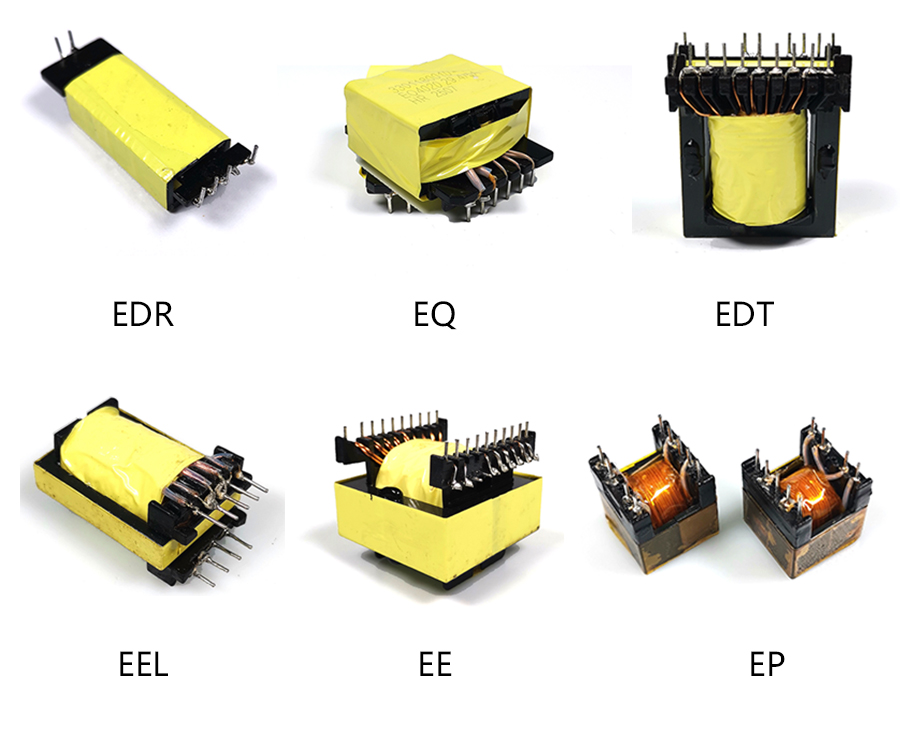

Der Magnetkern ist das Herzstück jedes Induktors oder Transformators. Sein Material und seine Geometrie bestimmen direkt die Leistung des Bauteils. Nachfolgend stellen wir die wichtigsten Merkmale und typischen Anwendungen der gängigsten Kernformen vor, basierend auf unseren Erfahrungen beiGuangdong Haoer Electronics Co., Ltd.und Foshan Pin'er Electronics Co., Ltd.
1. E-Kern
Merkmale: Viel Platz für das Kabel, einfaches Aufziehen und Anschließen; großer Frequenz- und Spannungsbereich, hohe Ausgangsleistung, gute thermische Stabilität.
Anwendungen: Programmgesteuerte Schaltnetzteile, LCD-Display-Netzteile, Hochleistungs-USV-Wechselrichter, Computer-Netzteile, Energiesparlampen.
2. Planarer E-Kern
Merkmale: Kompakte Größe, geeignet für hohe Frequenzen; Luftspalt an der Oberseite der Spule für enge Kopplung und geringe Verluste. Der Verlust verringert sich mit steigender Temperatur und trägt so dazu bei, eine Überhitzung zu verhindern.
Anwendungen: Leistungsumwandlungstransformatoren und Drosseln, DVD-Netzteile, Kamerablitze, Kommunikationsgeräte und andere kleine elektronische Geräte.
3. EC-Kern
Eigenschaften: Gute magnetische Abschirmung, geringe verteilte Kapazität, geringer Übertragungsverlust, hohe Induktivität, geringe Streuinduktivität, gleichmäßiges Magnetfeld. Der Spulenkörper verfügt über mehrere Stifte für ein einfaches Transformatordesign mit mehreren Ausgängen.
Anwendungen: Breitbandtransformatoren, Induktivitäten, Trenntransformatoren, Anpassungstransformatoren – weit verbreitet in programmgesteuerten Schalterterminals und elektronischen Präzisionsgeräten.
4. EQ-Kern
Merkmale: Bietet außerdem eine hervorragende Abschirmung, eine geringe verteilte Kapazität, eine hohe Induktivität und ein gleichmäßiges Feld, geeignet für Designs mit mehreren Ausgängen.
Anwendungen: Breitbandtransformatoren, Induktivitäten, Trenntransformatoren, Schaltnetzteiltransformatoren, elektronische Vorschaltgeräte.
5. ER-Kern
Merkmale: Optimierte Kupplungsposition; Das runde Mittelbein erleichtert das Wickeln und bietet mehr Wickelfläche, was den Einsatz von Hochleistungstransformatoren mit geringem Leckstrom ermöglicht.
Anwendungen: Schaltnetzteiltransformatoren, Impulstransformatoren, elektronische Vorschaltgeräte.
6. ETD-Kern
Merkmale: Runder Mittelfuß für einfaches Aufziehen und große Fensterfläche; Gutes Gleichgewicht zwischen hoher Leistung und geringer Leckage. Bietet auch gute Ergebnisse bei Montagekosten, Sicherheitskonformität, EMI-Abschirmung und Standardisierung.
Anwendungen: Schaltnetzteile, Übertragungstransformatoren, elektronische Vorschaltgeräte – verwendet in Haushaltsgeräten, Telekommunikation, Beleuchtung, Büroautomation, Militär, OA-Ausrüstung, elektronischen Instrumenten und Luft- und Raumfahrt.
7. EP-Kern
Merkmale: Hervorragende magnetische Abschirmung, geringe verteilte Kapazität, geringer Verlust, hohe Induktivität, geringe Leckage, gleichmäßiges Feld; Die Spule mit mehreren Stiften unterstützt Designs mit mehreren Ausgängen.
Anwendungen: Breitbandtransformatoren, Induktivitäten, Trenntransformatoren, Anpassungstransformatoren – häufig in programmgesteuerten Schaltern und Präzisionselektronik.
8. EFD-Kern
Merkmale: Geringer thermischer Widerstand, geringer Verlust, hohe Leistungsdichte, großer Frequenzbereich; leichte, rationelle Struktur, geeignet für die Oberflächenmontage.
Anwendungen: Transformatoren mit geringer Größe, aber hohem Leistungsbedarf – z. B. Präzisionsinstrumente, Modulnetzteile, Ausgänge von Computerterminals.
9. U-Kern
Merkmale: Geringe Impedanzabweichung, hoher Ausgangsstrom, hohe Induktivität, wirksame Unterdrückung von Oberwellen.
Anwendungen: Gleichtaktfiltertransformatoren – weit verbreitet in Farbfernsehern, Computern, Monitoren und anderen elektronischen Geräten.
10. P (Topf) Kern
Eigenschaften: Geringe Größe, hohe Impedanz, einfaches Aufwickeln, gute Balance zwischen Abschirmung und Wärmeableitung.
Anwendungen: Trägerfilter, hochempfindliche Sensoren, hocheffiziente Sensoren, Leistungsumwandlungstransformatoren.
11. PQ-Kern
Merkmale: Geringer Verlust, geringer Temperaturanstieg, gute Störfestigkeit; Angemessene Form, deckt einen großen Leistungsbereich ab (50 W–1000 W), spart Montageraum. Mehrere Stifte für einfaches Aufwickeln, niedrige Montagekosten, einfache Erfüllung von Sicherheitsanforderungen, aber schwieriger zu standardisieren.
Anwendungen: Hauptleistungstransformatoren, Antriebstransformatoren, Glättungsdrosseln, Hilfsleistungstransformatoren – hauptsächlich verwendet in Netzwerken, Telekommunikation, Stromversorgung und Elektrogeräten.
12. PM-Kern
Merkmale: Geringer Streufluss, geringer Verlust, hohe Leistung, geringe verteilte Kapazität.
Anwendungen: Haupttransformatoren, Treibertransformatoren – werden häufig in der Ultraschallreinigung, bei Lasergeräten und anderen Hochleistungsanwendungen verwendet.
13. RM-Kern
Merkmale: Hervorragende Abschirmung, starke Entstörung, geringe Leckage, geringe verteilte Kapazität; Der Spulenkörper mit mehreren Stiften ermöglicht Designs mit mehreren Ausgängen und eine Montage mit hoher Dichte. Allerdings ist die Wärmeableitung relativ schlecht und die Kosten für die Einhaltung der Sicherheitsvorschriften sind höher.
Anwendungen: Hilfsleistungstransformatoren, Antriebstransformatoren, Breitbandtransformatoren, Trägerfilter, hochstabile Filter – weit verbreitet in der Trägerkommunikation, Netzwerken, digitalen Schaltkreisen, TV und elektronischen Instrumenten.
Schlussbemerkung
Das Obige behandelt die grundlegenden Merkmale und typischen Verwendungszwecke jeder Kernform. In der Praxis sollten bei der endgültigen Auswahl auch die Betriebsfrequenz, die Leistungsstufe, die Kühlbedingungen und das Budget berücksichtigt werden. Unser Team bei Guangdong Haoer Electronics Co., Ltd. und Foshan Pin'er Electronics Co., Ltd. kann maßgeschneiderte Kern- und Magnetkomponentenlösungen basierend auf Ihrer spezifischen Anwendung anbieten.
