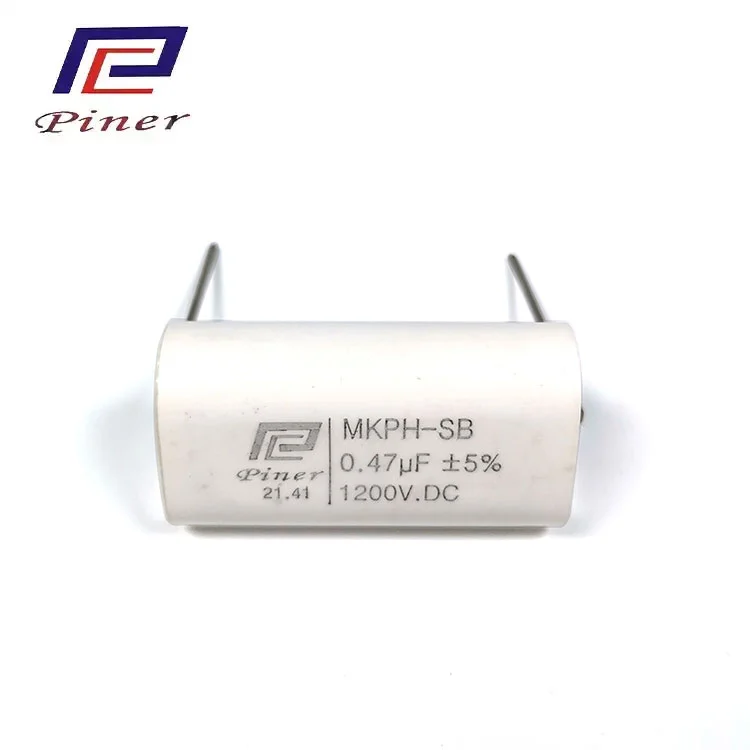

A Kondensator des Systemschaltmodulsspielt eine wichtige Rolle bei der Energieumwandlung, indem es elektrische Energie in Schaltkreisen verwaltet, Spannungsschwankungen reduziert und einen stabilen Betrieb bei wechselnden Lasten unterstützt. Da Schaltnetzteile in Photovoltaik-Wechselrichtern, Energiespeichersystemen, Ladegeräten für Elektrofahrzeuge und industriellen Steuerungssystemen immer wichtiger werden, ist die Auswahl von Kondensatoren zu einem wichtigen Aspekt bei der Energieeffizienz und dem Schaltungsdesign geworden.
Schaltnetzteile regeln die elektrische Leistung durch schnelles Ein- und Ausschalten von Halbleiterbauelementen. Dieser Prozess ermöglicht eine effiziente Energieumwandlung, erzeugt aber auch Spannungs- und Stromschwankungen, die vom umgebenden Stromkreis bewältigt werden müssen.
Kondensatoren speichern und geben während Schaltzyklen elektrische Energie ab und helfen so, die Gleichspannung zu stabilisieren, unerwünschte elektrische Komponenten zu filtern und Schwankungen in der Leistungsstufe zu reduzieren. Ihre Leistung beeinflusst die Spannungswelligkeit, das Einschwingverhalten, elektromagnetische Störungen und die Betriebsbedingungen anderer elektronischer Komponenten.
Der Beitrag eines Kondensators hängt von seiner Position innerhalb der Schaltung ab. Eingangskondensatoren helfen bei der Bewältigung von Spannungsschwankungen in der Leistungsstufe, während Ausgangskondensatoren die umgewandelte, an die Last gelieferte Spannung glätten. Kondensatoren, die in Resonanz- oder Snubber-Schaltkreisen verwendet werden, erfüllen unterschiedliche Funktionen, einschließlich der Unterstützung von Schaltübergängen und der Steuerung des Schaltkreisverhaltens.
Bei der Auswahl eines Kondensators geht es um mehr als nur Nennkapazität und Nennspannung. Äquivalenter Serienwiderstand (ESR), äquivalente Serieninduktivität (ESL), dielektrischer Verlust, Wechselstromkapazität und Betriebstemperatur können alle die Leistung beeinflussen.
ESR trägt zu Widerstandsverlusten bei, wenn Welligkeitsstrom durch einen Kondensator fließt. Für ein vereinfachtes Widerstandsmodell kann der damit verbundene Leistungsverlust als P = I² × ESR ausgedrückt werden, wobei I den effektiven Welligkeitsstrom darstellt. Ein geringerer ESR kann diese Verlustkomponente reduzieren, obwohl die tatsächliche Leistung auch von Frequenz, Temperatur, Konstruktion und Schaltungsbedingungen abhängt.
ESL beeinflusst die Hochfrequenzimpedanz und das Übergangsverhalten, während dielektrische Eigenschaften die Energiedissipation bei wiederholten Lade- und Entladezyklen beeinflussen. Auch Temperatur und elektrische Belastung wirken sich auf die Lebensdauer aus. Die Auswahl geeigneter Eigenschaften für die Betriebsfrequenz und das Stromprofil kann daher dazu beitragen, Umwandlungseffizienz, thermische Leistung und Langzeitstabilität in Einklang zu bringen.
A Kondensator des Systemschaltmodulskönnen je nach Stromtopologie und Schaltkreisposition unterschiedliche Funktionen erfüllen. Bei LLC-Resonanzwandlern bilden Kondensatoren neben induktiven Elementen einen Teil des Resonanznetzwerks. Ihre elektrischen Eigenschaften beeinflussen die Resonanzfrequenz und die Bedingungen, unter denen Energie durch den Wandler übertragen wird.
In phasenverschobenen Vollbrückenwandlern (PSFB) können Kondensatoren Eingangsfilterung, Ausgangsglättung oder andere Schaltungsfunktionen unterstützen. Die erforderliche Kapazität, Nennspannung, Welligkeitsstromfähigkeit und dielektrische Eigenschaften variieren je nach vorgesehener Rolle.
Bei Photovoltaik- und Energiespeicher-Wechselrichtern tragen DC-Link-Kondensatoren zur Stabilisierung des Zwischen-DC-Busses zwischen den Umwandlungsstufen bei. In Ladegeräten für Elektrofahrzeuge und Stromversorgungen für Kommunikationsbasisstationen unterstützen Kondensatoren die Filterung und das Transientenmanagement bei unterschiedlichen Betriebslasten. Auch industrielle Steuerungssysteme nutzen Kondensatoren, um geeignete elektrische Bedingungen in Stromumwandlungs- und Steuerkreisen aufrechtzuerhalten.
Die elektrische Leistung hängt von Materialeigenschaften, Komponentenkonstruktion, Fertigungskonsistenz und Prüfprozessen ab. Die Produktion von Folienkondensatoren kann das Wickeln der Folie, die Metallisierung der Endoberfläche, die Einkapselung, die Markierung und die elektrische Prüfung umfassen. Jede Stufe trägt zu den physikalischen und elektrischen Eigenschaften der fertigen Komponente bei.
Guangdong Haoer Electronics Co., Ltd. und sein Schwesterunternehmen Foshan Pin'er Electronics Co., Ltd. sind in verwandten Bereichen elektronischer Komponenten tätig. Haoer konzentriert sich auf Hochfrequenztransformatoren, Filter und Induktivitäten, während Pin'er auf Folienkondensatoren und Industriekondensatoren spezialisiert ist. Zu ihrer dokumentierten Fertigungsausrüstung gehören Metallisierungsmaschinen, Ausrüstung zum Mischen und Vergießen von Epoxidharz, Lasermarkierungssysteme und Kondensatortester.
Bei der elektrischen Prüfung können Kapazität, Spannungsfestigkeit, Isolierung und Verlusteigenschaften beurteilt werden. Auch die Materialeingangsprüfung und die Produktausgangsprüfung sind Bestandteil der dokumentierten Qualitätskontrolle. Diese Maßnahmen sind für die Aufrechterhaltung der Fertigungskonsistenz relevant, insbesondere für Komponenten, die in anspruchsvollen Energieumwandlungsanwendungen verwendet werden.
Die Verbesserung der Energieeffizienz erfordert ein koordiniertes Design im gesamten Umwandlungskreis. Ingenieure bewerten typischerweise Schaltfrequenz, Lastprofil, Welligkeitsstrom, thermische Bedingungen, Komponentenplatzierung und die elektrischen Eigenschaften miteinander verbundener Komponenten. Eine Erhöhung der Kapazität allein führt nicht zwangsläufig zu einer Verbesserung der Effizienz, da Größe, Verluste, Einschwingverhalten und Schaltungsstabilität gemeinsam berücksichtigt werden müssen.
Ein Systemschaltmodulkondensator sollte daher anhand seiner spezifischen elektrischen Funktion und nicht als isolierte Komponente bewertet werden. In Systemen mit LLC- oder PSFB-Topologien können die Kondensatorauswahl und die Schaltungssimulation dabei helfen, das Resonanzverhalten, die elektrische Belastung und die erwarteten Betriebsbedingungen vor der Prototypenvalidierung zu bewerten.
Da die Leistungselektronik weiterhin erneuerbare Energien, Transportwesen, Telekommunikation und Industrieautomation bedient, bleibt das Kondensatordesign eng mit der Leistung der Energieumwandlung verbunden. Das Verständnis der Wechselwirkung zwischen dielektrischen Materialien, elektrischen Parametern, Schaltkreistopologie und Betriebsbedingungen bietet eine praktische Grundlage für die Bewertung, wie aKondensator des Systemschaltmodulsträgt zur Energieeffizienz bei.
